XRGI
- GUIDE D'INSTALLATION
®
5.1.3 INSTALLATION DU DISTRIBUTEUR DE CHALEUR Q – BALLON DE STOCKAGE/RÉSEAU DES CONSOMMATEURS
Raccordement hydraulique sur le distributeur de chaleur Q
XRGI
6/9
®
XRGI
15/20
®
Respectez les normes et règlementations pertinentes en matière de chauffage lors de l'installation du côté secondaire du distributeur de chaleur
Q (distribution de chaleur/installation domestique). Une vanne de sécurité et un vase d'expansion sont requis conformément à DIN EN 12828
pour le chauffage direct, tR ≤ 105 °C, selon les conditions locales. Ils peuvent également être raccordés directement à un raccordement de
retour inutilisé sur le distributeur de chaleur Q. Le côté secondaire du distributeur de chaleur Q peut être pressurisé jusqu'à un étage de pression
PN 6 (veillez à ne pas confondre avec le côté moteur du distributeur de chaleur Q où la pression de service, protégée en usine, est de 1,5 bar !).
Les vannes d'isolement sur le côté secondaire sont essentielles pour évider de vidanger des sections importantes du réseau secondaire lors de
l'entretien et la maintenance du distributeur de chaleur Q. S'il est impossible d'empêcher la pénétration de saleté dans le côté secondaire, il est
essentiel de monter une crépine amont dans le tuyau retour des systèmes XRGI® pour protéger le distributeur de chaleur Q et l'échangeur de
chaleur à plaques.
Des particules de saleté dans l'eau de chauffage peuvent obturer l'échangeur de chaleur à plaques et l'endommager.
Installez une crépine dans la conduite de retour du chauffage.
Si nécessaire, vous pouvez monter un compteur de chaleur pour le système XRGI®.
Flow Master 50
Flow Master 150
Flow Master 250
Flow Master 350
5.1.3.1 CIRCUIT SECONDAIRE – RACCORDEMENT DÉPART ET RETOUR
■

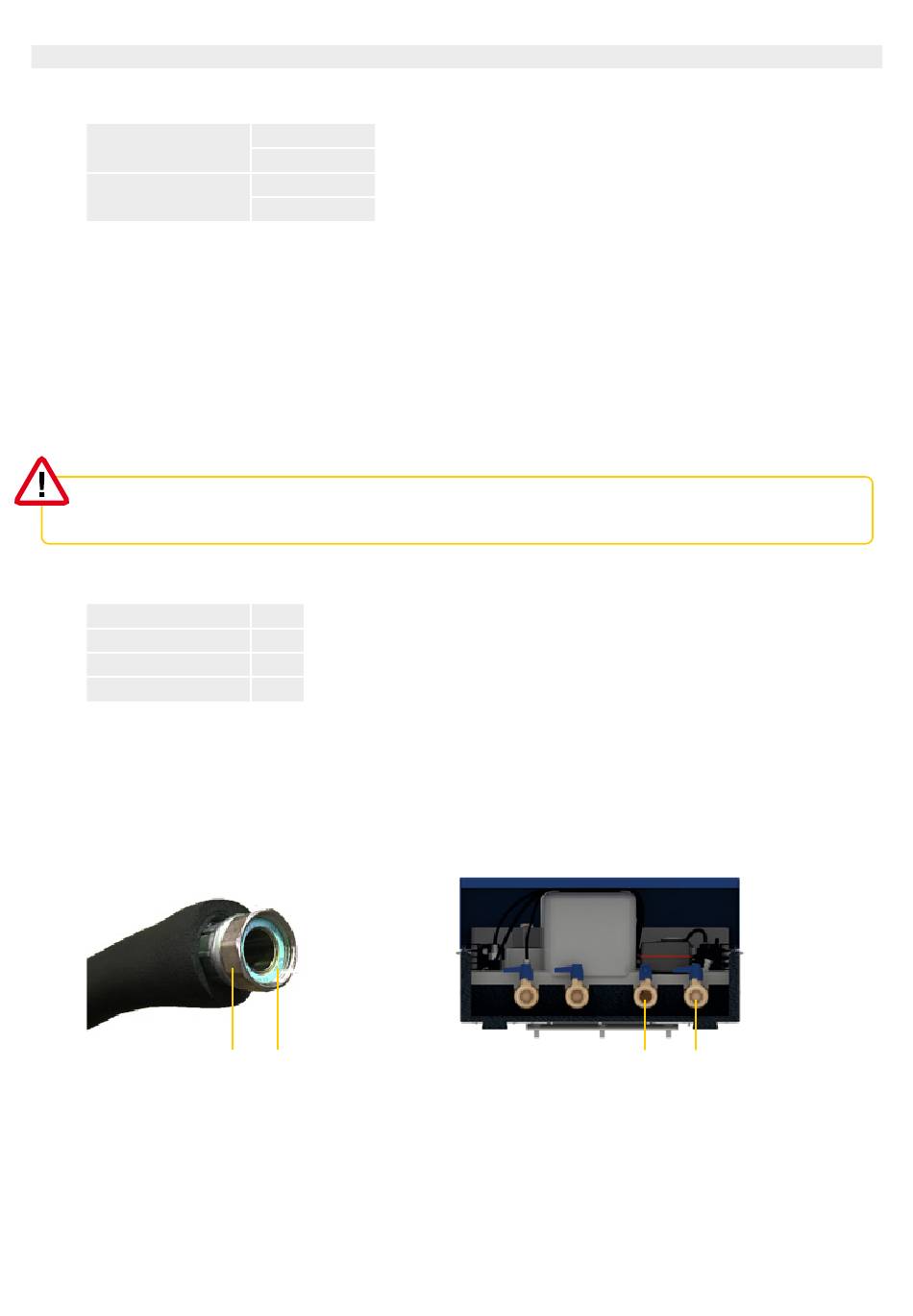

Placez un joint d'étanchéité (1) sur chaque écrou-union (2) des tuyaux flexibles.
Vissez les tuyaux flexibles sur le départ et le retour (3, 4) du distributeur de chaleur Q.
■
Fig. 5.11
1" G (départ)
1" G (retour)
1¼" G (départ)
1¼" G (retour)
DN25
DN32
DN40
DN50
2
1
Fig. 5.12 – Q20/Q80
VERSION 1.0 2020
3
4
51
