XRGI
- GUIDE D'INSTALLATION
®
4.7
INSONORISATION
La Power Unit est équipé d'une insonorisation de haute qualité efficace contre les bruits aériens et solidiens. Néanmoins, tenez compte des
zones sensibles au bruit lorsque vous choisissez le lieu d'installation. Utilisez des raccordements flexibles (tuyaux flexibles) ou des dispositifs de
réduction du bruit pour tous les raccordement allant du système XRGI® aux services intérieurs du bâtiment pour prévenir les effets des bruits
solidiens sur la structure du bâtiment.
Utilisez seulement des colliers dotés de revêtements phonoisolants (classe T160) pour l'installation du tuyau des gaz d'échappement. Évitez
le contact direct entre le tuyau des gaz d'échappement et la structure du bâtiment. Les gaz d'échappement en provenance des moteurs à
combustion pulsent au rythme des cycles de combustion du moteur et influent sur la conduite des gaz d'échappement en conséquence. Le
flux qui les traverse n'a rien à voir avec à celui des gaz d'échappement des chaudières.
Des mesures additionnelles peuvent être requises dans les zones sensibles au bruit à proximité de
la Power Unit malgré l'insonorisation de haute qualité contre les bruits aériens et solidiens intégrée
à la Power Unit. Une solution éprouvée et testée pour l'insonorisation contre les bruits solidiens
consiste à positionner la Power Unit sur une dalle en ciment renforcé (dimensions lo × la × h =
1 400 × 800 × 200 mm, poids env. 500 kg), elle-même posée sur une isolation Sylomer.

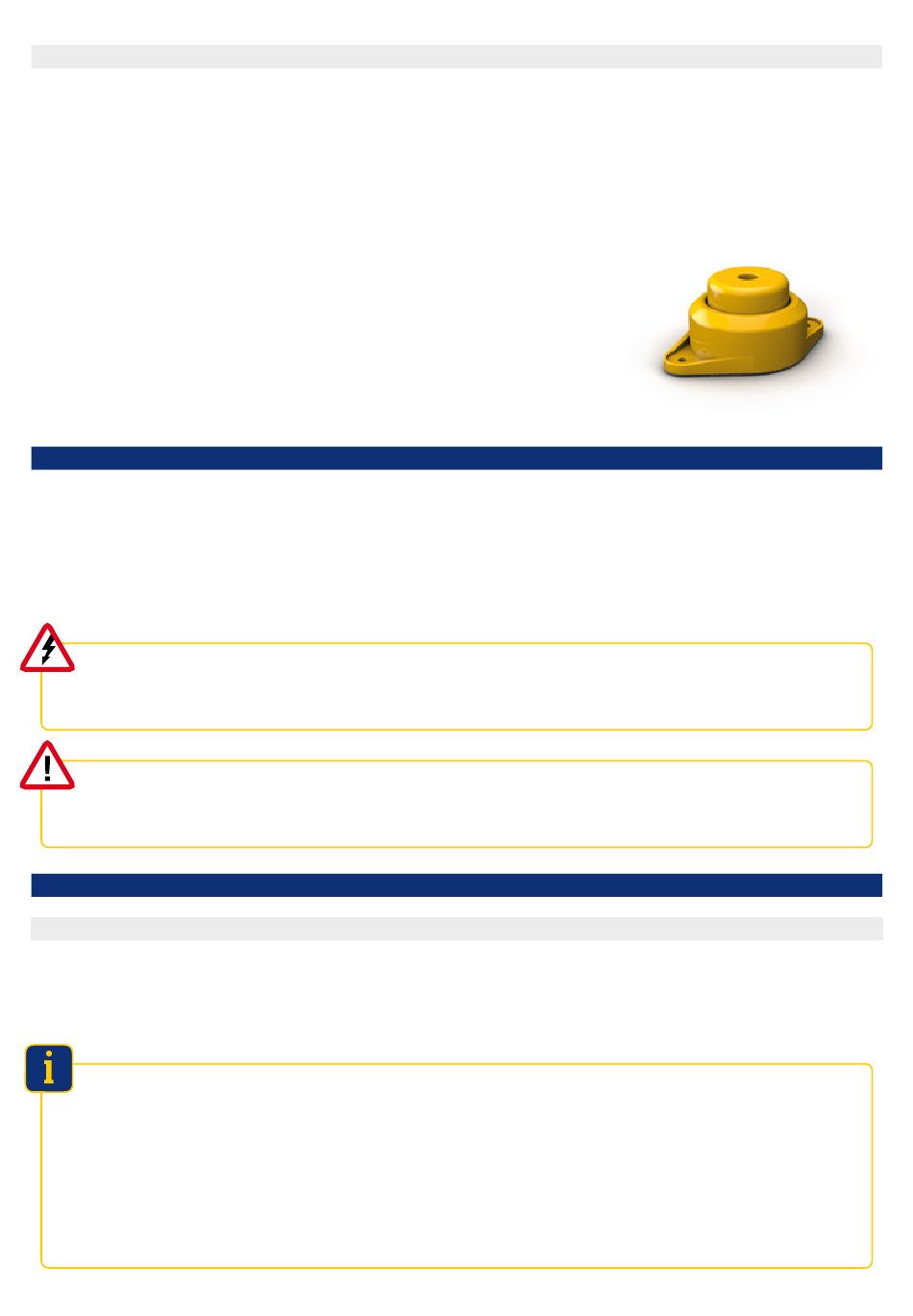

Sinon, il est possible d'installer des pieds phonoisolants pour réduire la transmission de bruits
solidiens à la structure du bâtiment.
5.
INSTALLATION
Essentiellement, l'installation des systèmes XRGI® inclut les points suivants :
■
Hydraulique
■
Gaz d'échappement
■
Gaz
■
Électricité
■
Réseau
Une installation incorrecte peut affecter la sécurité opérationnelle du système XRGI® et provoquer des blessures
corporelles et/ou endommager des biens matériels. Seul un installateur qualifié et certifié EC POWER peut installer
le système XRGI®.
Des résidus - p.ex. cordons de soudure, tartre, chanvre, mastic, rouille, saleté, etc. - dans les tuyauteries peuvent se
déposer dans le système XRGI® et provoquer des défauts et des dommages du système de chauffage. Avant le
raccordement, rincez soigneusement le système de chauffage pour éliminer les résidus éventuels.
5.1
INSTALLATION HYDRAULIQUE
5.1.1 SYSTÈME HYDRAULIQUE STANDARD EC POWER
Les objectifs du système hydraulique EC POWER standard sont les suivants :
■
Fonctionnement et interaction optimaux du système XRGI® et du système chaudière
■
Intégration rentable du système XRGI® aux systèmes de chauffage central existants ou neufs
■
Utilisation des régulateurs standards du fabricant (aucun régulateur haut-niveau)
Les diagrammes du circuit hydraulique sont des schémas de principe. Planifiez et installez les raccordements
hydrauliques, de sécurité et régulation requis conformément aux dispositions des normes DIN et EN.
Utilisez seulement deux raccords pour le raccordement hydraulique du ballon de stockage (l'utilisation d'un nombre
supérieur de raccords entraîne non seulement des frais supplémentaires, mais aussi le mélange de l'eau d'alimen-
tation et de retour dans le ballon de stockage et, par conséquent, des dysfonctionnements et une réduction de
l'efficacité).
Des températures de retour élevées peuvent entraîner des dysfonctionnements. Évitez des débits excessifs dans
le système de chauffage. Faites fonctionner le système de chauffage avec des températures de retour aussi basses
que possible.
46
VERSION 1.0 2020
Fig. 4.36
