XRGI
- GUIDE D'INSTALLATION
®
4.4

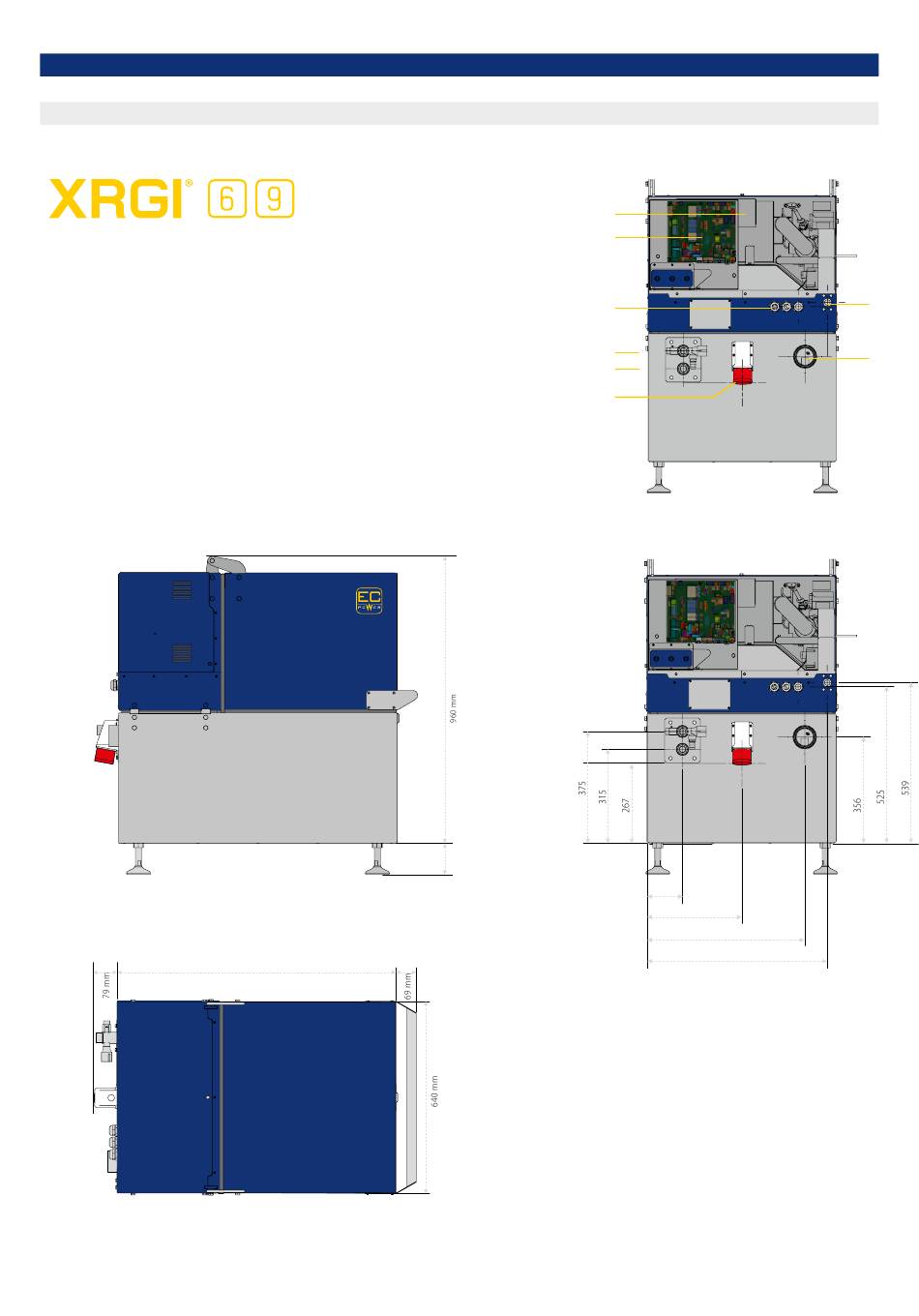

DIMENSIONS ET RACCORDEMENTS
4.4.1 SYSTÈME XRGI® 6/9
POWER UNIT
RACCORDEMENTS
1
Fiche 32A CCE pour le câble du générateur 4 × 6 mm
2
Raccordement des gaz d'échappement DN 60
3
Départ 1" G allant au distributeur de chaleur Q
4
Retour 1" G allant au distributeur de chaleur Q
5
Raccordement du gaz ½" G
6
Câble de commande allant à l'unité de commande iQ (1 × 2 × 0.75 mm
câble de réseau (1 × SFTP CAT6 RJ45)
7
Compartiment pour filtre à air, régulateur de la pression du gaz, moteur pas-à-pas et
régulateur du mélange gazeux
8
Compartiment pour unité de commande iQ, circuit de sécurité et système d'allumage
DIMENSIONS
Fig. 4.03 - XRGI® 6/9 Vue de côté
Fig. 4.05 - XRGI® 6/9 Vue de dessus
36
allant à l'unité de commande iQ
2
Max 110 mm
Min 60 mm
930 mm
7
8
6
3
4
2
blindé + terre) et
1
FIG. 4.02 - XRGI® 6/9
119
Fig. 4.04 - XRGI® 6/9 Vue arrière
VERSION 1.0 2020
320
531
606
5
2
