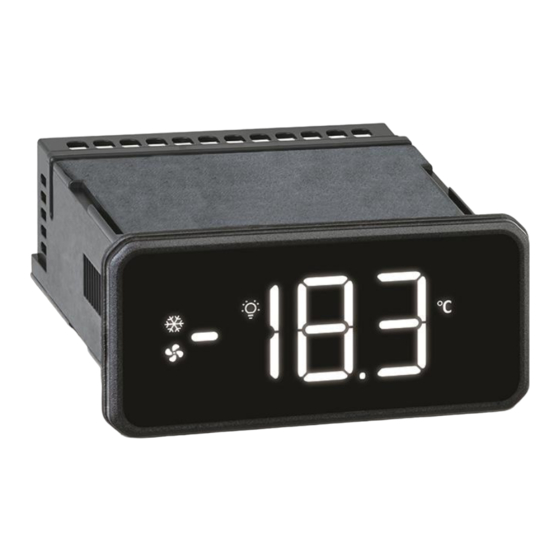

Emerson Dixell XR30T Guide De Référence Rapide

FULL TOUCH – XR30-60-70T
XR60T
XR30T
INFORMATIONS DE SÉCURITÉ
•
Ce manuel, qui est une partie intégrante du produit, doit être conservé avec l'appareil pour une consultation rapide et facile.
• L'instrument ne doit pas être utilisé avec des fonctions autres que celles décrites ci-après, en particulier il ne peut pas être utilisé comme un dispositif de sécurité.
• La société Dixell S.r.l. se réserve le droit de modifier la composition de ses produits sans informer au préalable le client, en garantissant toutefois une fonctionnalité
identique et inchangée.
• En cas de dysfonctionnement ou de panne, contacter le revendeur ou « Dixell s.r.l. » en fournissant une description détaillée du problème.
•
L'instrument ne doit jamais être ouvert.
• Avant de procéder vérifier les limites d'application et la bonne tension d'alimentation.
•
Ne pas exposer l'unité à l'eau ou à l'humidité : n'utiliser le contrôleur que dans les limites de fonctionnement prévues, en évitant tout changement soudain de
température en conditions d'humidité atmosphérique élevée, pour éviter la formation de condensation.
•
Attention : avant de commencer toute maintenance, débrancher l'appareil du réseau électrique.
• Faire attention au courant maximum applicable à chaque sortie relais (voir les Données Techniques).
•
Faire en sorte que les câbles des sondes, des charges et de l'alimentation soient séparés et suffisamment éloignés les uns des autres, sans se croiser ou s'emmêler.
INTERFACE UTILISATEUR
PAGE-ÉCRAN ÉCRAN
Accueil
Clavier Virtuel
Menu
paramètres
1569005013 XR30-60-70T QRG FR r1.2 2021.05.10
Appliquer l'étiquette près du contrôleur, afin d'avoir toutes
les informations nécessaires toujours à portée de main.
XR70T
PAGE-ÉCRAN ÉCRAN
Info View
Modalités de
programmation
Menu Point de
consigne
X9
NOM PAGE-ÉCRAN
Cette page-écran indique la valeur de température, l'unité de mesure et les alarmes activées. C'est la première page-
Accueil
écran qui s'affiche après l'allumage ou dès qu'on quitte un autre mode de fonctionnement.
Clavier virtuel Cette page-écran indique les fonctions disponibles. Lorsque cette page-écran s'affiche, la fonction activée clignote.
Cette page-écran indique les fonctions activées et les sorties de réglage (compresseurs, ventilateurs) avec la valeur
Info View
de la température.
Menu Programmation Cette page-écran permet de modifier le Point de consigne ou les paramètres.
Menu paramètres Ces pages-écrans permettent de modifier les valeurs des paramètres.
Menu Point de
Cette page-écran permet de modifier la valeur du Point de consigne.
consigne
Cette page-écran permet de créer l'étiquette du paramètre en faisant swipe-vertical sur chaque partie de l'étiquette
X9
(premier, deuxième, troisième caractère).
INTERACTION UTILISATEUR
NAVIGATION À PARTIR DE LA TEMPÉRATURE POINT DE
PAGE-ÉCRAN D'ACCUEIL
SWIPE-
HORIZONTAL
SÉLECTIONNER
SWIPE- ET
HORIZONTAL TENIR APPUYÉ
SET
SWIPE-
HORIZONTAL
GESTUELLE COMMENT FAIRE
Tenir appuyée une zone
TOUCHER SIMPLE spécifique de l'écran pendant 1
seconde
TOUCHER Tenir appuyée une zone de
PROLONGÉ l'écran pendant 3 secondes
XR30-60-70T
DESCRIPTION
MENU PROG
CONSIGNE
SÉLECTIONNER SÉLECTIONNER
ET ET
TENIR APPUYÉ TENIR APPUYÉ
SÉLECTIONNER
ET
TENIR APPUYÉ
PRG
SWIPE- SWIPE-
VERTICAL HORIZONTAL
DESCRIPTION
Activer/Désactiver : en présence d'un Clavier Virtuel, utiliser cette commande
pour activer/désactiver une fonction spécifique. En Programmation, utiliser
cette commande pour sélectionner un paramètre ou la valeur d'un paramètre.
Entrer/Sauvegarder : utiliser cette commande pour entrer dans la
programmation ou dans le menu paramètres et pour sauvegarder les
modifications. En présence d'un Clavier Virtuel, utiliser cette commande sur
« ONOFF » pour allumer/éteindre le dispositif.
NAVIGATION MENU
PARAMÈTRES
SÉLECTIONNER
ET
TENIR APPUYÉ
PRG
SWIPE-
HORIZONTAL
SÉLECTIONNER
ET
TENIR APPUYÉ
PRG
1/2
