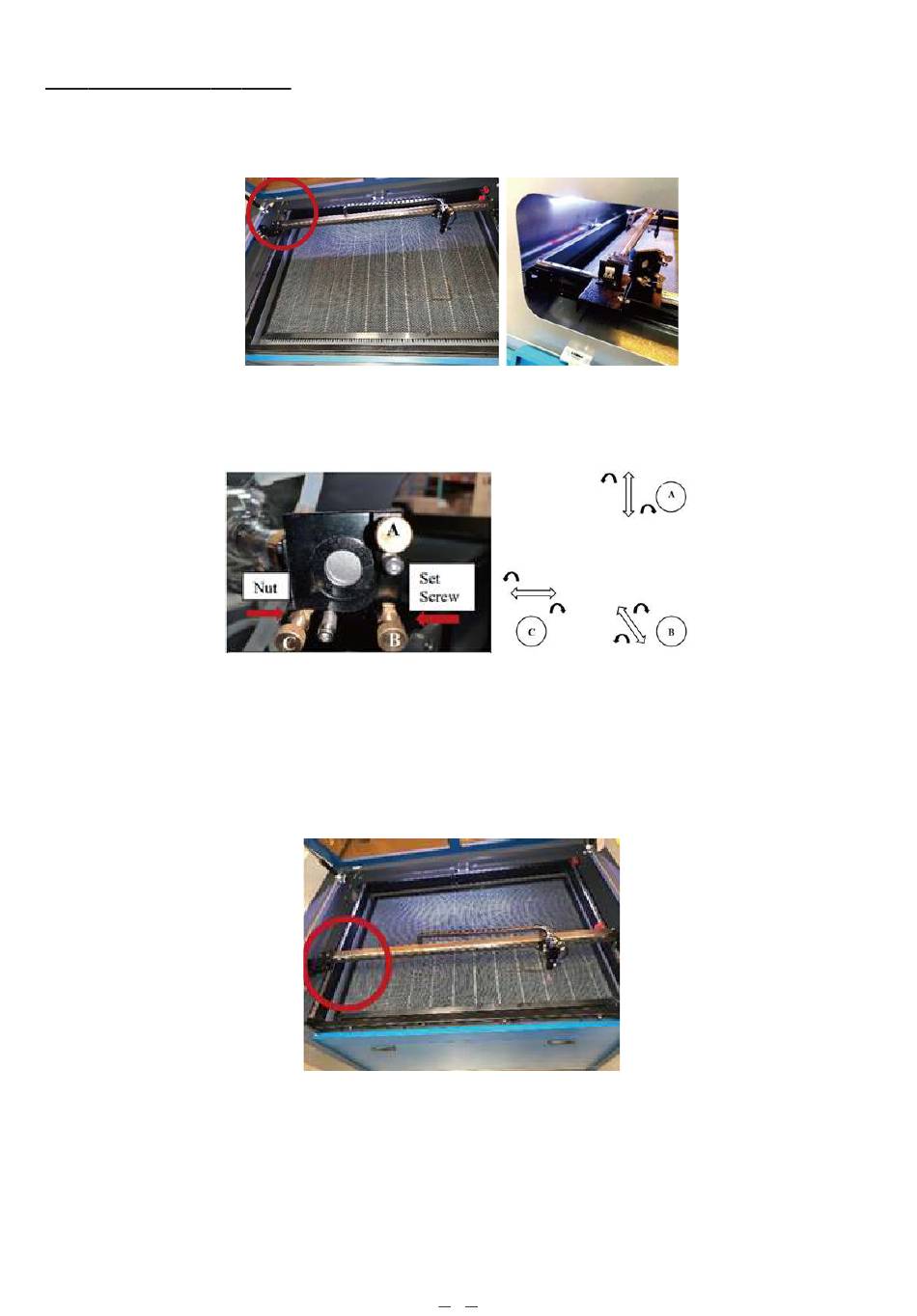

5.4.2 Alignement du 1er miroir
Après vous être assuré que le laser est bien aligné entre le tube laser et le 1er miroir, vérifiez l'alignement entre le 1er et le 2e miroirs. Tout
d'abord, utilisez les flèches de direction sur le panneau de commande pour envoyer le 2ème miroir à l'arrière du lit le long de l'axe Y.
Une fois réglé, placez un morceau de ruban adhésif sur le cadre du 2ème miroir.NE PASplacez la bande directement sur le miroir. Répétez les
étapes du §5.4.1. Si le laser n'est pas centré sur le 2ème miroir, vous devrez ajuster les vis de réglage du 1er miroir en conséquence.
Pour régler le miroir, desserrez l'écrou sur la vis, puis tournez légèrement la vis dans le sens des aiguilles d'une montre ou dans le sens
inverse des aiguilles d'une montre. Chaque vis ajuste une position ou un angle différent. Gardez une trace de la vis que vous réglez et du sens
de réglage. Ne tournez pas la vis de plus d'un quart de tour à la fois et, surtout au début, testez la position du laser après chaque réglage afin
de connaître l'effet de chaque changement. Testez jusqu'à ce que le faisceau soit bien aligné, puis resserrez les écrous sur les vis une fois tous
les réglages terminés.
Ensuite, utilisez les flèches de direction sur le panneau de commande pour envoyer le 2e miroir à l'avant du lit le long de l'axe Y.
Une fois réglé, placez un autre morceau de ruban adhésif sur le cadre du 2e miroir.NE PASplacez la bande directement sur le miroir. Répétez
les étapes du §5.4.1 et, si nécessaire, réglez les vis de réglage sur le 1er miroir. Testez à nouveau jusqu'à ce que le faisceau soit bien aligné et
resserrez les écrous sur les vis de réglage.
