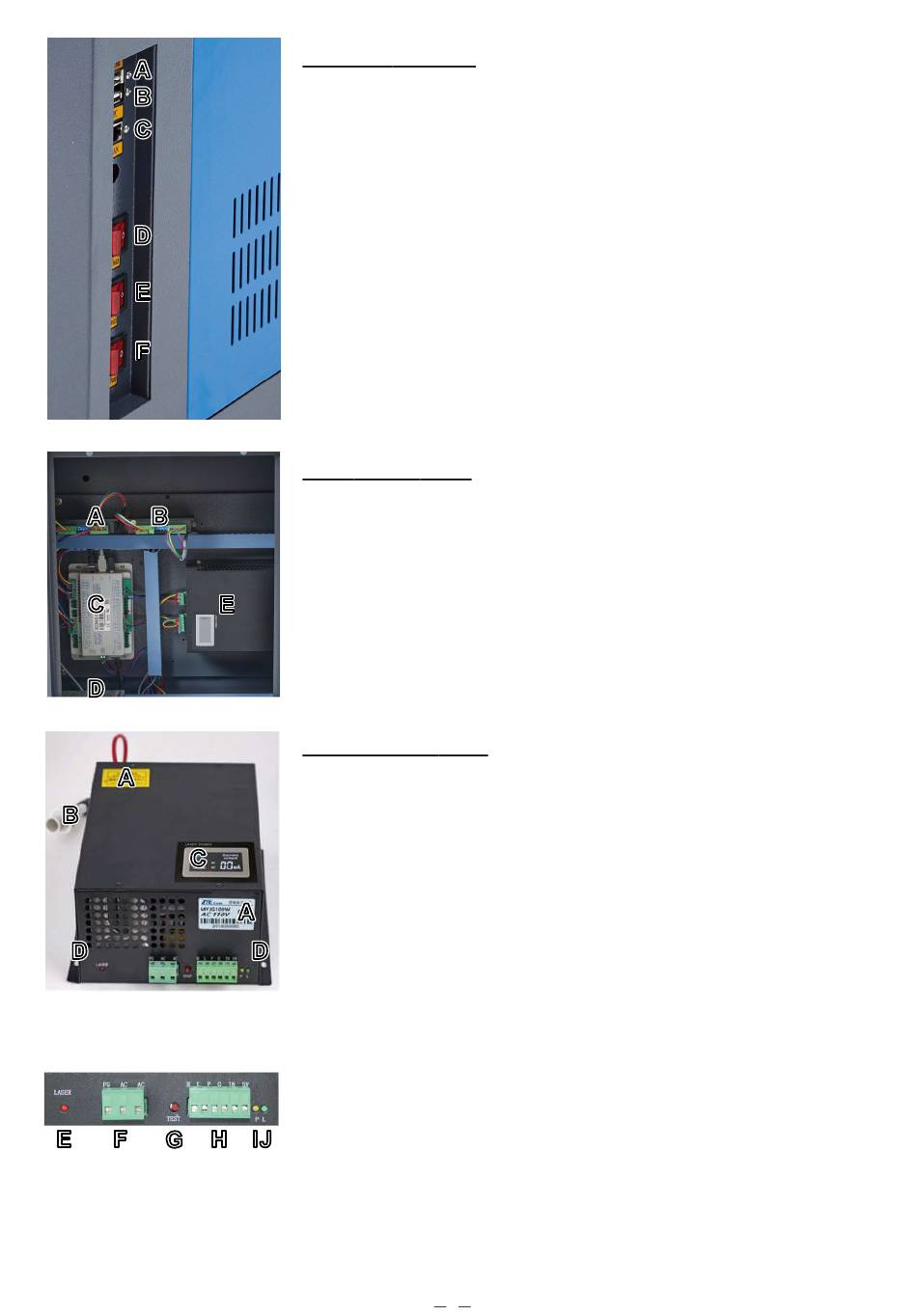

Entrées de connexion
A. Port USB—Ce port vous permet de charger et d'enregistrer des motifs et des paramètres
directement sur le graveur.
B. Port de ligne USB—Ce port se connecte à votre ordinateur de contrôle et à son logiciel de
gravure à l'aide de l'un de ses ports USB.
C. Port Ethernet—Ce port se connecte à votre ordinateur de contrôle et à son
logiciel directement ou via Internet.
D. Commutateur du panneau de commande—Cet interrupteur contrôle l'alimentation électrique du panneau de
commande.
E. Interrupteur d'alimentation laser—Cet interrupteur contrôle l'alimentation électrique de votre tube laser.
Allumez-le après le système d'eau et le panneau de commande.
F. Commutateurs de pompe à eau—Ces interrupteurs contrôlent l'alimentation des prises de courant supplémentaires
de l'armoire pour une utilisation par votre système de refroidissement par eau.
Porte d'accès droite
A. Pilote d'axe X—Cet appareil déplace la tête laser le long du rail X.
B. Pilote d'axe Y—Cet appareil déplace le rail X le long du rail Y.
C. Carte mère—Ce circuit imprimé contrôle le processus de gravure en répondant aux
commandes de votre logiciel de gravure ou du panneau de commande de la machine.
D. Alimentation de contrôle—Cet appareil alimente le panneau de commande de la machine.
E. Alimentation laser—Cet appareil transforme l'électricité standard en
charge à très haute tension nécessaire au tube laser.
Alimentation laser
A. Étiquetage—Ces étiquettes fournissent les spécifications de votre alimentation laser.
B. Connecteur—Ce connecteur se connecte rapidement et facilement à votre machine,
fournissant la sortie haute tension principale au laser.
C. Affichage numérique—Cet affichage fournit le courant en temps réel au tube laser en
milliampères et la notification de tout problème avec le laser ou les systèmes d'eau.
UN
D. Trous de montage—Ces fentes standard permettent une installation et un retrait simples.
E. Témoin lumineux laser—Cette lumière montre quand le courant est envoyé au
ré
tube laser.
F. Borne d'alimentation principale—Ce bornier maintient la connexion de
l'alimentation à la terre du graveur (PG) et à l'alimentation principale (AC).
G. Bouton de test—Ce bouton est utilisé pour tenter de tester le déclenchement du laser lors du dépannage
de problèmes. Si le laser se déclenche avec succès, le problème sera généralement lié au panneau de
commande ou à ses connexions.
H. Borne de connexion—Ce bornier maintient les connexions vers le haut
JE
(H) et la sortie de niveau bas (L), l'interrupteur de protection de l'eau (P), une autre masse
(G) et deux commandes de signal laser (IN & 5V).
I. Voyant indicateur d'eau—Lorsqu'il est connecté, ce voyant indique que le système de refroidissement par
eau fonctionne.
J. Témoin lumineux du signal laser—Ce voyant indique que le tube laser fonctionne.
