Outils De Diagnostic; Référence D'écran - OMTech SH-G1390 Manuel De L'utilisateur

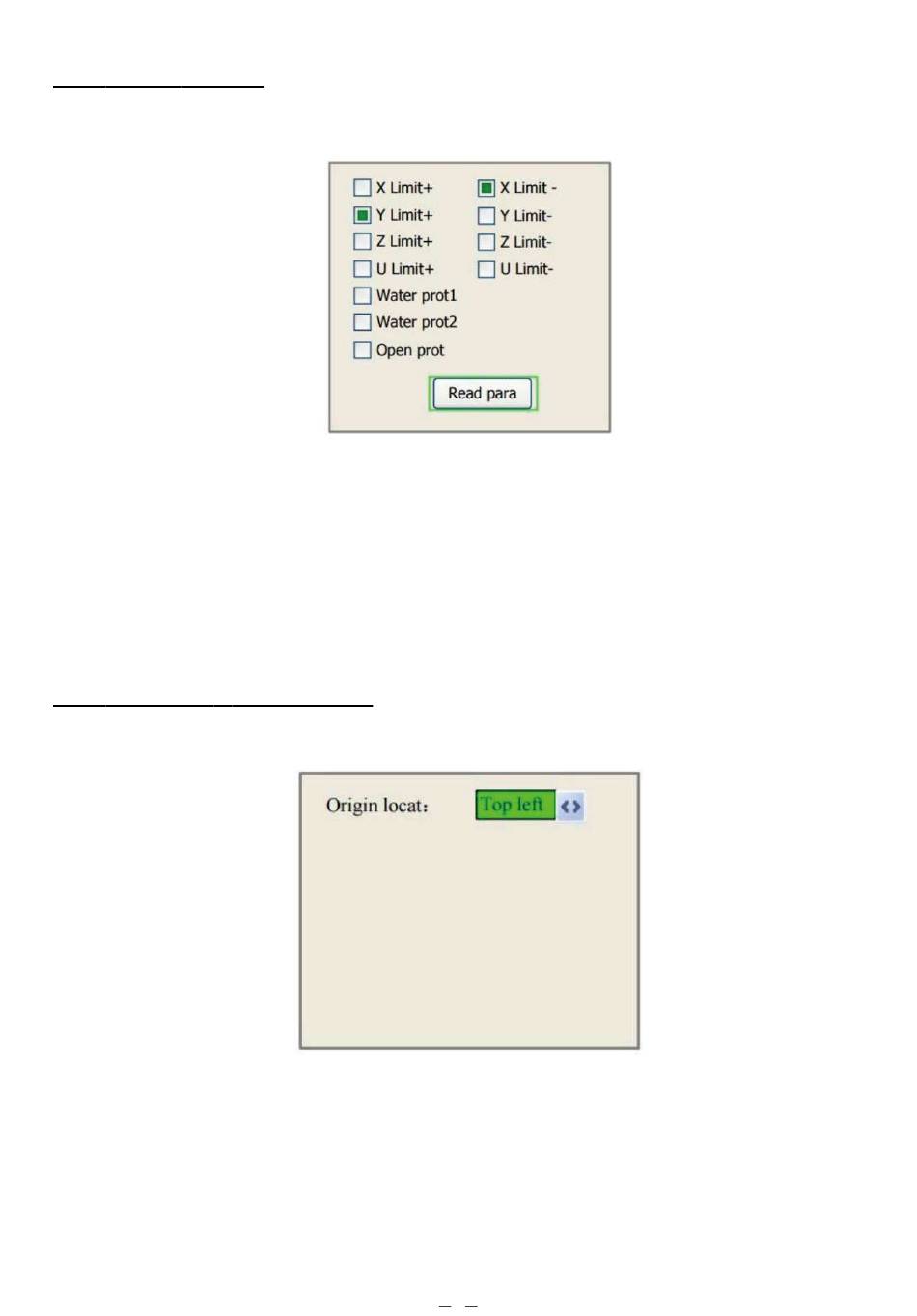

4.4.16 Outils de diagnostic

Lorsque Diagnostics est sélectionné, appuyez surENTRERet l'écran affichera :
Cette interface contient des informations d'entrée/sortie du matériel du système. Appuyez sur Read Para pour accéder aux
informations sur le matériel. Lorsque le signal matériel est déclenché, la petite case à gauche de l'élément correspondant
s'affichera en vert, sinon elle sera grise. PresseESCpour revenir au menu précédent.
4.4.17 Définition de la référence d'écran
Lorsque l'origine de l'écran est sélectionnée, appuyez surENTRERet l'écran affichera :
Cette interface définit la position relative de l'origine. Différentes positions d'origine peuvent générer différentes
réflexions du graphique sur l'axe X/Y. Le mode opératoire est le même que ceux décrits ci-dessus.
31
