Raccordement électrique
390
VP
W

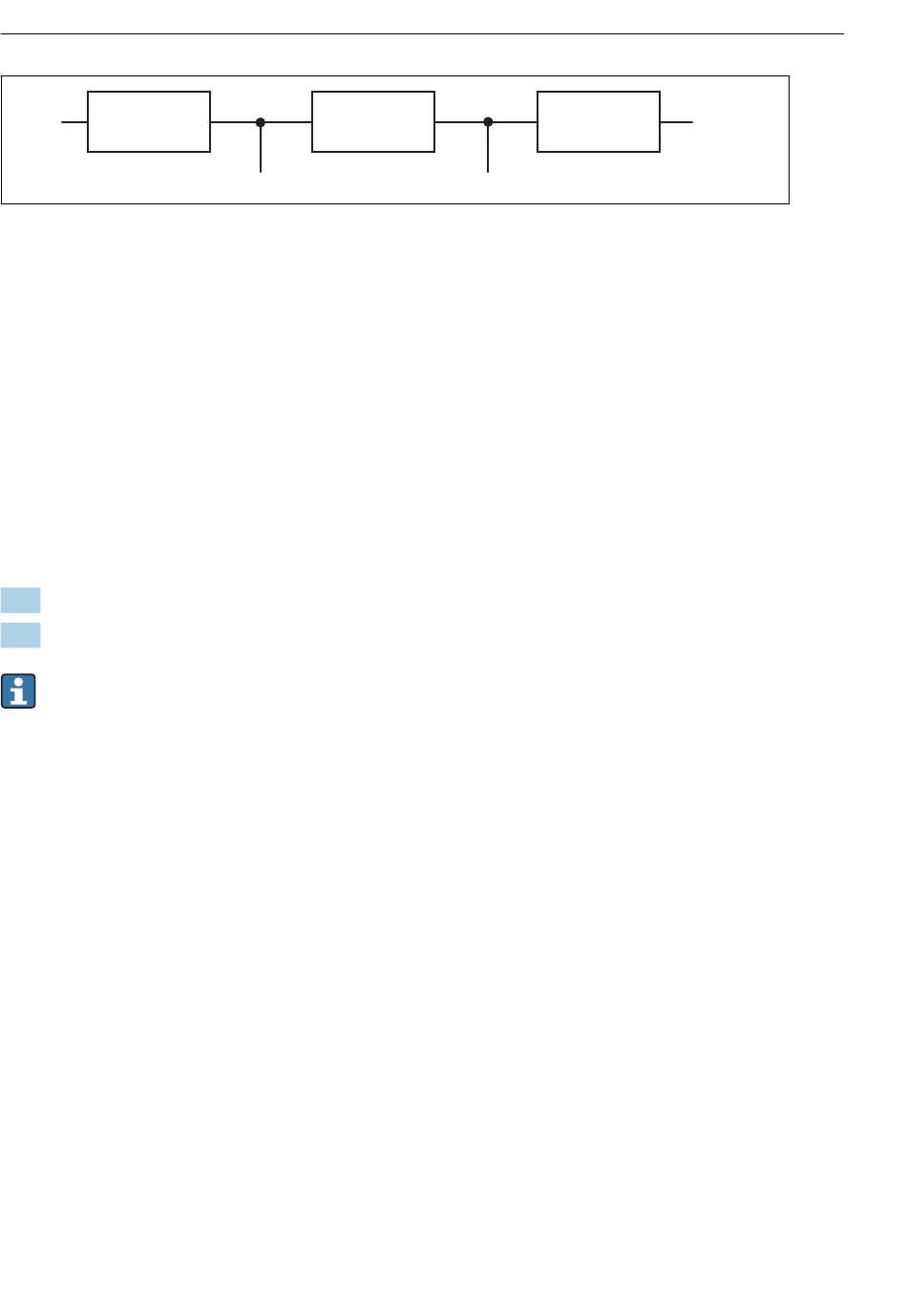

 39 Structure de la résistance de fin de ligne interne
2. Résistance de fin de ligne externe
Dans ce cas, laissez les commutateurs DIP se trouvant sur la carte module en position "OFF"
(réglage par défaut).
‣
Raccordez la résistance aux bornes 81 et 82 sur la face avant du module 485 pour
l' a limentation 5 V.
 La résistance de fin de ligne externe est utilisée.
5.4.2

Adresse bus

Réglage de l'adresse bus
1. Ouvrir le boîtier.
2. Régler l' a dresse bus souhaitée à l' a ide des commutateurs DIP du module 485.
Les adresses de bus valables se situent, pour PROFIBUS DP, entre 1 et 126 et, pour
Modbus, entre 1 et 247. En cas de réglage d' u ne adresse non valable, l' a dressage
software est activé automatiquement via le réglage local ou via le bus de terrain.
36
220
W
B/B'
390
W
A/A'
Liquiline System CA80NO
DGND
