5.4.3 Mesure de la contre-pression à
l'échappement
Le système d'échappement doit être de taille appropriée
(2"/ 51 mm) et de longueur suffisante (se référer au
manuel d'installation). En cas de doute, mesurer la contre-
pression. Utiliser une colonne d'eau pour faciliter la
mesure de la contre-pression.
Une colonne d'eau peut être mesurée dans un tuyau en
plastique transparent le long d'une règle et raccordé à un
adaptateur à la place de la sonde de température
d'échappement.

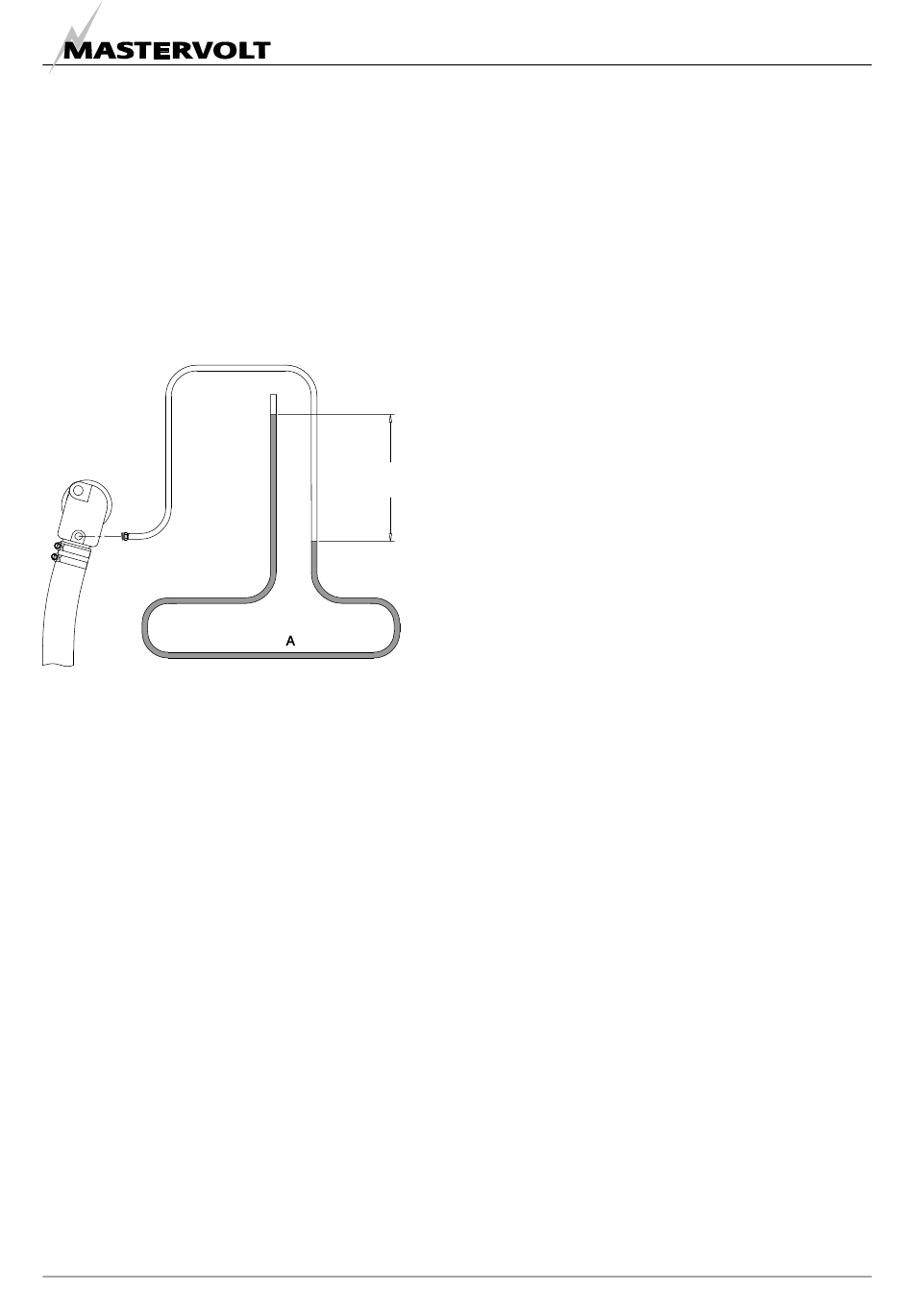

Fig 28: Mesure de la contre-pression à l'échappement
La courbe A pendante ne doit pas être trop courte afin de
pouvoir amortir les pulsations de la décharge gazeuse. La
hauteur d'eau de la colonne d'eau ne doit pas excéder
69 cm (1 PSI - 0,07 bar).
FR / WHISPER 12 ULTRA Triphasé / Décembre 2008 / Copyright © 2008 Mastervolt
5.4.4
1 Grâce à sa conception, la plupart des réparations du
Whisper 12 Ultra peuvent se faire sur place. Les
connexions de l'alternateur sont très accessibles. De
même pour la diode rotor.
2 Le cocon antibruit peut être démonté conformément
au schéma éclaté ci-dessous (figure 29).
3 Pour retirer le groupe du cocon, défaire toutes les
connexions des tuyaux et des câblages. Le groupe
est fixé sur sa base par quatre silentblocs et peut être
desserré en dévissant les quatre écrous de ces
silentblocs et en retirant les protections. La façon la
plus simple de retirer le groupe du cocon est de le
sortir à l'aide des anneaux de levage
MAXIMUM
69cm
4 On peut enlever le logement complet de la
27INCHES
génératrice. Avant d'enlever la génératrice tous les fils
et câblage doivent être d'abord déconnectés.
5 Le rotor peut être sorti en enlevant le boulon de l'axe
(filetage normal dans le sens des aiguilles d'une
montre). L'extrémité de l'axe est spécialement fileté
pour pousser hors du rotor le demi arbre conique, qui
est sur le volant, à l'aide d'une barre de 10 mm, de
245mm de long et d'un boulon M24x2.
6 Pour le remontage du groupe électrogène on devrait
prendre soin de l'alignement, en nettoyant les
surfaces entre le moteur et la génératrice et serrer les
vis en travers et graduellement
7 Utiliser de la pâte Loctite 577 pour sceller les
raccords, qui doivent d'abord être nettoyés, sans huile
ou graisse.
8 Tester en premier le groupe électrogène hors de son
cocon et vérifier très soigneusement les fuites avant
de le remettre dans son cocon.
Instructions de démontage
DÉPANNAGE
