2.5.19 Schéma du régulateur électronique
Le Whisper 12 Ultra
électronique en plus du régulateur mécanique. Un
régulateur permet de maintenir la vitesse du moteur (en
tr/min = tours par minute) à une valeur fixe. Le nombre de
tours par minute du moteur est en correlation avec la
fréquence de la sortie électrique de l'alternateur (1500
tr/min = 50 Hz).
A pleine charge, le nombre de tours par minute des
modèles Whisper equipés uniquement d'un régulateur
mécanique peut chuter de 75 tr/min, soit 2,5 Hz), ce
nombre pouvant encore baisser, voire même chuter,
lorsque la charge de ces modèles augmente encore.
Toutefois, les moteurs
électronique maintiendront le nombre de tours par minute
et la fréquence sur la valeur réglée. La tension étant en
rapport avec la fréquence, leur tension sera également
plus stable.
Le nombre de tours par minute représente la puissance,
l'alternateur fonctionnera donc mieux à une vitesse plus
élevée. Les modèles Whisper equipés d'un alternateur
électronique fourniront plus de puissance. Le régulateur
électronique offrent donc trios avantages: fréquence et
tension plus stables, puissance plus élevée.
Le dispositif du régulateur électronique est composé de
deux parties:
22
est équipé d'un régulateur
equipés d'un régulateur
Copyright © 2008 Mastervolt / Décembre 2008 / WHISPER 12 ULTRA Triphasé / FR
1 L'actionneur, qui régule la vitesse du moteur. Cet
actionneur remplace le solénoïde standard de
maintien la vitesse dont sont équipés les autres
moteurs Whisper
L'actionneur permet de regular directement le nombre
de tours par minute de la crémaillère de réglage
située à l'intérieur de la pompe à carburant, sans
leviers et autres
mécanique.
2 Un microprocesseur, qui maintient la vitesse sur la
valeur réglée en
microprocesseur est programme à l'usine Mastervolt
et de nombreux paramètres sont réglés pour
optimiser son fonctionnement. Il ne devrait donc pas
être nécessaire d'effectuer de réglages. Si des
réglages devaient être effectués, ceux-ci ne devront
être effectués qu'à l'aide d'une interface informatique
et d'un logiciel spécialisé permettant un accès au
microprocesseur.
Le régulateur électronique Mastervolt ne nécessite pas
l'installation d'un capteur dans le carter du volant comptant
le nombre de passages de la dent passante du volant et
déterminant ainsi le nombre exact de tours par minute du
moteur, le processeur utilisant comme référence les 50 Hz
de la tension de sortie CA.

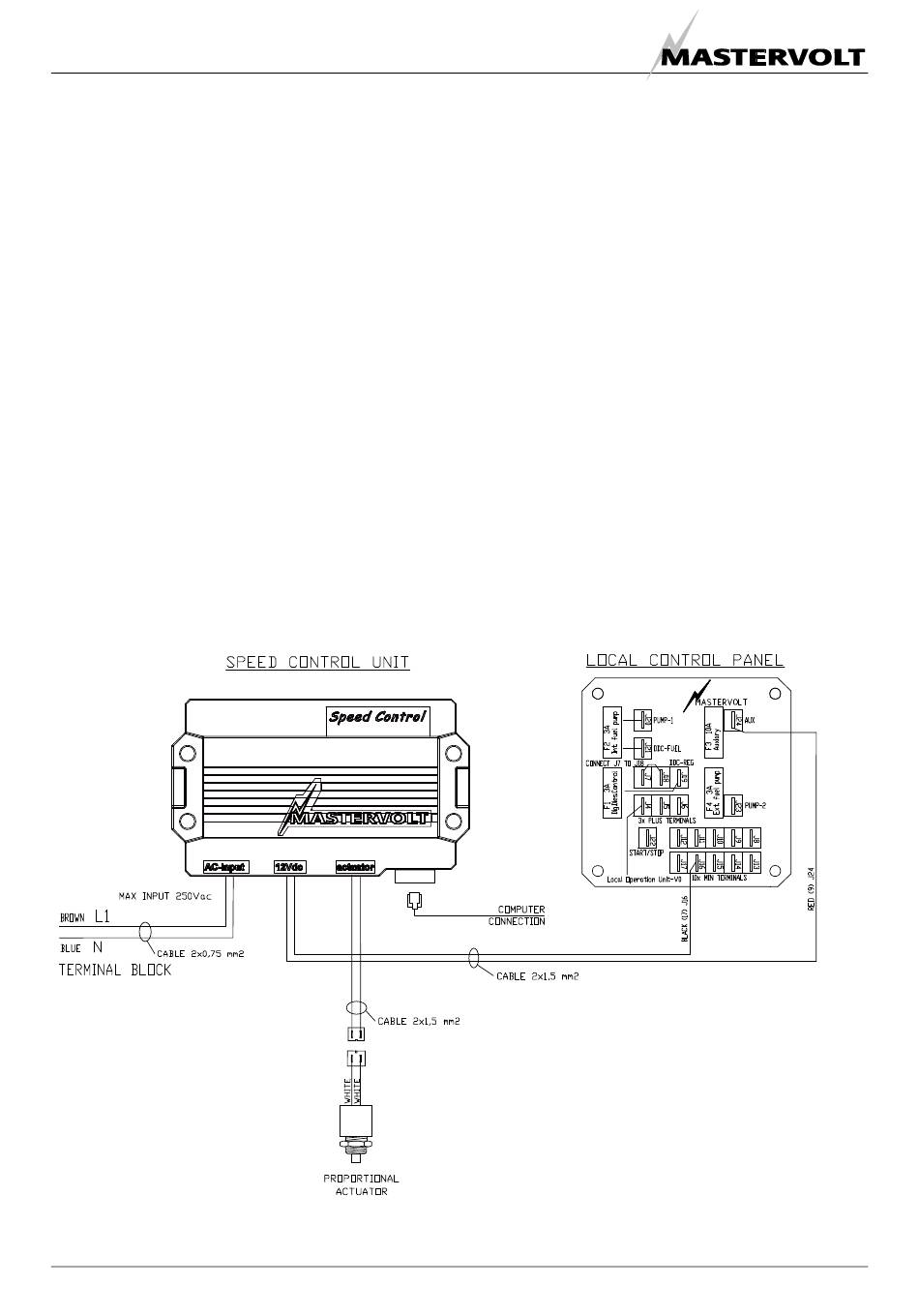

Fig 15: Schéma du régulateur électronique (en option)
à régulateur mécanique.
dispositifs de transmission
contrôlant l'actionneur. Ce
