Grundfos IO 351 Instructions D'installation Et D'utilisation page 78

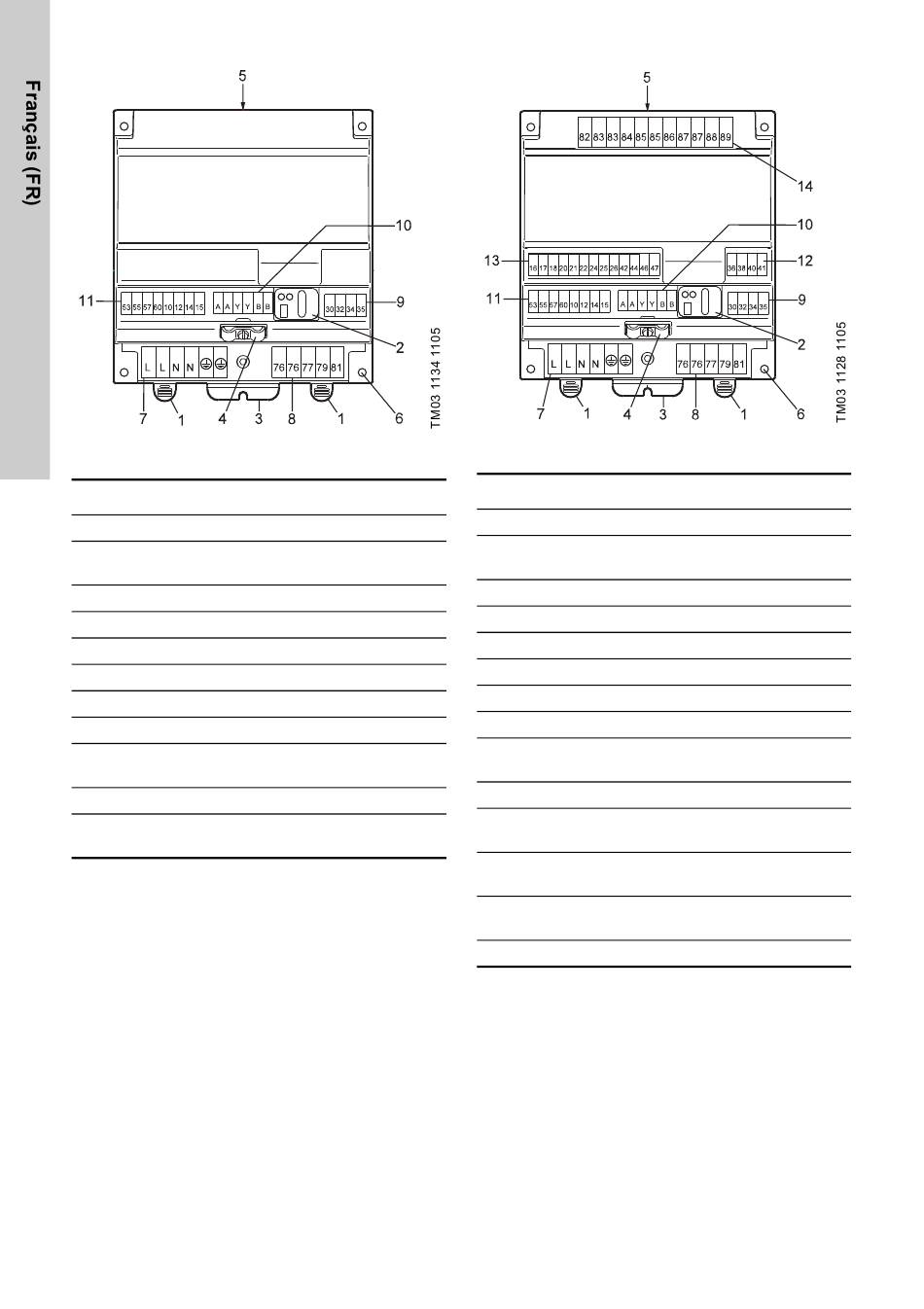

Fig. 1 IO 351 A
Pos. Description
1 Languette de verrouillage DIN
Voyants d'indication et émetteur/récepteur
2
pour communication avec le R100
3 Prise de terre au coffret
4 Fixation des câbles GENIbus
5 Plaque signalétique
6 Trous pour montage des vis
7 Bornes d'alimentation électrique
8 Bornes de sortie relais
Bornes d'entrées du capteur PTC ou du
9
thermorupteur
10 Bornes pour GENIbus
Bornes d'entrées numériques et analo-
11
giques
78
Fig. 2 IO 351 B
Pos. Description
1 Languette de verrouillage rail DIN
Voyants d'indication et émetteur/récepteur
2
pour communication avec le R100
3 Prise de terre au coffret
4 Fixation des câbles GENIbus
5 Plaque signalétique
6 Trous pour montage des vis
7 Bornes d'alimentation électrique
8 Bornes de sortie relais
Bornes d'entrées du capteur PTC ou du
9
thermorupteur
10 Bornes pour GENIbus
Bornes d'entrées numériques et analo-
11
giques
Bornes d'entrées du capteur PTC ou du
12
thermorupteur
Bornes d'entrées numériques et de sorties
13
analogiques
14 Bornes de sortie relais
