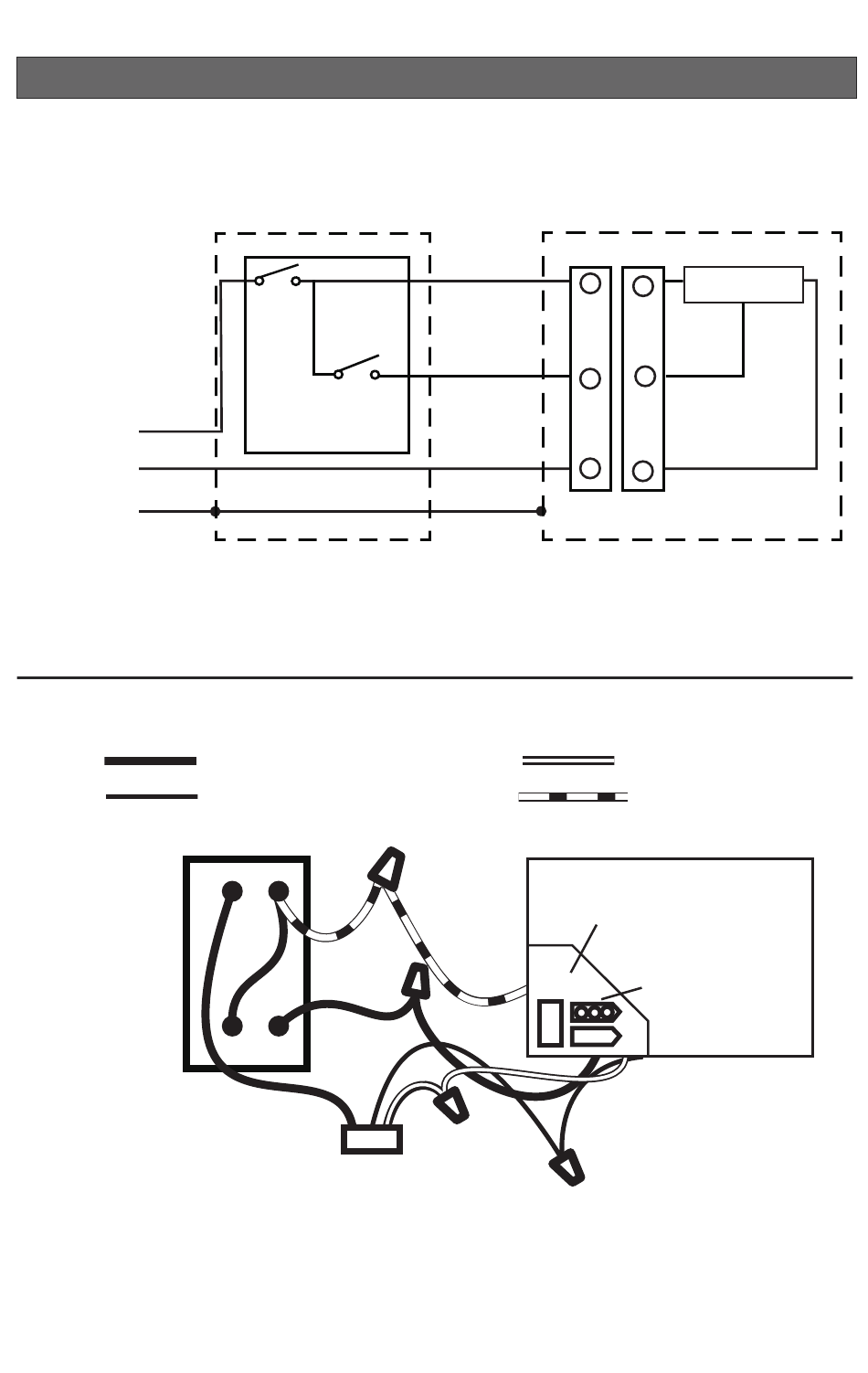

DIAGRAMA DE CABLEADO

MODELO: TF140-DC
CAFÉ
INTERRUPTOR I
VENTILADOR
NEGRO
INTERRUPTOR II
NEGRO
CONECTOR
BLANCO
BLANCO
DE ENTRADA
TIERRA
TIERRA
UNIDAD
CAJA DE CONEXIONES
NEGRO
BLANCO
TIERRA CAFÉ
PANEL DE
INTERRUPTOR I
CABLEADO UNIDAD
RECEPTÁCULO
DEL VENTILADOR
INTERRUPTOR II
CAJA DE CONEXIONES
FUENTE DE PODER
DE 120V AC
Nota: Los interruptores I y II son suministrados por terceros.
