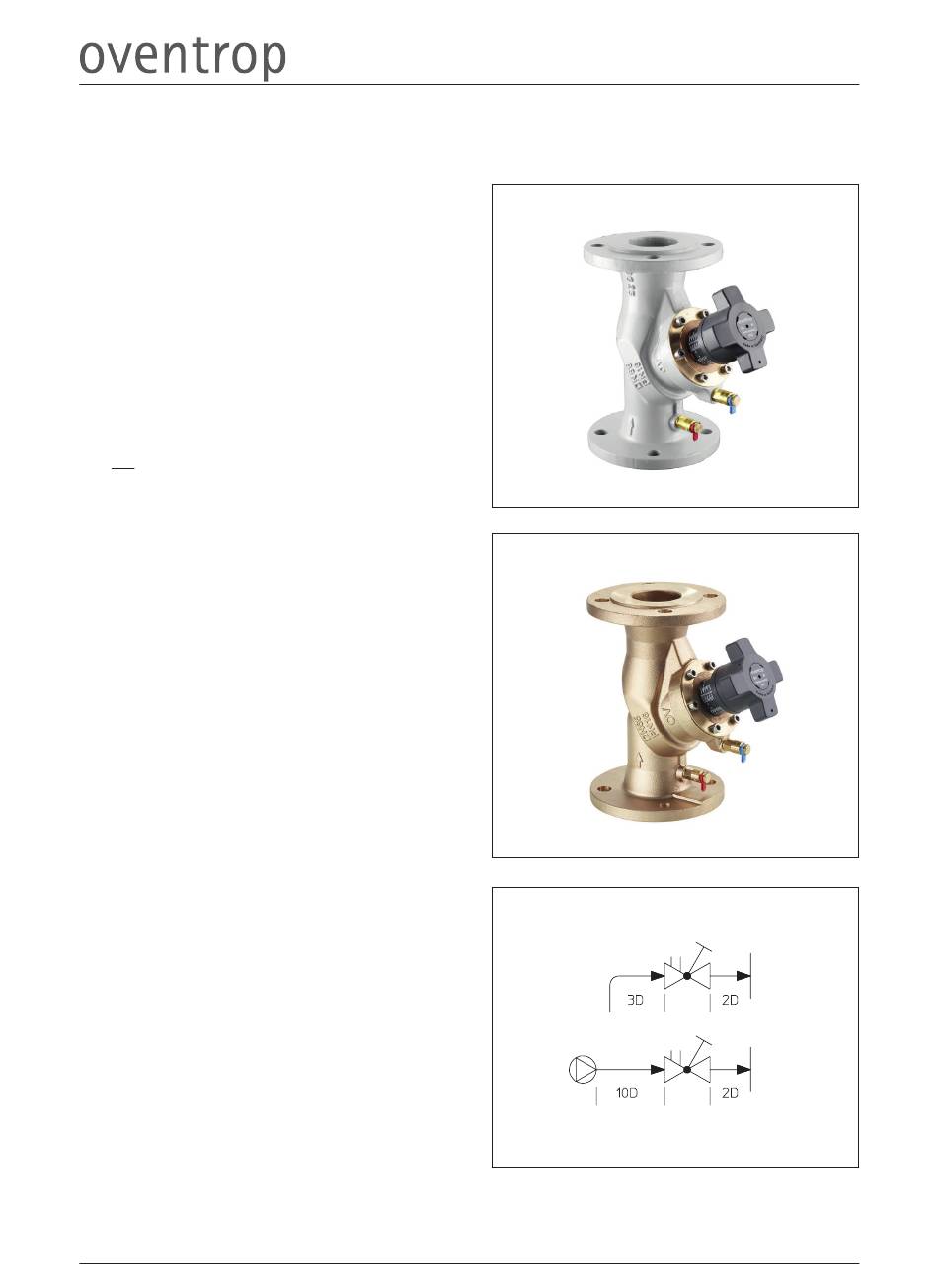

oventrop Hydrocontrol VFC Information Technique

Robinets d'équilibrage « Hydrocontrol VFC » en fonte grise PN 16
Domaine d'application :
Les robinets d'équilibrage Oventrop « Hydrocontrol VFC/VFR/
VFN » se montent sur les colonnes d'installations de chauffage
central à eau chaude et de rafraîchissement et permettent
l'équilibrage hydraulique des colonnes entre elles.
Les robinets d'équilibrage « Hydrocontrol VFR » en bronze
conviennent aussi à l'eau de mer froide (max. 38 °C) et à l'eau
domestique.
Les robinets d'équilibrage se montent aussi bien sur l'aller que sur
le retour.
Lors du montage, il faut veiller à ce que le sens de circulation
corresponde à celui de la flèche sur le corps du robinet et qu'une
portion de tuyauterie droite d'une longueur de 3 x Ø soit installée
en amont du robinet et une portion de tuyauterie droite d'une
longueur de 2 x Ø en aval du robinet.
Avantages :
– montage et utilisation facile grâce aux éléments fonctionnels
montés sur un même plan
– un seul robinet répondant à 5 fonctions :
préréglage
mesure
fermeture
remplissage (à l'aide d'accessoires)
vidange (à l'aide d'accessoires)
– perte de charge minime grâce au modèle à siège oblique
– préréglage progressif avec affichage qui peut être positionné à
portée de vue, contrôle précis de la perte de charge et du débit
à l'aide des prises de pression
– robinet de vidange et de remplissage à tournant sphérique et
prise de pression avec joint torique vers le corps du robinet
(étanchéité supplémentaire inutile)
– la cannelure de mesure brevetée tournant autour de la tige du
clapet vers la prise de pression assure que la pression
différentielle mesurée aux prises de pression est presque
identique à la pression différentielle effective au robinet
Fonctionnement :
L'équilibrage des colonnes s'effectue par un préréglage qui peut
être reproduit à volonté.
Le préréglage central et le réglage précis du débit ou de la perte
de charge calculés peuvent être effectués pour chaque colonne
individuelle.
Les valeurs de préréglage nécessaires se lisent sur les
diagrammes de débit. Toutes les valeurs intermédiaires sont à
réglage progressif.
Le préréglage se lit sur deux échelles graduées (voir sections
«Préréglage»).
Le préréglage peut être reproduit en ouvrant le robinet jusqu'en
butée.
Les diagrammes de débit correspondent au montage sur l'aller et
sur le retour à condition que le sens de circulation corresponde à
celui de la flèche.
Les robinets d'équilibrage Oventrop possèdent deux perçages
équipés de prises de pression permettant la mesure de la
pression différentielle.
Transport et stockage :
Attention :
– protéger des nuisances extérieures (chocs, secousses,
vibrations etc.)
– les accessoires de robinetteries, tels que des poignées
manuelles ou prises de pression, ne doivent pas être utilisés
comme point d'attache pour des engins de levage etc.
– utiliser des moyens de transport et de levage appropriés
– température de stockage : -20 °C à +60 °C
2020 Oventrop
« Hydrocontrol VFR » en bronze PN 16
« Hydrocontrol VFN » en fonte à graphite sphéroïdal PN 25
« Hydrocontrol VFC »
« Hydrocontrol VFR »
Conseils de montage
Information technique
Circulateur
1
