Remontage :

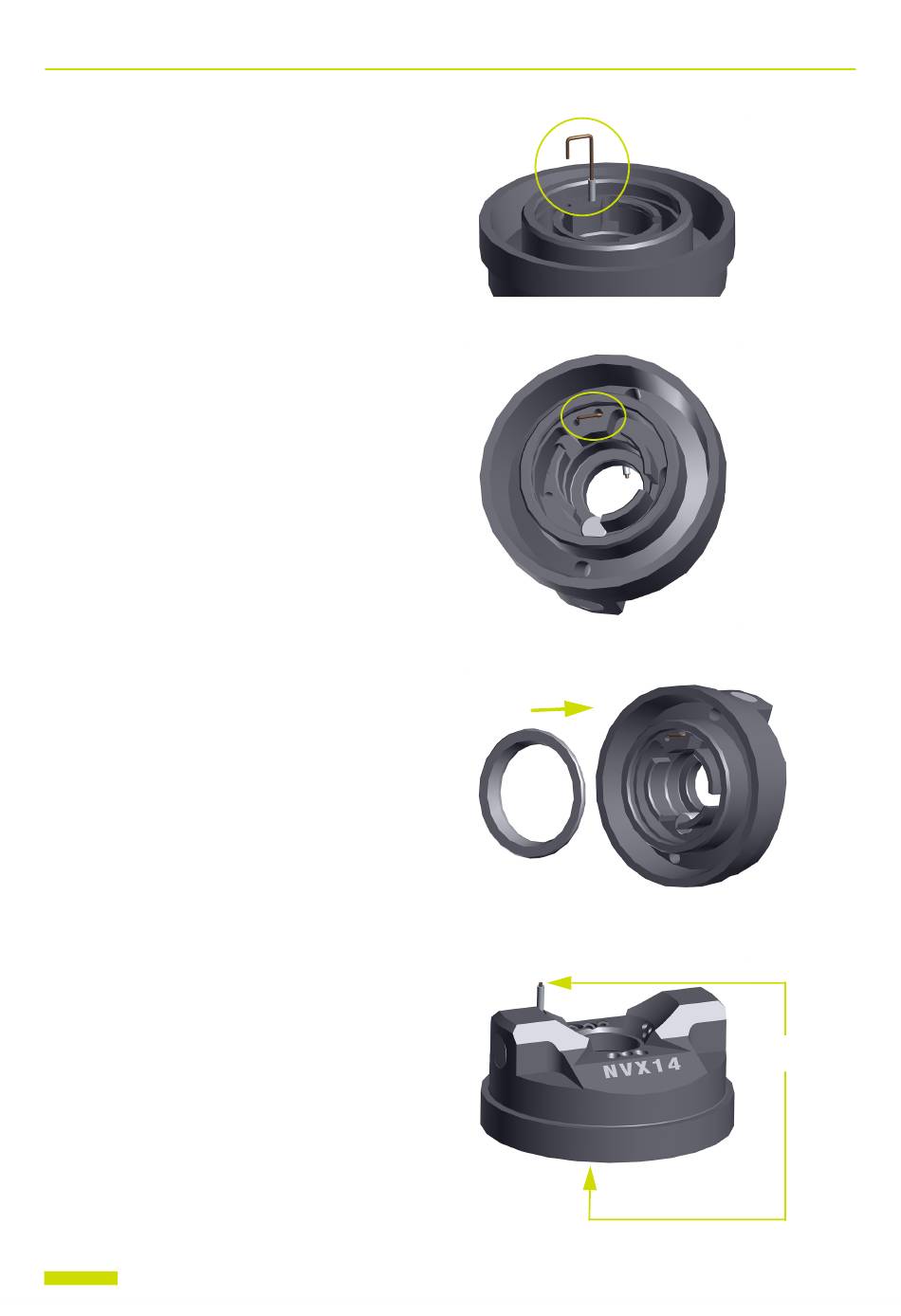

Le kit de réparation inclus une électrode
équipée de son petit tuyau en PTFE.
• Etape 1: Nettoyer manuellement avec
précaution si nécessaire, le passage de
l'électrode avec un foret ou une tige
métallique de 1mm de diamètre.
• Etape 2: Insérer l'électrode avec le tuyau en
PTFE. Dès qu'elle apparaît de l'autre côté de la
tête, la tirer avec les doigts. Puis la pousser
jusqu'au fond du logement à l'aide du
tournevis, le brin retour de l'électrode doit
rentrer dans un petit alésage, seule la partie
arrière de l'électrode doit affleurer au fond du
lamage.

• Etape 3: Clipper la rondelle en PTFE

conducteur. La remplacer si nécessaire. Il est
conseillé de ne pas la réutiliser plus de 3 à 4
fois, la rondelle ne doit pas pouvoir être retirée
sans l'aide d'un outil.
• Etape 4: Vérifier la continuité entre la rondelle
en PTFE conducteur et l'extrémité métallique
de l'électrode. La valeur habituellement
mesurée est de l'ordre de 200 à 300 Ω mais
une valeur jusqu'à 1000 Ω est admissible.
44
Vérification
continuité
