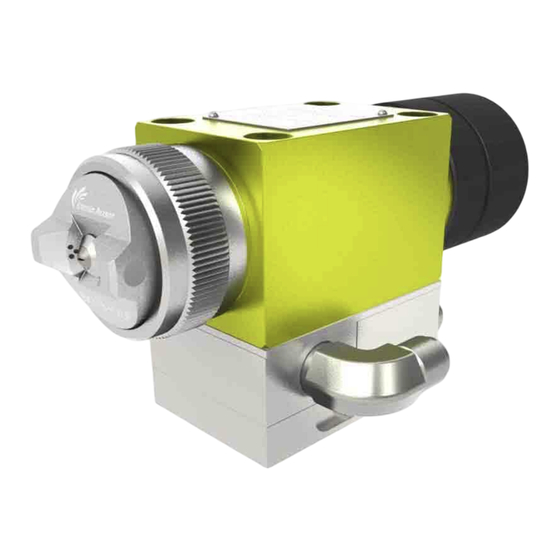

SAMES KREMLIN ATX AIRMIX Notice Originale

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles

Les langues disponibles

Liens rapides

Télécharger ce manuel
IMPORTANT : Lire attentivement tous les documents avant le stockage, l'installation ou la mise en
service du matériel concerné (à usage strictement professionnel).
PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS.
DOCUMENTATION
PISTOLET ATX
AIRMIX
Notice : 582.059.110 - 1907
Date : 01/07/19
Annule : 27/05/16
Modif. :
NOTICE ORIGINALE
SAMES KREMLIN SAS
13, chemin de Malacher
l
38 240 - MEYLAN - France
: 33 (0)4 76 41 60 60
www.sames-kremlin.com
®

Publicité

Table des Matières
loading

Manuels Connexes pour SAMES KREMLIN ATX AIRMIX

Sommaire des Matières pour SAMES KREMLIN ATX AIRMIX

  • Page 1 IMPORTANT : Lire attentivement tous les documents avant le stockage, l'installation ou la mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 ...
  • Page 2 SAMES KREMLIN, nonché le normative nazionali e/o reparação do equipamento de acordo com as locali, de SAMES KREMLIN y a la normativa nacional y/o preconizações de SAMES KREMLIN, bem como com  local, outros regulamentos nacionais e/ou locais aplicáveis,...
  • Page 3 DECLARAŢIA DE CONFORMITATE UE   Le fabricant / The manufacturer / Der Hersteller SAMES KREMLIN SAS / El fabricante / Il produttore / O fabricante 13, chemin de Malacher / De fabrikant / Tillverkare / Valmistaja / Producent / Výrobce 38 240 - MEYLAN - FRANCE / Proizvajalec / Výrobca / Gyártó...
  • Page 4 Utformat i Meylan, den / Meylan, Ranska, / Sporządzono w Meylan, dnia / Meylan, dnia / V Meylanu, / V Meylan dňa / Kelt Meylanban, / Întocmită la Meylan, pe data de 27/06/2019 - 06/27/2019 SAMES KREMLIN - 3 -...

  • Page 5: Consignes De Securite Et D'installation

    IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 ...

  • Page 6: Consignes De Securite Generales

    Ne pas modifier ni transformer le matériel. Les pièces et accessoires doivent être exclusivement fournies ou agrées par SAMES KREMLIN. Le matériel doit être vérifié périodiquement. Les pièces défectueuses ou usées doivent être remplacées.

  • Page 7: Dangers De Pression

    • de porter des vêtements et protections conçus à cet usage, • de porter lunettes, protecteurs auditifs, gants, chaussures, combinaisons et masques pour les voies respiratoires. (Consulter le chapitre "Protection individuelle" du guide de sélection SAMES KREMLIN). SAMES KREMLIN - 2 -...
  • Page 8 Compte tenu de la diversité des produits mis en œuvre par les utilisateurs et de l'impossibilité de recenser l'intégralité des caractéristiques des substances chimiques, de leurs interactions et de leur évolution dans le temps SAMES KREMLIN ne pourra être tenu responsable : • de la mauvaise compatibilité des matériaux en contact, •...

  • Page 9: Environnement Sur Le Site

    à l’aide de crochets qui doivent rester propres en permanence. La totalité des objets situés dans la zone de travail devra également être mis à la terre. SAMES KREMLIN - 4 - N° : 578.001.130-FR-1804...
  • Page 10 Conformez-vous aux règles en vigueur dans votre localité et ne jetez pas vos anciens appareils avec les déchets ménagers. L'élimination appropriée de cet ancien appareil aidera à prévenir les effets négatifs sur l'environnement et la santé humaine. SAMES KREMLIN - 5 - N° : 578.001.130-FR-1804...

  • Page 11: Démontage / Remontage

    IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 ...
  • Page 12 560.440.101 Colle Anaérobie Tube étanche Loctite 577 (250 ml) 554.180.015 Loctite 222 (50 ml) Colle Anaérobie frein filet faible 554.180.010 couple de serrage : 24 Nm couple de serrage : 2 Nm SAMES KREMLIN - 1 - N° : 578.055.110-FR-1906...

  • Page 13: Remplacement Du Pistolet

    (33) pour siège en inox. Remonter les pièces dans l'ordre inverse des opérations. Nota : Avant de monter le joint à lèvre (35), l'assouplir en le trempant dans un liquide chaud (eau ou huile). SAMES KREMLIN - 2 - N° : 578.055.110-FR-1906...

  • Page 14: Cartouche Et Pointeau

    - Nettoyer toutes les pièces avec le solvant de nettoyage approprié à l'aide d'un pinceau et du goupillon. - Monter des joints neufs si nécessaire, après les avoir graissés avec la graisse PTFE. - Monter des pièces neuves si nécessaire. SAMES KREMLIN - 3 - N° : 578.055.110-FR-1906...
  • Page 15 Doc. 573.334.050 Modif. / Änderung : Pièces de rechange Mise à jour / Update / Aktualisierung Spare parts list Date/Datum/Fecha : 28/05/19 / Actualización Ersatzteilliste Annule/Cancels/Ersetzt/Anula : Piezas de repuesto 10/12/13 PISTOLET AUTOMATIQUE AIRMIX / AIRMIX AUTOMATIC SPRAY GUN AUTOMATIK AIRMIX PISTOLE / PISTOLA AUTOMÁTICA AIRMIX Pression produit / Fluid pressure / Materialdruck / Presión producto : 200 bar / 2900 psi max.
  • Page 16 Nadelmitnehmer Arrastre de la aguja equipado 16 129 400 915  Joint R5a (les 10)  Seal, R5a (pack of 10)  O-Ring, R5a (10 St.)  Junta R5a (bolsa de 10) 1 SAMES KREMLIN Doc. / Dok. : 573.334.050...
  • Page 17 N S : Denotes parts are not serviceable. * Bezeichnete Teile sind empfohlene Ersatzteile. N S : Bezeichnete Teile gibt es nicht einzeln, sondern nur * Piezas de mantenimiento preventivas. komplett . N S : no suministrado. SAMES KREMLIN Doc. / Dok. : 573.334.050...
  • Page 18 For permanent pattern Feste Spritzstrahlbreite - Anchura de abanico fija - traitée anti-adhérent width - antiaderent antihaftbeschichteter Cabezal tratado anti- treatment Zerstäuberkopf adherente BX 16 132 650 450 KHVLP 132 650 550 BX 116 KHVLP SAMES KREMLIN Doc. / Dok. : 573.334.050...
  • Page 19 Para establecer la referencia de una boquilla reemplazar las cruces por el número de la boquilla precedido por 134 5XX XXX ejemplo : para pedir una boquilla 09.094 emplear la referencia : 134 509 094 SAMES KREMLIN Doc. / Dok. : 573.334.050...
  • Page 20 (Material) inoxidable (producto) M 1/4 BSP - M 1/2 JIC male 1/4 BSP - 1/2 JIC AG 1/4 BSP - AG 1/2 JIC M 1/4 BSP - M 1/2 JIC (# 5 JIC) SAMES KREMLIN Doc. / Dok. : 573.334.050...
  • Page 21 (mit Grundplatte) (con base) Désignation Description Bezeichnung Denominación Qté - 129 626 505 Pistolet sans embase Gun without base Pistole ohne Grundplatte Pistola sin base 40 129 626 510 Embase Base Grundplatte Base SAMES KREMLIN Doc. / Dok. : 573.334.050...
  • Page 22 (producto) M 1/4 NPT - M 1/2 JIC double male 1/4 NPT - AG 1/4 NPT - AG 1/2 JIC M 1/4 NPT - M 1/2 JIC 1/2 JIC (# 5 JIC) SAMES KREMLIN Doc. / Dok. : 573.334.050...

  • Page 23: Entretien Preventif

    Lire attentivement tous les documents avant le stockage, l'installation ou la IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France ...

  • Page 24: Arret De Quelques Minutes (Moins De 3 Heures)

    Rincer l'installation et la laisser en solvant.  Ne jamais tremper le pistolet dans le solvant de nettoyage.  Vérifier, à chaque remontage, la présence du joint ou du micro-tamis dans la buse. SAMES KREMLIN - 1 - N° : 578.057.110-FR-1903...

  • Page 25: Guide De Depannage

    Lire attentivement tous les documents avant le stockage, l'installation ou la IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France ...
  • Page 26 Bague insuffisamment serrée La serrer. La peinture fuit par le témoin de Cartouche usée Remplacer la cartouche. fuite Remplacer pointeau Pas de variation de largeur de jet Fuite d'air à l'avant évents. SAMES KREMLIN - 1 - N° : 578.058.110-FR-1903...
  • Page 27 IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 ...

  • Page 28: Fonctionnement

    Avec une tête à jet réglable, optimiser la largeur du jet avec le pointeau des évents situé sur l'embase (si présente) ou sur le pistolet. Nota : si le débit n'est pas suffisant ou trop important, utiliser une autre buse (voir tableau des buses AIRMIX®). SAMES KREMLIN - 1 - N° : 578.023.120-FR-1903...

  • Page 29: Utilisation Du Pistolet

    VP = vitesse d'avance des produits à peindre. CM = course totale de la machine (donc des pistolets). VM = vitesse de la machine (donc des pistolets). 2 couches régulières (4 si l'on voulait doubler le nombre de recouvrements. SAMES KREMLIN - 2 - N° : 578.023.120-FR-1903...

  • Page 30: Caracteristiques Techniques

    IMPORTANT : mise en service du matériel concerné (à usage strictement professionnel). PHOTOS ET ILLUSTRATIONS NON CONTRACTUELLES. MATERIELS SUJETS A MODIFICATION(S) SANS PREAVIS. SAMES KREMLIN SAS 13, chemin de Malacher 38 240 - MEYLAN - France : 33 (0)4 76 41 60 60 ...
  • Page 31 Siège (démontable) Inox Polyacetal Polyacetal Cartouche PTFE PTFE Embase Livrée en option Livrée en standard Livrée en option Matériau (embase) Aluminium avec insert inox Circulation produit Dans l'embase Dans le pistolet Dans l'embase SAMES KREMLIN - 1 - N° : 578.025.120-FR-1906...

  • Page 32: Alimentation

    Mettre de la colle sur le filetage des raccords produit ou du bouchon avant montage (colle type Loctite 577). La mise à la terre du pistolet se fera par l'intermédiaire du support (lui-même relié à la terre) et/ou par le tuyau produit conducteur. SAMES KREMLIN - 2 - N° : 578.025.120-FR-1906...
  • Page 33  ENCOMBREMENT Rep. Ø 8 Ø 6 35,5 Fixation du pistolet sur embase : 4 vis M 6 x 50. Fixation de l'ensemble : tige Ø 16, longueur 100 mm. SAMES KREMLIN - 3 - N° : 578.025.120-FR-1906...
  • Page 34 P air : 6 bar / 87 psi Pression maxi d'alimentation en air du pistolet P prod : 200 bar / 2900 psi Pression produit maxi Numéro donné par SAMES KREMLIN. Les deux premiers chiffres indiquent l’année de fabrication. SAMES KREMLIN - 4 -...

  • Page 35: Schema D'installation

    • • par le tuyau produit conducteur ou conducteur statique. La connexion entre le pistolet et la terre doit avoir une résistance ≤ 1 MΩ. SAMES KREMLIN - 5 - N° : 578.025.120-FR-1906...
  • Page 36 La distance de 1 mètre mentionnée dans ce schéma n'est donnée qu'à titre indicatif et ne saurait engager la responsabilité de SAMES KREMLIN. La délimitation exacte des zones est de la responsabilité expresse de l'utilisateur, et ceci en fonction des produits utilisés, de l'environnement du matériel et des conditions d'utilisation (se reporter à...
