Anslutning

Alla anslutningsplintar är jackbara vilket innebär att de kan tas bort innan ledningar ansluts.

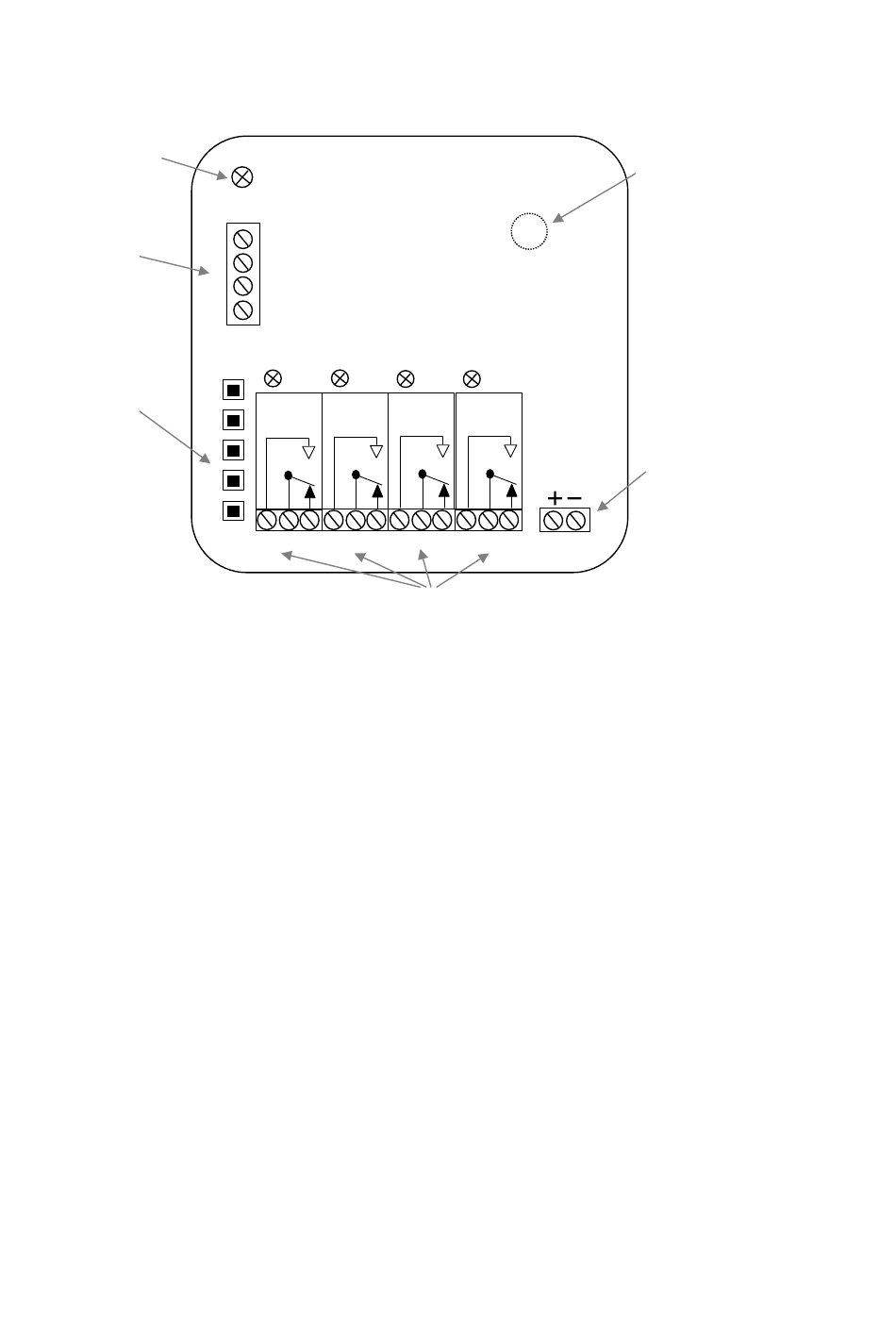

Se figur hur ledningar skall anslutas.
Indikerings-
lampa
Plint för
yttre
detektorer/
manöver-
kontakter
Programmerings-
knappar
Btn1
Btn2
Btn3
Btn4
BtnP
Yttre detektor
Detektorn är själva ögat som tar emot IR-signalen. På mottagarens kretskort sitter en inbyggd
detektor. Vid anslutning av yttre detektor skall ledarnas färger anslutas enligt märkningen i figuren.
Var noggrann vid inkoppling så att ledarna kommer rätt.
Det finns två plintar för anslutning av yttre detektorer. Man kan ansluta fler detektorer parallellt på de
befintliga plintarna. Totalt kan max 5 st anslutas.
OBS: Räckvidden minskar om detektorögat täcks eller på annat sätt skyms, t ex av gardiner eller
möbler.
Inkoppling av manöverkontakt
Det finns två separata ingångar för manöverkontakter till Andromeda. Manöverkontakt kopplas in på
plinten för yttre detektor. T ex armbågskontakt kan anslutas.
OBS: Vid aktivering av relä med manöverkontakt kvarhålls reläet ca: 0,5 sekunder efter att man
släppt manöverkontakten.
Reläanslutning
Mottagaren har fyra växlande reläkontakter. Vid anslutning av induktiva laster, t ex motorer och
reläer bör dessa avstöras. Se Tekniska data för max reläbelastning.
Strömförsörjning
Mottagaren matas med 12-24 V AC/DC (- 10% - +20%).
Brun
1
2 Vit
3
Brun
4
Vit
1
RE 1 RE 2
2
3
4
P
4 5 6 1 2 3 4 5 6
1 2 3
Reläutgångar
RE 3
RE 4
~
1 2
5
Detektor 1
(inbyggd)
Strömförsörjnings
ingång
12-24V AC/DC
