INSTALLATION ET CONNEXIONS
Le module d'installe sur le R-BUS (x), de préférence dans le premier emplacement à gauche.

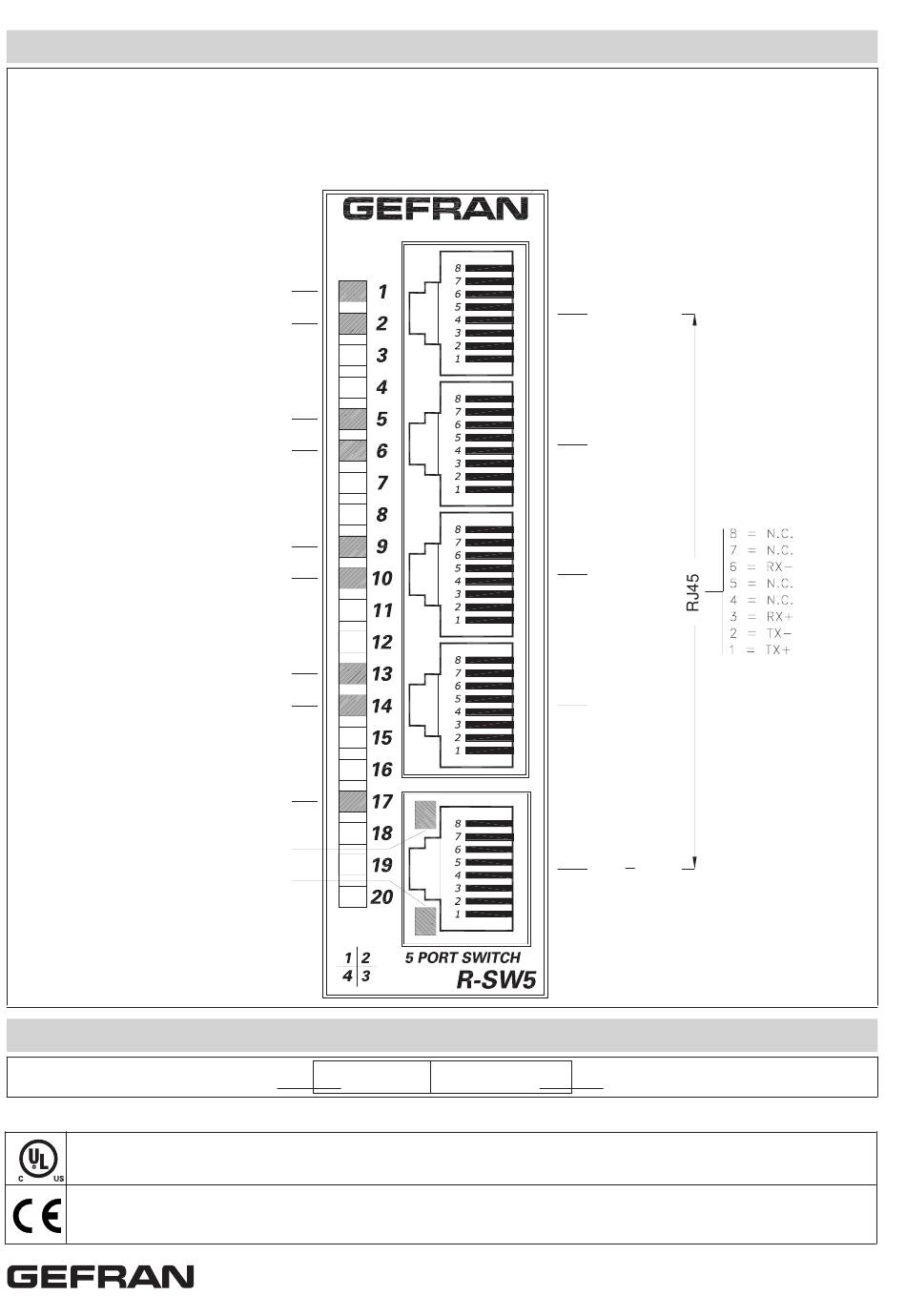

Les connexions frontales du module comportent :
5 connexions pour réseau Ethernet standard avec connecteur mod. RJ45 8 fils; utiliser un câble standard de catégorie 6,
selon la norme TIA/EIA-568A.
diode verte ACTIVITY 1
diode jaune LINK 1
diode verte ACTIVITY 2
diode jaune LINK 2
diode verte ACTIVITY 3
diode jaune LINK 3
diode verte ACTIVITY 4
diode jaune LINK 4
diode jaune POWER
diode verte UP-LINK
diode jaune ACTIVITY
RÉFÉRENCE DE COMMANDE
Codification du module
GEFRAN spa se réserve le droit d'apporter, à tout moment et sans prévis, toute modification esthétique ou fonctionnelle jugée utile ou nécessaire.
Conformité UL508 File no. E198546
Produit conforme aux directives de l'Union Européenne 2004/108/CE et 2006/95/CE en référence aux normes génériques:
- EN 61000-6-2 (immunité en environnement industriel) - EN 61000-6-3 (émission en environnement résidentiel) - EN 61010-1 (sécurité)
- EN 61161-2 (norme de produit). La déclaration de conformité est disponible sur GEFRAN web: www.gefran.com
R-SW5
GEFRAN spa via Sebina, 74 - 25050 Provaglio d'Iseo (BS)
Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.com
PORT 1
PORT 2
PORT 3
PORT 4
Up LINK
F027062
Code
DTS_R-SW5_0809_FRA
