• E/S opto-isolées
• 8 sorties logiques configurables 24Vcc ± 25%
• 4 entrées analogiques configurables par voie logicielle (V, I, TC, RTD,
potentiomètre, pont de jauge), conversion A/N à 16 bits
Ce chapitre contient les instructions nécessaires pour une
installation correcte des GILOGIK II dans l'armoire de com-
mande de la machine ou du système hôte, ainsi que pour con-
necter correctement l'alimentation, les entrées, les sorties et
les interfaces du système.
Avant de procéder à l'installation, lire attentivement les
avertissements suivants !
Le non-respect de ces avertissements pourrait entraîner
des problèmes de sécurité électrique et de compatibilité
électromagnétique, outre à annuler la garantie.
Personnel qualifié
Seul un personnel qualifié peut installer et utiliser le système et ses com-
posants.
Utilisation conforme
Le système et ses composants sont exclusivement destinés à l'utilisation
précisée dans la brochure. Pour garantir un fonctionnement correct et
sûr, le produit doit être transporté, stocké, installé, utilisé et entretenu
conformément aux modalités prescrites.
Dispositif adapté pour fonctionner en milieu industriel pollué de degré 2.
Dispositif du type "UL open".
Notes Sécurité électrique et compatibilité électromagnétique:
• LABEL CE : Conformité EMC (compatibilité électromagnétique) selon la
S
ORTIES LOGIQUES
• 8 sorties opto-isolées PNP 24Vcc ± 25% avec isolation > 2KV
• Organisation : 1 x groupe de 8 sorties
• Alimentations sorties : 24Vcc ± 25%
• Courant maximum pour 8 sorties: 6A
• Courant maximum pour groupe de 4 sorties contiguës (1...4 / 5...8): 3A
• Courant maximum par sortie : 1A
• Courant maximum par groupe de 8 sorties 3A
• Intervention de protection contre la surcharge, sortie à 1,2A.
• Surtension sur l'entrée durant 1ms, maximum 1kV
• Sorties 1 et 2 configurables en PWM
(résolution 10 bits) et en fréquence (résolution 32 bits).
80139_MHW_R-TEMP4_1109_FRA

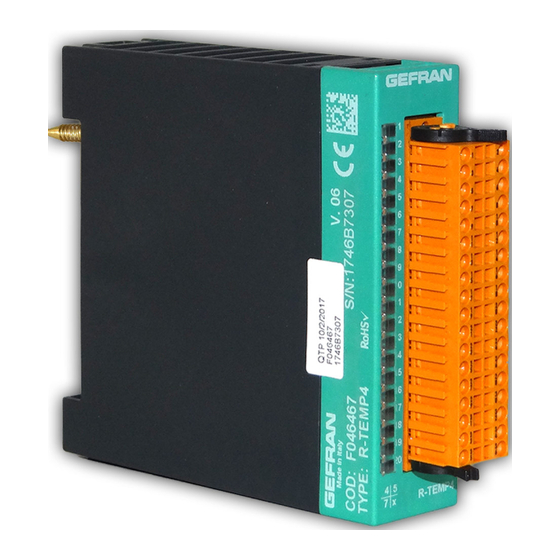

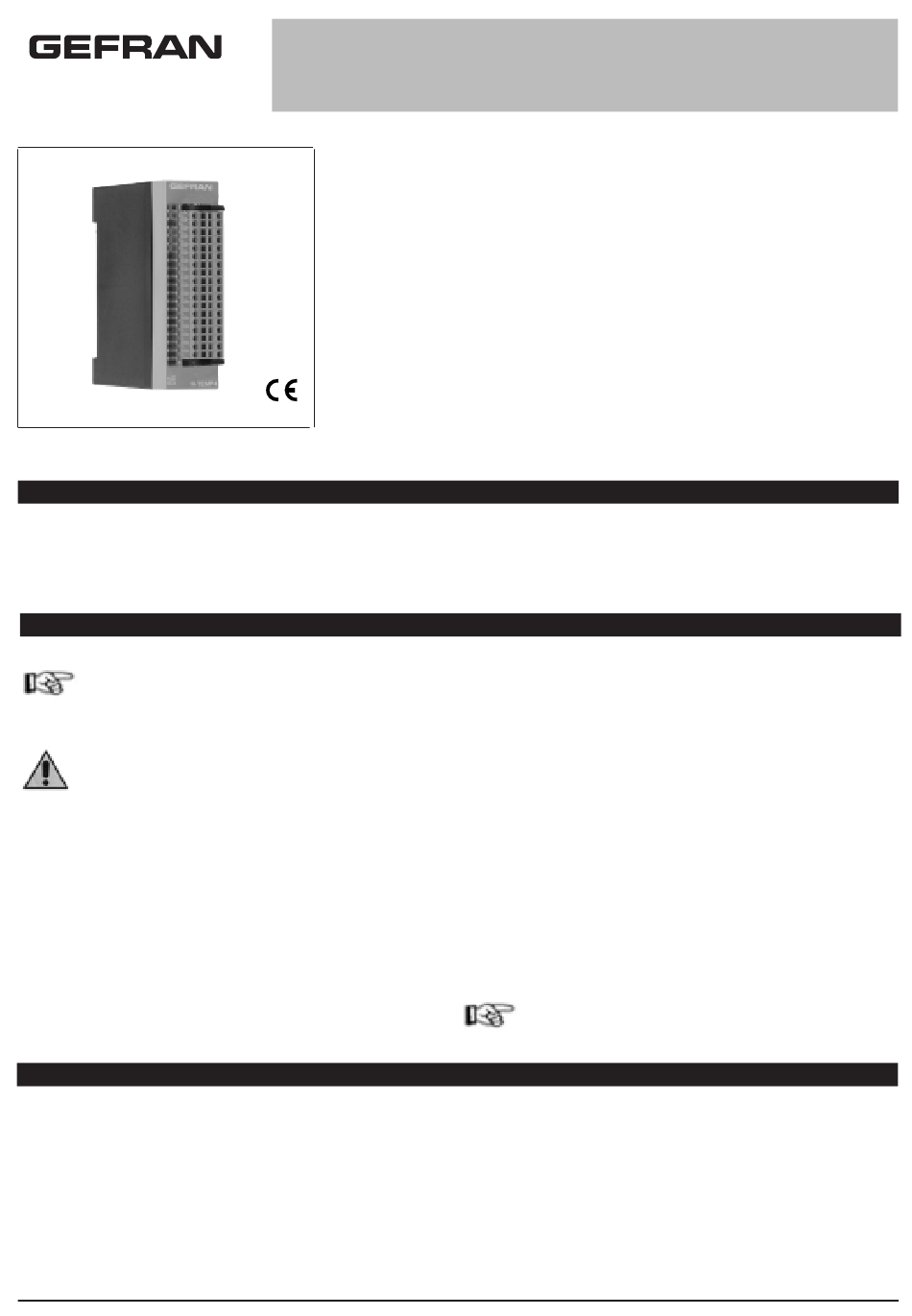

R-TEMP4
MODULE 8 SORTIES LOGIQUES + 4 ENTREES ANALOGIQUES + 2 ENTREES
TRANSFORMATEUR AMPERMETRIQUE
MODE D'EMPLOI
cod. 80139 / Edit 01 -11/09 - FRA
1 • PRINCIPALES CARACTÉRISTIQUES
2 •INSTALLATION ET CONNEXION
3 • CARACTERISTIQUES TECHNIQUES
• 2 entrées TA, conversion A/N à 16 bits
• Protection contre l'inversion de polarité, la surcharge et la sur-température
• Diode de diagnostic alimentations, E/S, état du module et alarme
• Connecteurs extractibles de série
Directive Direttiva 2004/108/CE.
Le système GILOGIK II est essentiellement destiné à fonctionner en
milieu industriel, installé dans les armoires de commande des machines
ou des installations de production.
Réglementation produit d'applicable EN 61131-2
La déclaration de conformité est disponible sur GEFRAN web:
www.gefran.com
• Conformité BT (basse tension)
selon la Directive Direttiva LVD 2006/95/CE.
Préconisations pour une installation correcte aux fins de l'EMC
Connexion des entrées et des sorties pour les modules
• Les circuits externes raccordés doivent respecter la double isolation.
• Pour connecter les entrées analogiques, procéder comme suit :
- séparer physiquement les câbles des entrées de ceux de
l'alimentation, des sorties et des raccordements de puissance ;
- utiliser des câbles torsadés et blindés, avec le blindage raccordé à la
terre à un seul endroit.
GEFRAN S.p.A. ne saurait être tenue en aucun cas pour
responsable d'éventuels dommages corporels ou matériels
résultant d'altérations ou d'une utilisation erronée, inappropriée
ou non conforme aux caractéristiques du régulateur et aux pre-
scriptions contenues dans le présent Manuel Utilisateur.
- Période PWM sélectionnable parmi:10s 5s, 2s, 1s,10ms, 4ms, 2ms, 1ms.
- Générateur de fréquence indépendant pour chaque voie, fréquence
maximum 10kHz, fréquence minimum 0,1Hz, programmable par
paliers de 0,01Hz
E
NTRÉES ANALOGIQUES
• 4 entrées opto-isolées avec isolation >2KV et conversion A/N à 16 bits.
Les entrées sont configurables par voie logicielle:
- Linéaire 0..10V (impédance d'entrée >1MΩ)
- Linéaire 0..2,5 V (impédance d'entrée >1MΩ)
- Linéaire 0..20mA (impédance d'entrée >125Ω)
- Potentiomètre (impédance d'entrée >1MΩ)

Publicité

loading

Sommaire des Matières pour gefran R-TEMP4

  • Page 1 être transporté, stocké, installé, utilisé et entretenu terre à un seul endroit. conformément aux modalités prescrites. GEFRAN S.p.A. ne saurait être tenue en aucun cas pour Dispositif adapté pour fonctionner en milieu industriel pollué de degré 2. responsable d'éventuels dommages corporels ou matériels Dispositif du type "UL open".
  • Page 2 Diode jaune Out3 CONNEXIONS +AIN1 +AIN2 FRONTALES Diode jaune Out4 GNDR1 GNDR2 Diode jaune Out5/RL1 Diode jaune Out6/RL2 Diode jaune Out7/RL3 VP_RTD3 VP_RTD4 Diode jaune Out8/RL4 -AIN3 -AIN4 +AIN3 +AIN4 Diode verte RUN GNDR3 GNDR4 Diode rouge ALARM R-TEMP4 80139_MHW_R-TEMP4_1109_FRA...
  • Page 3 4 • CONNEXIONS GEFRAN spa via Sebina, 74 - 25050 Provaglio d’Iseo (BS) Tel. 03098881 - fax 0309839063 - Internet: http://www.gefran.com 80139_MHW_R-TEMP4_1109_FRA...
