gefran R-GCANs Mode D'emploi

• Installation sur face arrière R-BUS(x)
• Connecteur DB9 mâle
Ce chapitre contient les instructions nécessaires pour une ins-
tallation correcte des GILOGIK II dans l'armoire de commande
de la machine ou du système hôte, ainsi que pour connecter
correctement l'alimentation, les entrées, les sorties et les inter-
faces du système.
Avant de procéder à l'installation, lire attentivement les
avertissements suivants !
Le non-respect de ces avertissements pourrait entraîner
des problèmes de sécurité électrique et de compatibilité
électromagnétique, outre à annuler la garantie.
Personnel qualifié
Seul un personnel qualifié peut installer et utiliser le système et ses
composants.
Utilisation conforme
Le système et ses composants sont exclusivement destinés à l'utilisa-
tion précisée dans la brochure. Pour garantir un fonctionnement correct
et sûr, le produit doit être transporté, stocké, installé, utilisé et entretenu
conformément aux modalités prescrites.
Dispositif adapté pour fonctionner en milieu industriel pollué de degré 2.
Dispositif du type "UL open"
Alimentation électrique
• GILOGIK II est DEPOURVU d'interrupteur On/Off : il appartient à
l'utilisateur de prévoir un interrupteur conforme aux exigences de
sécurité prescrites (label CE), pour couper l'alimentation en amont du
système.
L'interrupteur doit être placé près du système, à portée de main de
l'opérateur. Un seul interrupteur peut commander plusieurs systèmes.
• S'assurer que le système est bien relié à la terre, conformément aux
spécifications contenues dans le chapitre correspondant.
• Si le système est utilisé dans des applications comportant des risques
corporels et matériels, il doit être impérativement associé à des appa-
reils de sécurité auxiliaires.
Il est conseillé de prévoir la possibilité de vérifier l'intervention des
alarmes y compris pendant le fonctionnement régulier du système.
Ce dernier NE doit PAS être installé dans des endroits présentant
une atmosphère dangereuse (inflammable ou explosive) ; il ne doit
être raccordé à des éléments fonctionnant dans une telle atmosphère
qu'au travers d'interfaces appropriées et conformes aux normes en
vigueur en matière de sécurité.
80133B_MHW_R-GCANs_05-2021_FRA

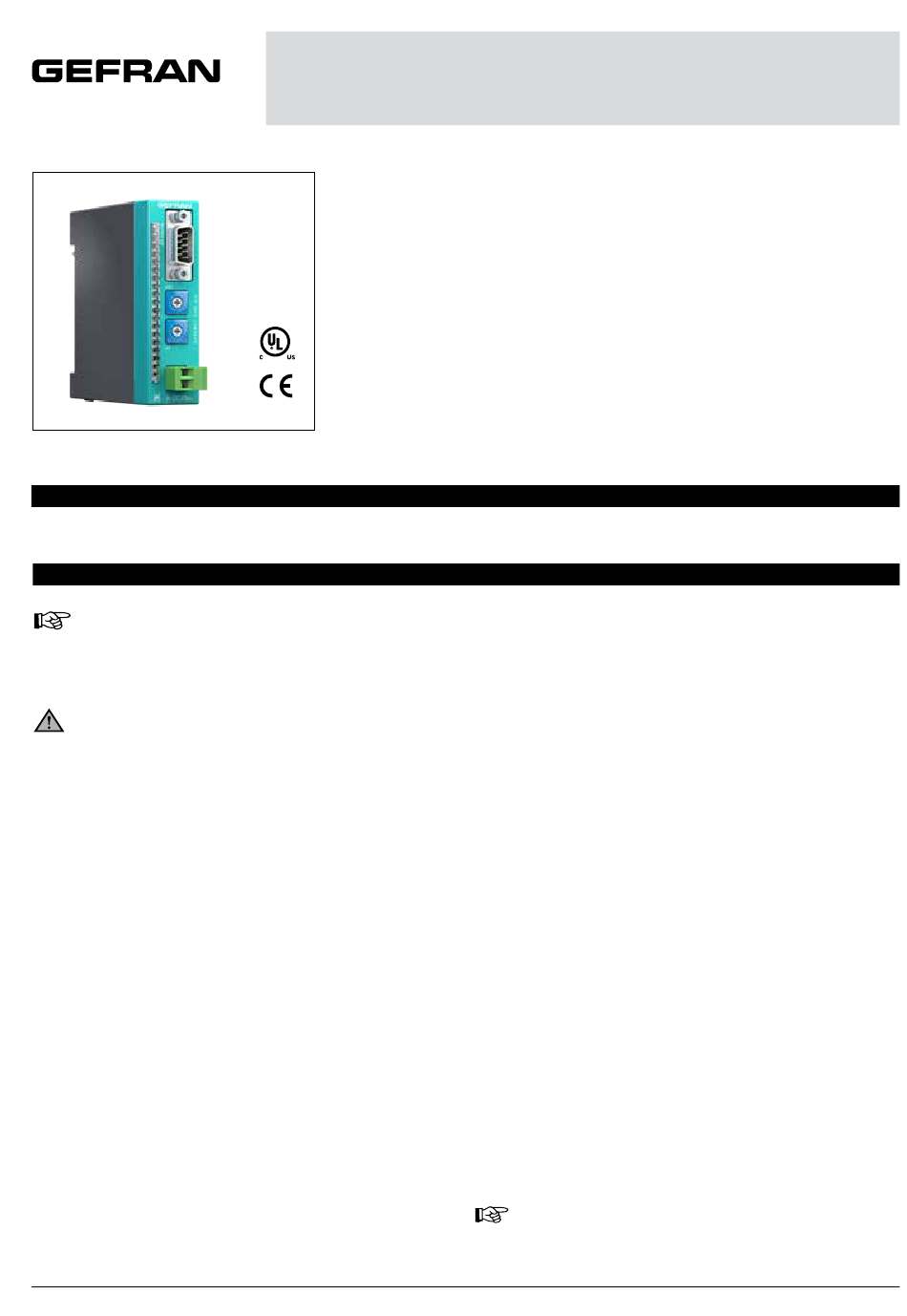

R-GCANs
MODULE PASSERELLE CANBUS CANOPEN ESCLAVE
MODE D'EMPLOI
cod. 80133B / Edit 02 - 05/2021 - FRA
1 • PRINCIPALES CARACTÉRISTIQUES
2 • INSTALLATION ET CONNEXION
• Alimentation 24Vdc
• Gestion de 16 modules GILOGIK II
Sécurité électrique et compatibilité électromagnétique:
LABEL CE : Conformité EMC (compatibilité électromagnétique)
• Respect de la directive 2014/30/UE
EN 61131-2 : automates programmables
Partie 2 : Exigences et essais des équipements.
Le système GILOGIK II est essentiellement destiné à fonctionner en
milieu industriel, installé dans les armoires de commande des ma-
chines ou des installations de production.
La déclaration de conformité est disponible sur GEFRAN web:
www.gefran.com
• Le dispositif est conforme aux normes UL508 file E198546.
Alimentation du module
• Alimentation avec dispositif de la classe 2
• L'alimentation des modules installés dans les armoires doit toujours
provenir directement d'un dispositif de sectionnement, doté d'un
fusible.
• Les instruments électroniques et les dispositifs électromécaniques de
puissance (relais, contacteurs, électrovalves, etc.) doivent toujours
être alimentés à partir de lignes séparées.
• Lorsque la ligne d'alimentation est fortement perturbée par la com-
mutation de groupes de puissance dotés de thyristors ou par des
moteurs, il convient d'utiliser un transformateur d'isolation uniquement
pour les régulateurs, en raccordant son blindage à la terre.
• Il est important que l'installation dispose d'une bonne connexion à la
terre :
- la tension entre le neutre et la terre ne doit pas être > 1V ;
- la résistance ohmique doit être <6Ω ;
• A proximité de générateurs haute fréquence ou de soudeuses à l'arc,
utiliser des filtres appropriés.
• Les lignes d'alimentation doivent être séparées des lignes d'entrée et
de sortie des instruments.
GEFRAN S.p.A. e saurait être tenue en aucun cas
pour responsable d'éventuels dommages corporels
ou matériels résultant d'altérations ou d'une utili-
sation erronée, inappropriée ou non conforme aux
caractéristiques du régulateur et aux prescriptions
contenues dans le présent Manuel Utilisateur.
