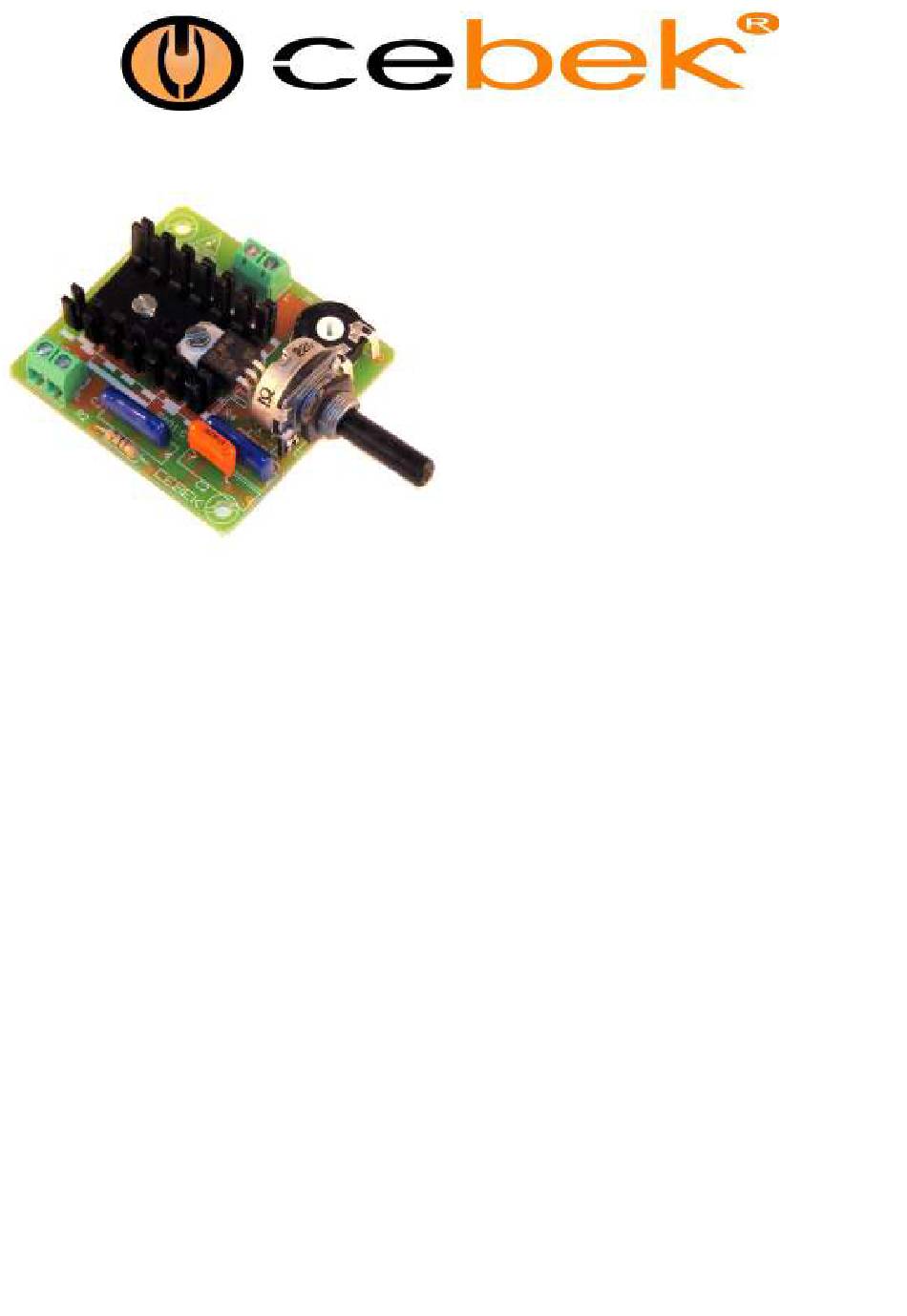

CEBEK R-8 Guide Rapide

Speed ​ ​ c ontroller for single phase AC up to 750 W. universal type, especially indicator for drills, vacuum cleaners, etc.. It also supports
other regulation resistive loads such as heaters or resistors.
Incorporates minimum adjustment potentiometer and terminals.
Does not support loads such as transformers, fluorescent, etc..
POWER : From 230 V. AC. , Use network cable and plug, (both must support a minimum of 6 A.), connect the input terminal indicated
as 230 V.
Install a fuse and a switch to the protection and safety, as reflected in the CE standard.
OPERATION: Once completed and verified connection to the input and the output, you can activate the switch supplying power, and
thanks to the potentiometer can adjust the engine speed.
MINIMUM SPEED ADJUSTMENT: To adjust the speed of the engine, first reset the speed adjustment potentiometer. After this
operation, adjust the variable resistor Minimum Adjustment until the engine minimize its speed. In the setting to never allow the
engine stops completely, as it may be damaged.
Once you have managed to adjust the minimum speed, use the speed setting potentiometer for normal motor control.
INSTALLATION: Do not install the module in the open, but is protected from the weather. Perform installation in a well ventilated box.
The circuit during operation dissipates large amounts of heat, poor ventilation reduce performance.
With a triac based operation, can generate interference to other devices. If this occurs, install a line filter to the outlet 230 V.
Régulateur de vitesse pour monophasé AC jusqu'à 750 W. type universel, en particulier indicateur pour perceuses, aspirateurs, etc.
Il soutient également d'autres charges résistives de régulation tels que les radiateurs ou des résistances.
Intègre potentiomètre et les bornes de réglage minimum.
Ne supporte pas les charges telles que les transformateurs, fluorescent, etc.
ALIMENTATION: De 230 V. AC. , Câble de réseau de l'utilisation et bouchons (les deux doivent supporter un minimum de 6 A.), reliez
la borne d'entrée indiqué que 230 V.
Installez un fusible et un interrupteur pour la protection et la sécurité, comme en témoigne la norme CE.
FONCTIONNEMENT: Une fois terminé et vérifié la connexion à l'entrée et à la sortie, vous pouvez activer l'interrupteur alimentation
en énergie, et grâce au potentiomètre permet de régler la vitesse du moteur.
MINIMUM AJUSTEMENT DE VITESSE: Pour régler la vitesse du moteur, d'abord réinitialiser le
accélérer potentiomètre de réglage. Après cette opération, régler le réglage minimum de résistance variable
jusqu'à ce que le moteur réduire sa vitesse. Dans le cadre de ne jamais permettre que le moteur s'arrête complètement, car il peut
être endommagé.
Une fois que vous avez réussi à régler la vitesse minimum, utiliser le potentiomètre de réglage de vitesse pour le contrôle normal du
moteur.
INSTALLATION: Ne pas installer le module à l'air libre, mais il est protégé des intempéries. Procéder à l'installation dans un boîtier
bien ventilé.
Le circuit pendant le fonctionnement dissipe grandes quantités de chaleur, une mauvaise ventilation réduire les performances.
Avec un fonctionnement basé sur Triac, peut générer des interférences avec d'autres appareils. Si cela se produit, installez un filtre
de ligne à la sortie 230 V.
A.C. SPEED REGULATOR
RÉGULATEUR DE VITESSE A.C.
RECULADOR DE VELOCIDAD C.A.
Operating Voltage. .................................230 V. A.C.
Output. ...................................................Triac.
Maximum Output Power. .......................375W. (1/2 CV).
Adjustment Margin. ................................From 33 up to 98%.
Minimum Operating voltage. ..................90 V.
Protection Aganst Interferences. ............Yes.
Sizes. .......................................................60 x 55 x 25 mm.
www.cebek.com - sat@cebek.com
½ CV
R-8
TECNHICAL CHARACTERISTICS
