Mode expert
En mode expert, des données supplémentaires sont affichées. Ce mode a été conçu pour les
applications spéciales ou l'intervention de service.
Il indique entre autres les données suivantes :
•
Signaux de toutes les sondes connectées,
•
État de l'interrupteur à flotteur,
•
Taux de régulation « chaud » et « froid »,
•
Débit et pression (si l'appareil est équipé en conséquence),
•
Sorties de toutes les vannes,
•
Sorties « Pompe » et « Contact préliminaire chauffage » ainsi que
•
État du disjoncteur du moteur

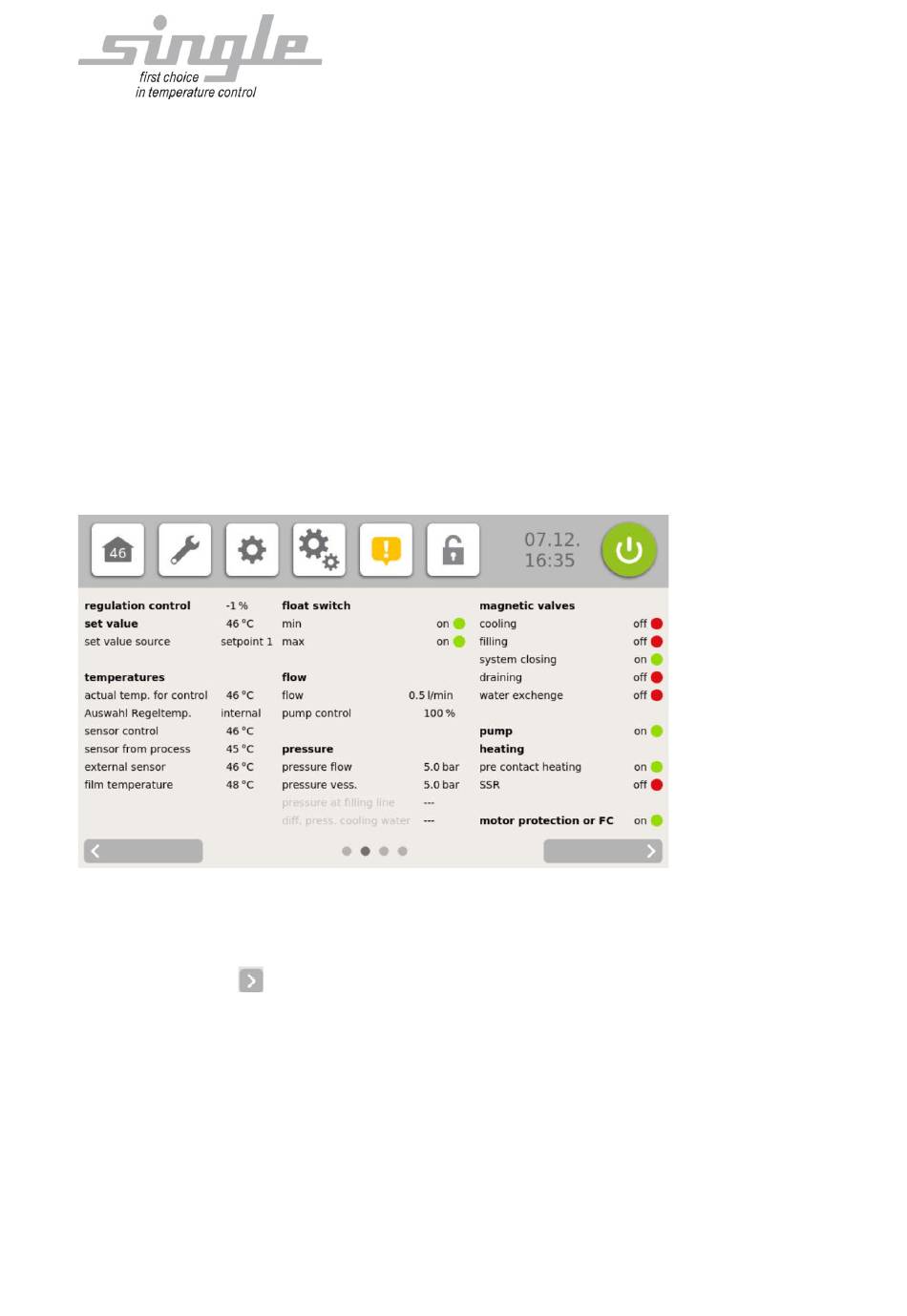

La figure suivante en donne un exemple :
Certaines parties de l'affichage sont connectées à des capteurs optionnels (par ex. pour la pression)
ou à des actionneurs optionnels (par ex. vanne de fermeture du système). Si ces options ne sont pas
intégrées, les valeurs correspondantes ne sont pas affichées.
Appuyer sur la flèche
puis au mode graphique.
Traduction du manuel de l'utilisateur d'origine
Page 12/59
en bas à droite pour accéder à une deuxième image avec plus de contenu,
