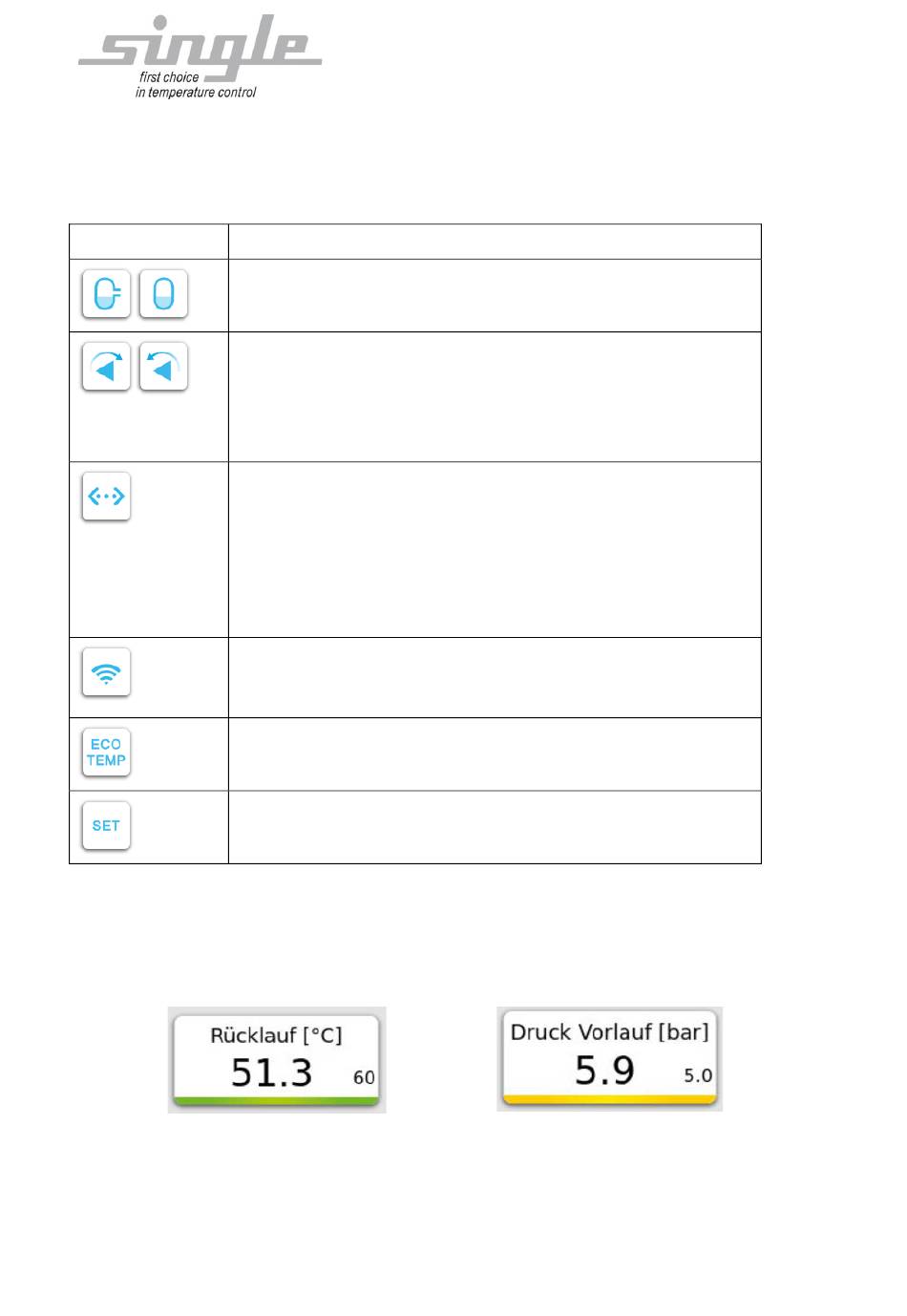

Les pictogrammes à la gauche et à la droite de l'affichage de température indiquent dans quel état se
trouve le système.
Symbole
Signification
La fermeture du système est ouverte ou fermée (uniquement pour
appareils à eau sous pression). Si ce bouton est utilisable, il permet
aussi de régler la température de fermeture du système.
La pompe tourne dans le sens spécifié de rotation.
(flèche vers la droite : fonctionnement normal ; flèche vers la gauche :
fonctionnement inversé, par ex. avec la fonction anti-fuite). Avec les
thermorégulateurs pourvus d'une régulation du régime, le bouton peut
être utilisé et il permet également de paramétrer la régulation du
régime.
Icône d'interface :
Gris : Interface pas activée ou aucun protocole sélectionné dans les
paramètres de communication
Bleu (clignotant) : Interface active et appareil envoie ou reçoit des
données via l'interface
Bleu (continu) : Protocole sélectionné, mode interface désactivé
Rouge (clignotant) : Mode interface activé, mais aucune
communication établie
Bleu : La communication a lieu via le réseau.
Rouge : Aucune communication n'a lieu via le réseau.
Gris : ECOTEMP pas activé
Vert : ECOTEMP en mode veille
Bleu : ECOTEMP actif
La valeur de consigne de température peut être entrée ici.
Les quatre boutons du bas indiquent des tailles de process importantes. Les valeurs peuvent être
soulignées en couleur.
Le vert signifie que la valeur est dans la plage souhaitée ou qu'aucune valeur n'a été saisie.
Le jaune signifie qu'une valeur de process n'est pas dans la plage souhaitée.
Le rouge signifie une alarme, c'est-à-dire que le fonctionnement sûr de l'appareil est compromis.
Selon l'équipement de l'appareil, les boutons affichent deux valeurs en alternance, par ex. Pression du
réservoir et Pression aller. Les valeurs limites peuvent être réglées en actionnant la valeur sur le
bouton.
Traduction du manuel de l'utilisateur d'origine
Page 10/59
