Les boutons ont une valeur représentée en grand au milieu, il s'agit de la valeur actuelle de process.
Si des avertissements ou des alarmes sont définis pour la taille de process correspondante, ils sont
affichés à gauche (limite inférieure) ou à droite (limite supérieure) sur le bouton correspondant.
Sur le côté droit du panneau de commande se trouve un graphique indiquant la température, le taux
de régulation et le régime de la pompe.
Appuyer sur la flèche
Traduction du manuel de l'utilisateur d'origine
Page 11/59

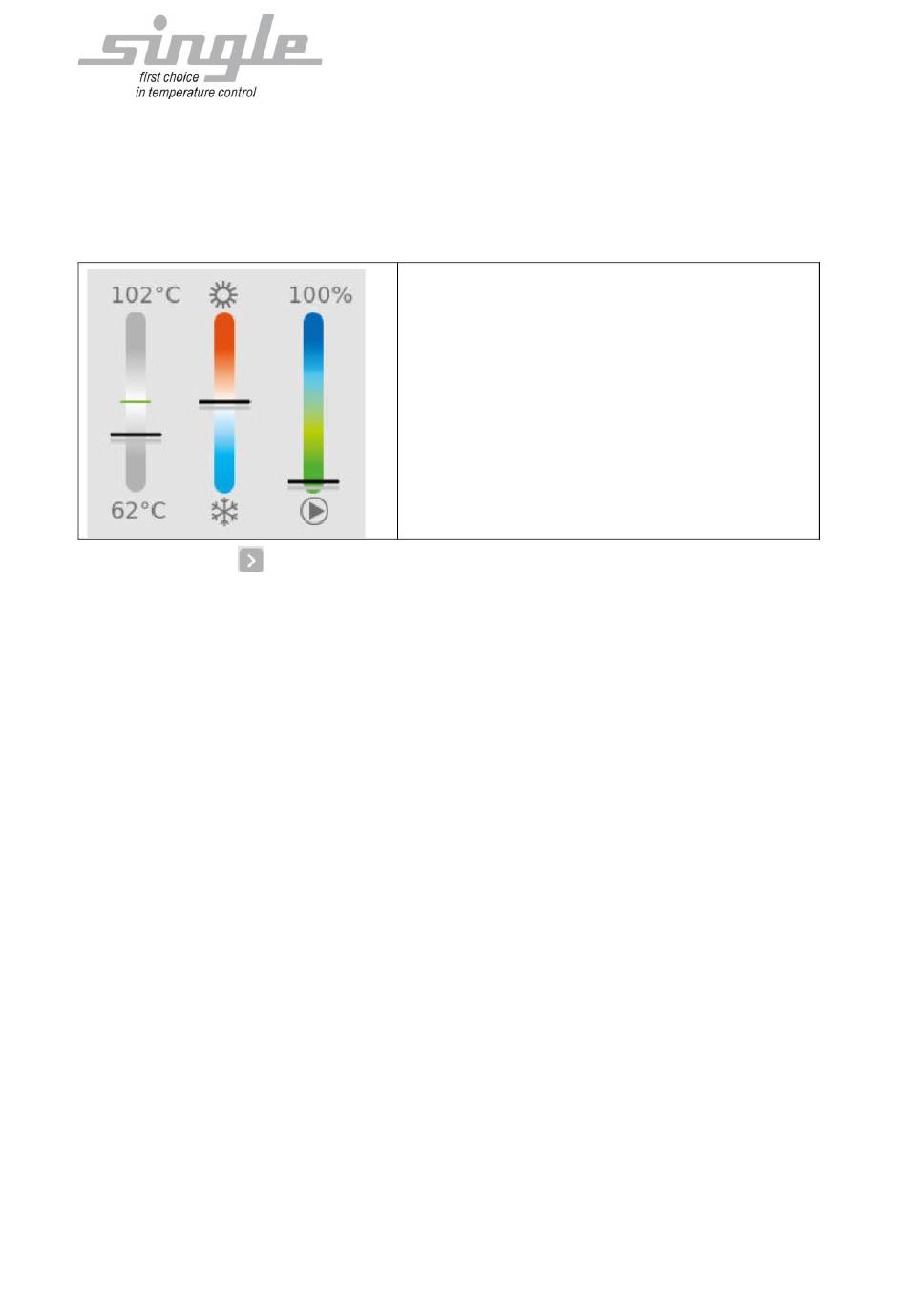

La partie gauche du graphique montre la température
réelle (barre noire) par rapport à la température de
consigne (barre verte).
La partie centrale du graphique indique le taux de
régulation. Si la barre noire est en haut, l'appareil
chauffe à plein régime. Si la barre noire est en bas,
l'appareil refroidit à plein régime ; si elle se trouve
entre les deux, c'est selon la charge partielle. En
position centrale, l'appareil ne chauffe ni ne refroidit.
La partie droite du graphique indique le régime de la
pompe. Si la barre noire est en haut, le régime est à
100 %, en dessous, il dépend de la charge partielle.
en bas à droite du panneau de contrôle pour passer en mode expert.
