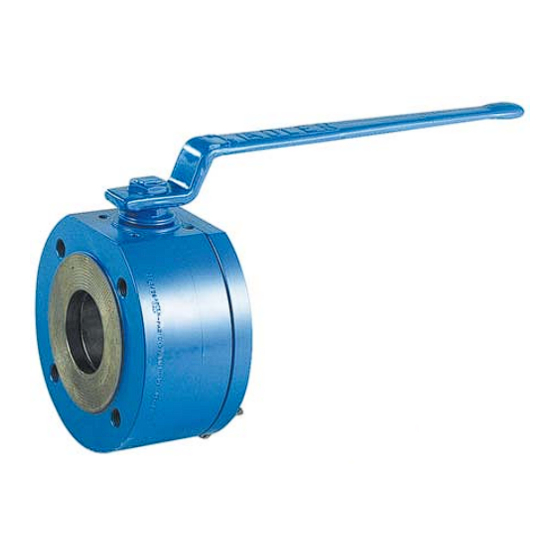

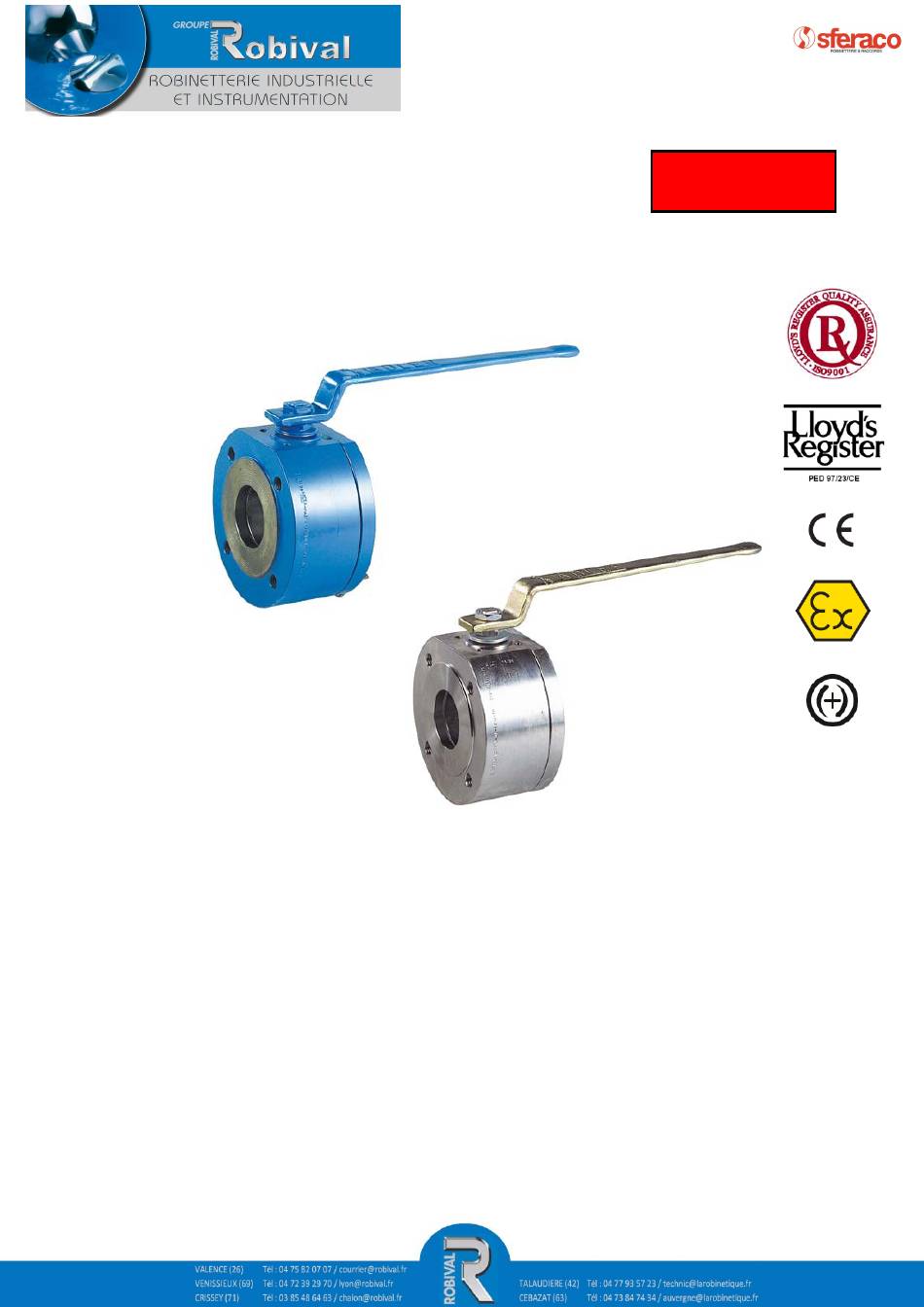

R OBINET A TOURNANT SPHERIQUE MODELE
ETROIT ADLER TYPES FA1/FA2/FB1/FB2
Dimensions :
Raccordement :
Température Mini :
Température Maxi :
Pression Maxi : 40 Bars jusqu'au DN80, 16 bars au-delà
Caractéristiques : Motorisable
Matière : Acier carbone ou Acier inox
DN 15 à 250 mm
Entre brides ISO PN16/40
- 28°C
+ 200°C
Sphère non dépassante
Double système antistatique
Atex
REF.720/770
Publicité
Manuels Connexes pour sferaco 720
Sommaire des Matières pour sferaco 720
- Page 1 REF.720/770 R OBINET A TOURNANT SPHERIQUE MODELE ETROIT ADLER TYPES FA1/FA2/FB1/FB2 Dimensions : DN 15 à 250 mm Raccordement : Entre brides ISO PN16/40 Température Mini : - 28°C Température Maxi : + 200°C Pression Maxi : 40 Bars jusqu’au DN80, 16 bars au-delà...
- Page 2 GAMME : Corps acier entre brides ISO PN40 jusqu'au DN80 puis ISO PN16 à partir du DN100 Ref. 720 du DN 15 au DN 250 (*) Corps acier inox entre brides ISO PN40 jusqu'au DN80 sauf DN65 ISO PN16 puis ISO PN16 à partir du DN100 Ref. 770 du DN 15 au DN 200 (*) ...
-
Page 3: R Obinet A Tournant Spherique Modele
ETROIT ADLER TYPES FA1/FA2/FB1/FB2 NOMENCLATURE ROBINET DN 15-40 ( MODELE ADLER FA1 ) : DETAIL JOINTS PRESSE ETOUPE : Repère Désignation Matériaux Ref. 720 DN15-40 Matériaux Ref. 770 DN15-40 ( * : Compris Corps Acier forgé ASTM A105 Inox forgé ASTM A479 316L... - Page 4 R OBINET A TOURNANT SPHERIQUE MODELE REF.720/770 ETROIT ADLER TYPES FA1/FA2/FB1/FB2 NOMENCLATURE ROBINET 720 DN 50-250 ET 770 DN 50-100 ( MODELE ADLER FA2 ) : DETAIL JOINTS PRESSE ETOUPE : Repère Désignation Matériaux Ref. 720 DN50-250 Matériaux Ref. 770 DN50-100...
- Page 5 REF.720/770 R OBINET A TOURNANT SPHERIQUE MODELE ETROIT ADLER TYPES FA1/FA2/FB1/FB2 NOMENCLATURE ROBINET 770 DN 125 ( MODELE ADLER FB1 ) : DETAIL JOINTS PRESSE ETOUPE : ( * : Compris Repère Désignation Matériaux Ref. 770 DN125 dans le kit de Corps Inox forgé...
- Page 6 R OBINET A TOURNANT SPHERIQUE MODELE REF.720/770 ETROIT ADLER TYPES FA1/FA2/FB1/FB2 NOMENCLATURE ROBINET 770 DN 150-200 ( MODELE ADLER FB2 ) : DETAIL JOINTS PRESSE ETOUPE : Repère Désignation Matériaux Ref. 770 DN150-200 ( * : Compris Corps Inox forgé ASTM A479 316L...
- Page 7 REF.720/770 R OBINET A TOURNANT SPHERIQUE MODELE ETROIT ADLER TYPES FA1/FA2/FB1/FB2 NOMENCLATURE REDUCTEUR Repère Désignation Matériaux Ref. 9830260 à 9830264 Vis boitier DIN 933 classe 8.8 Rondelle Vis indicateur DIN 86 classe A2 Plaque d’identification Acier S235 JR Indicateur Acier S235 JR...
- Page 8 REF.720/770 R OBINET A TOURNANT SPHERIQUE MODELE ETROIT ADLER TYPES FA1/FA2/FB1/FB2 DIMENSIONS ROBINETS DN 15 – 40 MODELE FA1 ( en mm ) : Ref. Ø P 720 / 770 Poids (en Kg)
- Page 9 REF.720/770 R OBINET A TOURNANT SPHERIQUE MODELE ETROIT ADLER TYPES FA1/FA2/FB1/FB2 DIMENSIONS ROBINETS 720 DN 50 - 250 ET 770 DN 50 - 100 MODELE FA2 ( en mm ) : Ref. Ø P 720 / 770 42.5 51.5 77.5...
- Page 10 REF.720/770 R OBINET A TOURNANT SPHERIQUE MODELE ETROIT ADLER TYPES FA1/FA2/FB1/FB2 DIMENSIONS ROBINET 770 DN 125 MODELE FB1 ( en mm ) : Ref. Ø P Poids (Kg)
- Page 11 REF.720/770 R OBINET A TOURNANT SPHERIQUE MODELE ETROIT ADLER TYPES FA1/FA2/FB1/FB2 DIMENSIONS ROBINETS 770 DN 150 - 200 MODELE FB2 ( en mm ) : Ref. Ø P Poids (Kg)
- Page 12 R OBINET A TOURNANT SPHERIQUE MODELE REF.720/770 ETROIT ADLER TYPES FA1/FA2/FB1/FB2 DIMENSIONS PLATINE ISO ET AXE DN 15 – 40 MODELE FA1 ( en mm ) : DN 15 – 40 ( MODELE FA1 ) 32.5 46.5 16.5 16.5 19.5 Ø...
- Page 13 R OBINET A TOURNANT SPHERIQUE MODELE ETROIT ADLER TYPES FA1/FA2/FB1/FB2 DIMENSIONS PLATINE ISO ET AXE REF.720 DN50–250 ET 770 DN50-100 MODELE FA2 ( en mm ) : REF. 720 DN 50 – 250 ET REF. 770 DN 50 - 100 ( MODELE FA2 ) 90.5...
- Page 14 REF.720/770 R OBINET A TOURNANT SPHERIQUE MODELE ETROIT ADLER TYPES FA1/FA2/FB1/FB2 DIMENSIONS PLATINE ISO ET AXE REF.770 DN125–200 MODELE FB1 ET FB2 ( en mm ) : REF. 770 DN125 MODELE FB1 REF. 770 DN 150-200 ( MODELE FB2 ) Ø...
- Page 15 REF.720/770 R OBINET A TOURNANT SPHERIQUE MODELE ETROIT ADLER TYPES FA1/FA2/FB1/FB2 DIMENSIONS TROUS TARAUDES ( POUR FIXATION SUR BRIDES en mm ) : (PN40) (PN40) (PN40) (PN40) (PN40) (PN40) (PN16) (PN40) (PN40) (PN16) (PN16) (PN16) (PN16) (PN16) Ø K Nb x Ø L...
- Page 16 REF.720/770 R OBINET A TOURNANT SPHERIQUE MODELE ETROIT ADLER TYPES FA1/FA2/FB1/FB2 DIMENSIONS SYSTEME HOMME MORT DEADMAN ( en mm ) : Ref. 9830160 9830161 9830162 9830163 9830164 9830165 70.5 70.5 83.5 83.5 41.5 41.5 47.5 47.5 55.5...
- Page 17 R OBINET A TOURNANT SPHERIQUE MODELE REF.720/770 ETROIT ADLER TYPES FA1/FA2/FB1/FB2 DIMENSIONS REDUCTEURS ( en mm ) : 15-50 65-80 100-150 50.5 50.5 79.5 129.5 Ø R Ø V Poids ( Kg ) 18.2 Ref. 9830260 9830261 9830262 9830263 9830264...
- Page 18 R OBINET A TOURNANT SPHERIQUE MODELE REF.720/770 ETROIT ADLER TYPES FA1/FA2/FB1/FB2 CARACTERISTIQUES REDUCTEURS 15-50 65-80 100-150 Ref. 9830260 9830261 9830262 9830263 9830264 Rapport de 40 :1 40 :1 37 :1 34 :1 38 :1 réduction Couple d’entrée ( Nm )
- Page 19 R OBINET A TOURNANT SPHERIQUE MODELE REF.720/770 ETROIT ADLER TYPES FA1/FA2/FB1/FB2 NORMALISATIONS Fabrication suivant la norme ISO 9001:2008 DIRECTIVE 97/23/CE : CE N° 0038 Catégorie de risque III module H Conception suivant la norme BS EN 12516-2 ...
-
Page 20: Regles Generales
R OBINET A TOURNANT SPHERIQUE MODELE REF.720/770 ETROIT ADLER TYPES FA1/FA2/FB1/FB2 INSTRUCTIONS DE MONTAGE ET MAINTENANCE : REGLES GENERALES : Bien vérifier l’adéquation entre le robinet et les conditions de service réelles (nature du fluide, pression et température) ...
