sferaco 737 Fiche Technique
Liens rapides

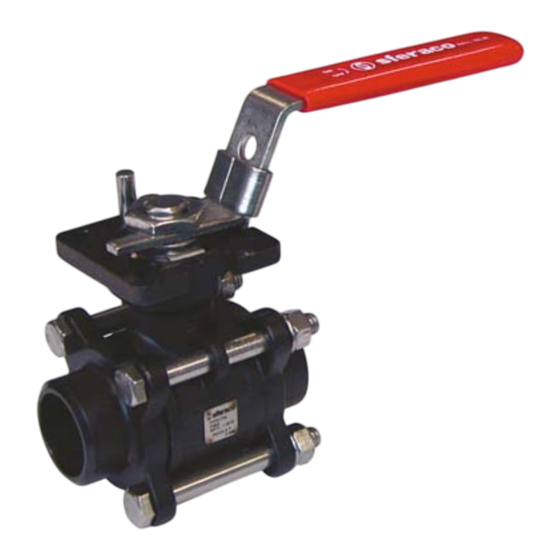

REF.737-738-739
ROBINET A TOURNANT SPHERIQUE 3 PIECES
AVEC PLATINE ISO PN63 GAMME PERFORMANCE
Certificat 3.1
Dimensions :
DN 8 à 100 mm
Raccordement :
Taraudé BSP, à souder S.W. ou B.W.
Température Mini :
- 20°C
Température Maxi :
+ 220°C
Pression Maxi : 63 Bars jusqu'au DN50, 40 Bars au-delà
Caractéristiques : Motorisable ( montage direct )
Sièges PTFE chargés inox
Axe inéjectable
Atex
Matière : Acier carbone ASTM A216 WCB
Manuels Connexes pour sferaco 737
Sommaire des Matières pour sferaco 737
- Page 1 REF.737-738-739 ROBINET A TOURNANT SPHERIQUE 3 PIECES AVEC PLATINE ISO PN63 GAMME PERFORMANCE Certificat 3.1 Dimensions : DN 8 à 100 mm Raccordement : Taraudé BSP, à souder S.W. ou B.W. Température Mini : - 20°C Température Maxi : + 220°C Pression Maxi : 63 Bars jusqu’au DN50, 40 Bars au-delà...
-
Page 2: Caracteristiques
COURBE PRESSION / TEMPERATURE : Pression (Bar) GAMME : RTS 3 pièces corps acier carbone gamme Performance Ref. 737/738/739 du DN 8 au DN 100 Gaine de poignée bleue Ref. 9830432-9830436 du DN 8 au DN 100 RACCORDEMENT : ... - Page 3 REF.737-738-739 ROBINET A TOURNANT SPHERIQUE 3 PIECES AVEC PLATINE ISO PN63 GAMME PERFORMANCE NOMENCLATURE Repère Désignation Matériaux ( * : Compris dans le kit joints ) Corps ASTM A216 WCB Sphère ASTM A351 CF8M Inox AISI 316 Embouts ASTM A216 WCB Siège...
- Page 4 REF.737-738-739 ROBINET A TOURNANT SPHERIQUE 3 PIECES AVEC PLATINE ISO PN63 GAMME PERFORMANCE DIMENSIONS MODELES TARAUDEES REF.737 ( en mm ) : DN 1/4" – 3" DN 4" Dimensions de l’axe : Ref. 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2"...
- Page 5 REF.737-738-739 ROBINET A TOURNANT SPHERIQUE 3 PIECES AVEC PLATINE ISO PN63 GAMME PERFORMANCE DIMENSIONS MODELES A SOUDER B.W. REF. 738 ( en mm ) : DN 8 – 80 DN 100 Dimensions de l’axe : Ref. Ø D 12.5 15.8 20.9...
- Page 6 REF.737-738-739 ROBINET A TOURNANT SPHERIQUE 3 PIECES AVEC PLATINE ISO PN63 GAMME PERFORMANCE DIMENSIONS MODELES A SOUDER S.W. REF. 739 ( en mm ) : DN 8 – 80 DN 100 Dimensions de l’axe : Ref. Ø Passage 11.5 12.5 63.5...
- Page 7 REF.737-738-739 ROBINET A TOURNANT SPHERIQUE 3 PIECES AVEC PLATINE ISO PN63 GAMME PERFORMANCE DIMENSIONS PLATINE ISO ET AXE ( en mm ) : 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2"1/2 3" 4" 13.7 Ø K N x Ø Z...
- Page 8 REF.737-738-739 ROBINET A TOURNANT SPHERIQUE 3 PIECES AVEC PLATINE ISO PN63 GAMME PERFORMANCE COUPLES DE MANŒUVRE ( en Nm sans coefficient de sécurité ) 1/4" 3/8" 1/2" 3/4" 1" 1"1/4 1"1/2 2" 2“1/2 3“ 4“ Couple ( Nm ) 14.5 COUPLES DE SERRAGE DES TIRANTS ( en Nm) 1/4"...
- Page 9 REF.737-738-739 ROBINET A TOURNANT SPHERIQUE 3 PIECES AVEC PLATINE ISO PN63 GAMME PERFORMANCE INSTRUCTIONS DE MONTAGE ET DE MAINTENANCE AVANT MONTAGE : Les tuyauteries doivent être parfaitement nettoyées et exemptes de toutes impuretés pouvant endommager les étanchéités et la sphère.
