Altec SI-MAX Notice D'installation

CARACTERISTIQUES
Tension d'alimentation sur +12V Charge : 12 à 14.5 Vdc
Tension de sortie sur +BAT :
Ondulation résiduelle admissible :
Consommation hors alarme sur batterie : 5 mA
Consommation en alarme sur batterie :
Tension de commande (+BL) :
Tension de déclenchement :
Tension de réarmement :
Niveau sonore à 1 m. :
Degré de protection :
Environnement :
Température d'utilisation :
Dimensions :
Type de câbles pour le raccordement :
Câble 3 paires rigide : diamètre >= à 0.5 mm
souple : diamètre >= à 0.2 mm
Types de batteries internes :
12V 2.1Ah YUASA
12V 2.1Ah YUCELL
12V 2.1Ah POWERSONIC
12V 2.2Ah ELECKSON
12V 2.3Ah ACD
12V 2.1Ah SUNLIGHT
Autonomie sur batterie interne :
Durée de l'alarme :
La SI-MAX est admise aux marques NF et A2P « 3 boucliers »
conformément à la norme NF C 48-265 et au référentiel de certification NF324-H58
Certificat n°: 3130000280 Unité de fabrication : 122P2
CNPP Certification
http://www.cnpp.com
AFNOR Certification :
http://www.marque-nf.com
Compatibilité électromagnétique : conforme aux normes NF EN 50130-4 et NF EN 55022
Sécurité électrique : conforme à la norme EN 60950 éd. Oct. 2000
N° INCERT : B-712-0001
13.8 Vdc (+/- 0.2 Vdc)
250 mV
1.6 A
9 à 16 Vdc (0.1 mA)
inférieure à 4 Vdc
supérieure à 9 Vdc
> 117 dBa
IP31 IK08
Classe II – Intérieur général
-10°C à +55°C
192 X 182 X 62 mm
NP2.1-12FR
Y2.1-12FR
PS 1220 V0
BEL120022
ST20
SP 12-2.1V0
72 heures
31 minutes
Sirène d'alarme intérieure auto alimentée
Version 1
Fabrication Française

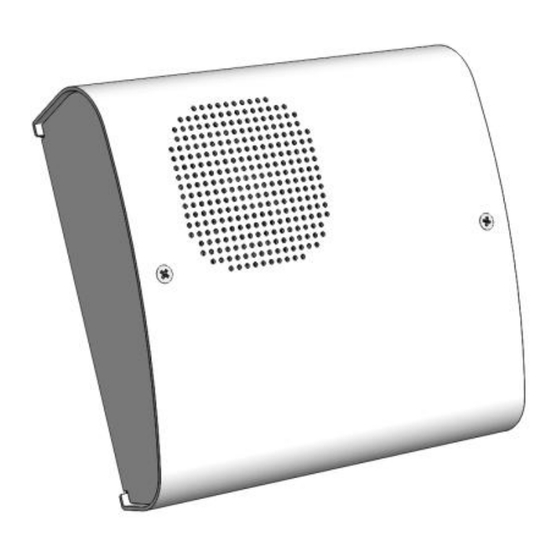

La SI-MAX est une sirène intérieure... TRES PUISSANTE !
En boîtier métallique discret, auto protégée à l'ouverture et à l'arrachement avec
logement pour batterie interne 12V - 2Ah, la SI-MAX est la solution
incontournable pour dissuader tout intrus.
La borne « +12V CHARGE » est utilisée pour la charge constante de la batterie interne de la
sirène.
La SI-MAX offre une double régulation de charge pour la batterie :
- Régulation du courant de charge à 100 mA, suffisant pour charger normalement la
batterie interne. En alarme seule la batterie interne est sollicitée. Ce qui protège
efficacement le chargeur de la centrale d'alarme lorsque plusieurs sirènes sont
alimentées par ce dernier.
- Régulation de la tension de charge à 13,8 Vdc : même si la tension de charge
délivrée par la centrale d'alarme n'est pas suffisamment élevée, la SI-MAX amplifie
celle-ci pour fournir à la batterie une tension de charge optimale de 13,8 Vdc
garantissant ainsi une parfaite charge.
La SI-MAX dispose d'une autoprotection à l'ouverture et à l'arrachement sans réglages.
L'autoprotection à l'arrachement ne peut fonctionner qu'en ajoutant une vis de fixation par-dessus
la carte (vis 55-65mm de longueur, dia : 4 à 5 mm). La vis vient se placer par-dessus la carte
électronique. Elle doit être vissée dans le mur jusqu'à ce que sa tête entre en contact avec le
circuit électronique sans forcer sur ce dernier. Pour faciliter le positionnement de cette vis, aidez
vous du gabarit de perçage fourni.
_________________________________________________
FONCTIONNEMENT
Une tension positive de 9 à 16V continue sur la borne « +BL SIR » permet de bloquer ou de
réarmer la SI-MAX. A la disparition de cette tension de blocage, l'alarme sonore est activée pour
une durée de 31 minutes. A la fin de cette temporisation, la SI-MAX se met en état de veille, ce
qui évite de détériorer la batterie interne par une décharge complète.
Pour déclencher à nouveau, il faut réarmer la SI-MAX : la tension de blocage de 9 à 16V doit
réapparaître sur la borne « +BL SIR» pendant au moins 1 seconde.
A noter que lors de la mise sous tension, la SI-MAX ne déclenche pas même si la tension de
blocage est absente. Il faut tout d'abord armer en appliquant le signal de blocage pendant au
moins 1 seconde.
De plus ,l'alimentation étant fournie par la borne « +12V CHARGE» qui limite le courant à 100mA,
la SI-MAX ne pourra déclencher qu'en présence de la batterie interne 12V-2Ah.
SI-MAX et Altec sont des marques déposées par A.T.L.S.
NOTINS0FR000009-V1.05
NOTICE D'INSTALLATION
