Altec SIRUS Notice D'installation

ENTREE I/O
Configurations pour entrée I/O
Signal Marche/Arrêt Signal Marche/Arrêt
Flash uniquement Flash et bips sonores
faible volume
La signalisation de mise EN ou HORS service de l'installation d'alarme déclenche une série de
bips courts ainsi que le clignotement du flash, lors du basculement de la tension de blocage de
12V à 0VDC. Au retour de la tension de blocage, la SIRUS génère une nouvelle série de bips
avec clignotement du flash plus longs cette fois pour distinguer les deux états.
Pour cette fonction, La SIRUS permet de choisir entre deux niveaux sonores des bips (S3.3) ou
même de désactiver les bips sonores (S3.4) et ainsi ne conserver que le clignotement du flash.
Il est également possible de configurer cette entrée pour commander le flash séparément.
Utiliser un tournevis pour positionner les 4 interrupteurs de configuration de la sirène.
CARACTERISTIQUES TECHNIQUES
Tension d'alimentation directe : De 9 à 15 VDC
Tension d'alimentation sur +12V CHR : De 12,0 à 14,5 VDC
Tension de Sortie sur +BAT : 13.8 VDC (+/-0.2 Vdc)
Ondulation résiduelle admissible : 250mV
Consommation en veille : 5 mA
Autonomie sur batterie interne : 72 heures
Durée de l'alarme : EXT : 180 secondes / INT : 31 minutes
Consommation en alarme & puissance acoustique : EXT MAX : 1.0A 107 dB à 1m
Consommation en alarme lumineuse seulement : 20 mA
Tension de commande « SIR » et « I / O » : De 9 à 16 VDC (0,1mA)
Tension de déclenchement « SIR » et « I / O » : Inférieure à 3 VDC
Tension de réarmement « SIR » et « I / O » : Supérieure à 9 VDC
Degré de protection : IP 43 IK 08
Environnement : Classe IV – Extérieur général
Température d'utilisation : -25°C à +70°C
Type de câble pour le raccordement : Câble 3 paires rigide : Ø >= 0,5mm
Types de batteries de secours : 12V 2.1Ah
Compatibilité électromagnétique : conforme aux normes NF EN 50130-4 et NF EN 55022
Sécurité électrique : conforme à la norme EN 60950 éd. Oct. 2000
Signal Marche/Arrêt L'entrée I/O utilisée
comme commande
Flash et bips sonores
séparée pour flash
volume Fort
EXT MIN : 0.4A 100 dB à 1m
INT MAX : 1.6A 113 dB à 1m
INT MIN : 0.8A 105 dB à 1m
Boîtier : Poly carbonate / classe V0 / anti-UV
souple : Ø >= 0,2mm
YUASA NP2.1-12FR
12V 2.1Ah YUCELL Y2.1-12FR
12V 2.0Ah POWERSONIC PS 1220 V0
12V 2.2Ah ELECKSON BEL120022
12V 2.3Ah ACD ST20
12V 2.3Ah SUNLIGHT SP 12-2.1V0
12V 2.0Ah SEPTAM SP020

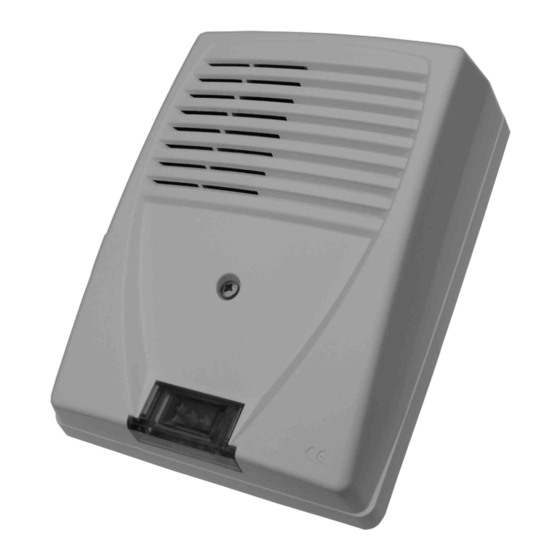

Sirène d'alarme extérieure auto alimentée
Fabrication Française
BOITIER EN
POLY CARBONATE
LEDs
La SIRUS est admise aux marques NF et A2P « 3 boucliers » conformément aux normes
NFC48-265 et NFC48-266 et au référentiel de certification NF324-H58
Certificat n°: 3230400691 – Unité de fabrication : N° 122 P2
CNPP Certification (centre national de prévention et de protection):
http://www.cnpp.com
AFNOR Certification :
http://www.marque-nf.com
Conformément à notre politique d'amélioration continue de nos produits, les informations contenues dans
cette notice peuvent faire l'objet de modifications sans préavis. ATLS ne pourra être tenue responsable des
erreurs contenues dans ce document, ni des dommages fortuits ou consécutifs ayant trait à la fourniture, la
qualité ou l'usage de ce dernier.
Les produits de la gamme ALTEC sont conçus et fabriqués en France par la société ATLS
SIRUS et ALTEC sont des marques déposées par ATLS
NOTINS0FR000018-V1.07
NOTICE D'INSTALLATION
Photo non contractuelle
