Altec SIRYNX RF Mode D'emploi

Gamme sirènes radio 869 MHz
Fabriqué en FRANCE

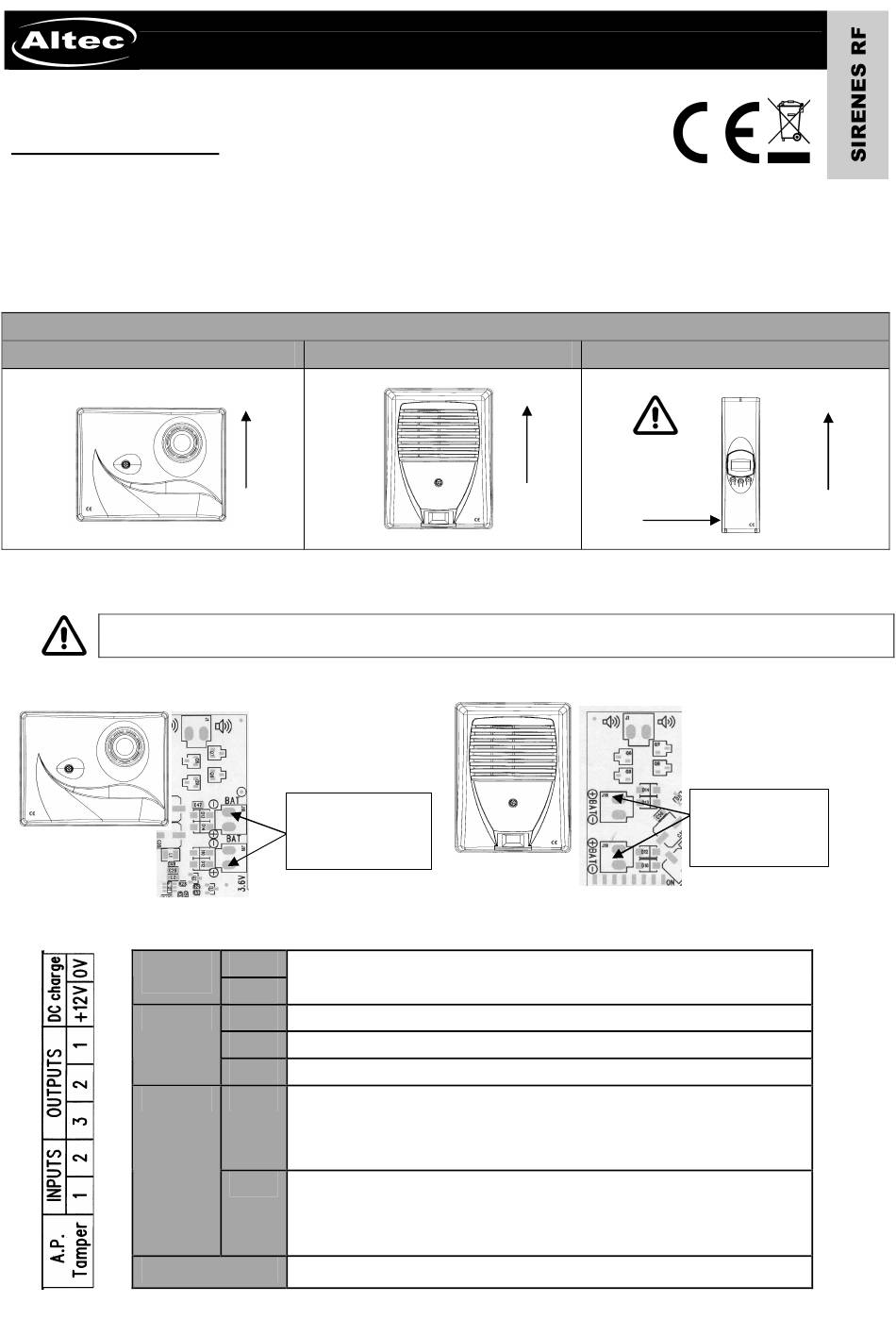

Ce guide de démarrage permet d'installer rapidement le PILOTE RF ainsi que ses sirènes dans la configuration
d'usine.
Pour tout autre fonctionnement, se reporter à la notice d'installation détaillée.
1- INSTALLATION

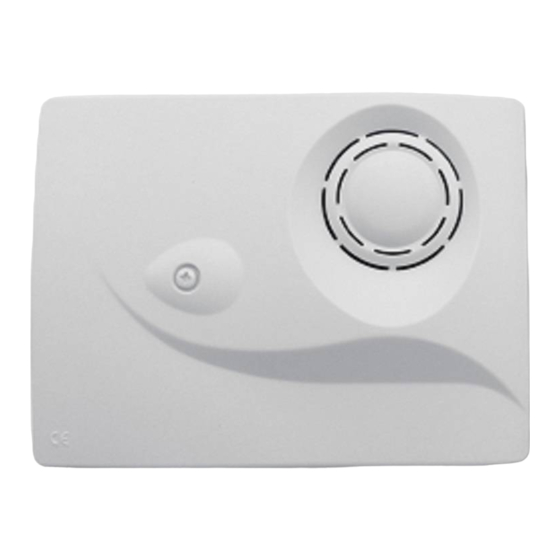

SIRYNX RF
2- BRANCHEMENT DES PILES DES SIRENES
Raccorder impérativement deux piles à la carte électronique pour garantir l'autonomie de la
SIRYNX RF et de la SIRUS RF
3- DESCRIPTION DES BORNIERS DU PILOTE RF
Charge
OUTPUTS
INPUTS
A.P.
SENS DE MONTAGE OBLIGATOIRE
HAUT
SIRYNX RF
CONNECTEURS
DES PILES
Alimentation 12 V continue doit être fournie par une source à puissance
DC 0V
limitée
+12V
Sortie de défaut de supervision (défaut = 0V)
1
Sortie de défaut de piles Sirènes
2
Sortie de défaut d'accumulateurs PILOTE RF
3
Entrée de commande N°2 (INPUT2)
2
Réglage usine :
Entrée de commande N°1 (INPUT1)
1
Réglage usine :
Boucle d'autoprotection
TAMPER
GUIDE DE DEMARRAGE RAPIDE
SIRUS RF
HAUT
(défaut = 0V)
Signalisation Marche / Arrêt
Polarité positive
Signalisation sonore et lumineuse de mise en marche
à la disparition du signal de blocage (12V)
Déclenchement de toutes les sirènes
Polarité positive
Déclenchement à la disparition du signal de blocage
(12V)
N O T D E M 0 F R 0 0 0 0 3 9 - V 1 . 0 4
PILOTE RF
ATTENTION
OBLIGATOIRE
Passage des
câbles vers le
bas du boîtier
SIRUS RF
CONNECTEURS
DES PILES
(défaut = 0V)
HAUT
