POUR C ONFIGURER L E P ANNEAU D 'ALARME I NCENDIE, U TILISEZ L E C ONNECTEUR R S­485 P 4 D U D ERNIER M ODULE D E
CONTRÔLEUR D E B OUCLE D 'ADDÉRATEUR I NSTALLÉ O U S 'IL N 'EST P AS P RÉSENT, P 3 S UR L E M ODULE D 'ALARME
INCENDIE P RINCIPAL F leX­Net™.

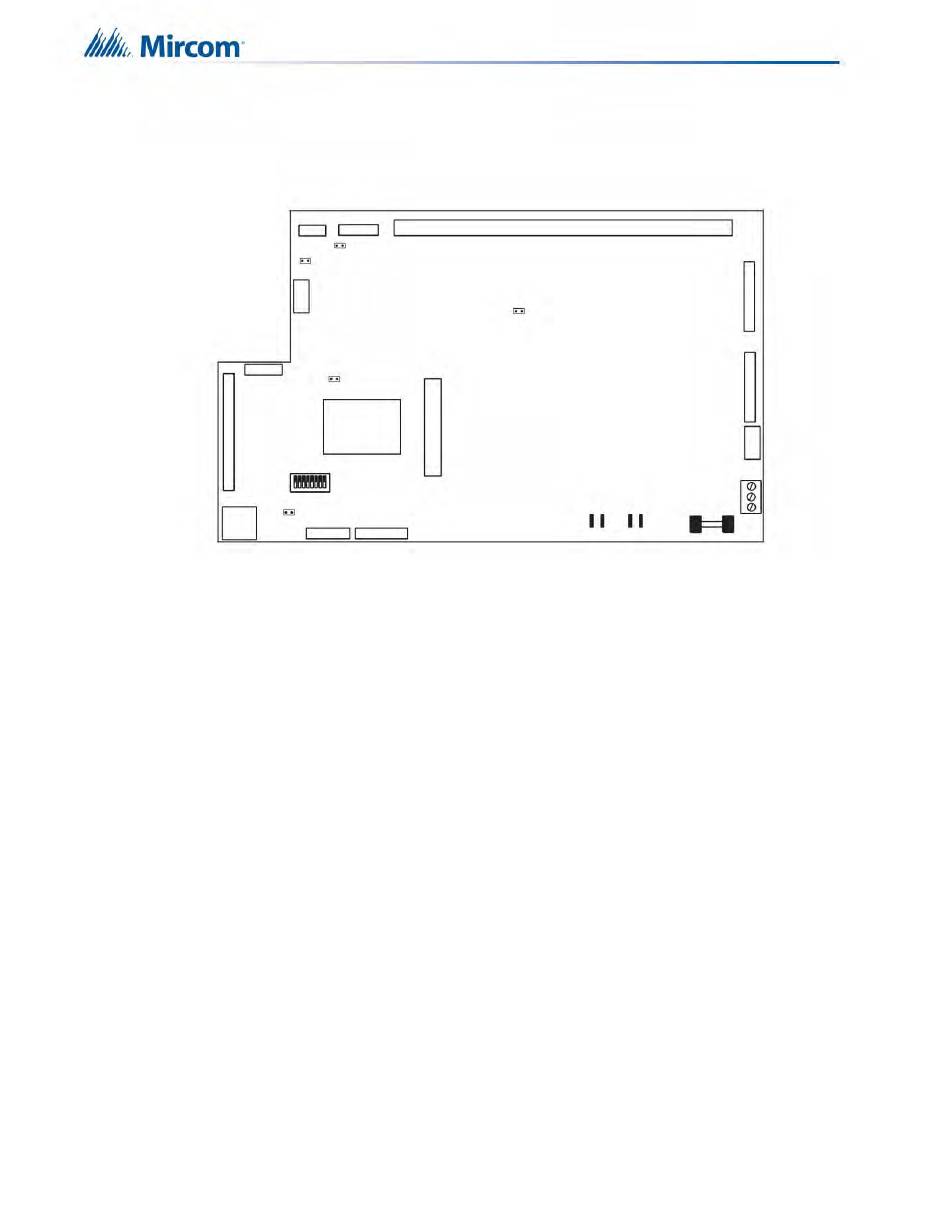

Figure 8 M odule d 'alarme i ncendie p rincipal ( châssis p rincipal M D­871A v ersion " N")
Réglage de l'adresse de nœud du commutateur DIP SW2 sur le module d'alarme incendie principal
Reportez­vous à l'annexe C pour le réglage de l'adresse de nœud. Les adresses disponibles vont
de 1 à 63. Le commutateur DIP SW2­1 est le chiffre le moins significatif.
29
P4
P3
JW1
JW5
P16
JW4
P9
P14
SW2
SUR
1 8
P7
JW2
J1
BORNES D E C ÂBLAGE S UR P LACE
JW6
CARTE D 'ALARME I NCENDIE P RINCIPALE
P19
P2 P 1
+ B R ­ + BAT ­
P15
P5
P6
P8
P10 P 11
NAC P WR
F1
