SEPTAM DIAPASON NEXT Guide Rapide

Description générale

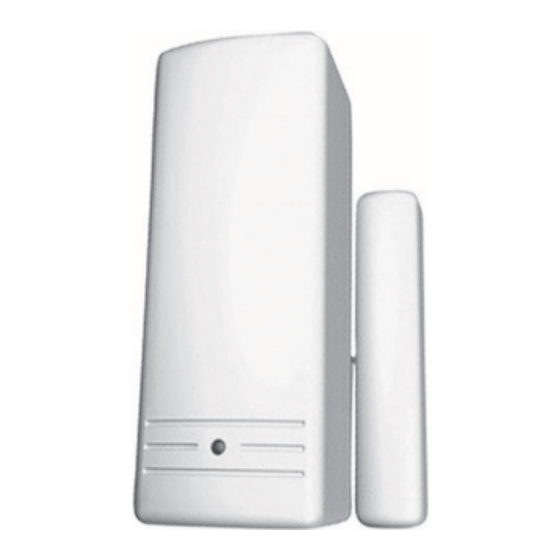

Le WL DÉTECTEUR combine un détecteur de choc et un détecteur
d'ouverture sans fil dans un même boîtier destiné à une utilisation intérieur,
et qui offre une protection fiable 24h/24 du périmètre couvert. Grâce à son
microprocesseur numérique de pointe, le détecteur analyse tout signal de
vibration qui lui est envoyé par le capteur piézo-électrique.
Le WL DÉTECTEUR intègre un contact reed pour une protection contre
l'ouverture des portes et des fenêtres, et contre le sabotage du détecteur en
utilisant un aimant puissant.
Alimenté par une pile au lithium de 3V standard, il fonctionne en
combinaison avec les récepteurs programmables de SEPTAM.
Caractéristiques principales
Microprocesseur avec traitement intelligent du signal numérique
Diode électroluminescente tricolore (LED) pour un calibrage
précis et fiable, avec indications "d'excès" et "d'insuffisance" de
sensibilité
Détection d'attaques brutales
Détection de choc et d'ouverture gérées sur 2 zones différentes du
récepteur
Détecte les tentatives de sabotage par aimant (0.3T)
Capteur piézo-électrique bimorphe intégré
Potentiomètre à double réglage
Autoprotection à l'arrachement et à l'ouverture
Portée allant jusqu'à 300 m. (1000 ft.) (Champ libre)
Utilise un code d'adresse parmis plus de 16 millions
Information type maintenue (On/Off)
Durée de vie étendue de la pile
Entièrement supervisé
DIP switches
Dipswitch Description
1 Utilisé pour activer ou désactiver la LED
Position du DIP LED
ON (par défaut)) Activé
OFF Désactivé
2 Utilisé pour déterminer la sensibilité du détecteur de choc
Position du DIP Sensibilité
ON (par défaut) Elevée
OFF Faible
Remarque:
Pour un réglage fin, utiliser le potentiomètre de sensibilité.
3 Sert à déterminer l'état de MAINTIEN du détecteur (Contact seulement)
Position du DIP Etat de Maintien
ON Un temps mort de 2 min. 30 s'écoulera entre les detections
d'alarme transmises (Les messages de rétablissement seront
envoyés immédiatement)
Remarque:
Un seul message d'alarme est émis par intervalle de 2 min. 30.
OFF (par Pas de temps mort entre les détections d'alarme transmises
défaut) (l'appareil émet après chaque détection)
4 Utilisé pour activer ou désactiver le contact magnetique
Position du DIP Contact reed Interne (S1)
ON Désactivé
OFF (par défaut) Activé
5 Utilisé pour activer ou non la fonction anti-sabotage (Contact seulement)
Position du DIP Contact reed Anti-Sabotage (S2)
ON Activé
OFF (par défaut) Désactivé
6 Sert à déterminer la puissance de transmission RF.
Position du DIP Transmission RF
ON Faible
OFF (par défaut) Elevée
Indication LED
Après chaque détection, la diode LED s'allume momentanément.
Lorsque la pile est faible (batterie faible) – la diode LED clignote à chaque
transmission.
VERTE Indique une condition d'alarme pour la détection de choc
ROUGE • Indique une insuffisance de sensibilité pour la détection de choc
• Indique une condition d'alarme pour la détection d'ouverture
• Indication de sabotage
• Message d'écriture
ORANGE Indique un excès de sensibilité pour la détection de choc
Détecteur de chocs avec Contact magnétique
Retrait du couvercle frontal
Enlever le couvercle comme décrit en figure 2.
Paramétrage de la communication
transmetteur/récepteur
Le transmetteur doit s'identifier auprès du récepteur du système en
inscrivant ses messages codés dans le registre d'adresses du récepteur. Ce
dernier voit le détecteur de choc et le détecteur d'ouverture séparément.
Cette opération s'accomplit en exécutant les étapes suivantes :
a. Réglez le récepteur en mode écriture (suivez pour cela les
instructions correspondantes).
b. Retirez la pile de sa protection isolante et réinsérez-la dans le
transmetteur en respectant la polarité indiquée (cf. fig. 3).
c. Envoyez un message d'écriture de chaque détecteur séparément.
A l'aide du Dipswitch 3, sélectionnez un détecteur selon les
instructions du tableau ci-dessous. Pour programmer l'ID du
détecteur de choc, réglez le Dipswitch en position OFF et envoyez
un message d'écriture en appuyant sur les deux contacts
d'autoprotection pendant au moins 3 secondes.
Détecteur Dipswitch 3
Détecteur de choc Arrêt (OFF) (par défaut)
Détecteur d'ouverture Marche (ON)
d. Pour programmer l'ID du détecteur d'ouverture, réglez le
Dipswitch 3 en position ON et envoyez un message d'écriture en
appuyant sur les deux contacts d'autoprotection pendant au
moins 3 secondes.
e. Réglez le récepteur en mode normal.
f. Vérifiez que chaque détecteur a bien été identifié par le récepteur :
pour cela, générez un signal d'autoprotection (en fermant et
ouvrant momentanément les deux AP). Le message d'AP sera
envoyé 2 fois, pour les 2 détecteurs.
Remarque:
Si pour une raison quelconque, il s'avère nécessaire de renvoyer un message
d'écriture, il suffit pour cela d'appuyer simultanément sur les deux contacts
d'autoprotection (arrière et couvercle) pendant au moins 3 secondes.
Instructions d'installation
Considérations pour la communication sans fil
a. Pour une meilleure communication, placez l'appareil le plus haut
possible.
b. Fixez provisoirement l'appareil en ce point en utilisant de l'adhésif
double face.
c. Générer un signal d'alarme ou d'AP et vérifiez que le récepteur a
bien reçu le signal. Si le signal d'alarme n'a pas été détecté,
repositionnez le transmetteur et réessayez.
Considérations pour la détection de choc
1. Choisissez l'endroit souhaité pour l'installation, en vous assurant que la
surface est bien propre et nette de toutes aspérités. Se reporter au
tableau 1 pour consulter les portées de détection selon les différents
types de surfaces.
2. Ajuster la sensibilité du détecteur comme suit, en vous servant du
potentiomètre de sensibilité :
a. L'appareil étant en mode de fonctionnement normal, feignez, à
l'aide d'un instrument adapté, une intrusion (en cognant ou
frappant) au sein de la zone protégée.
b. Si la sensibilité requiert un ajustement, ajustez le réglage à l'aide
d'un tournevis (dans le sens des aiguilles d'une montre pour
augmenter la sensibilité, et dans le sens inverse pour la réduire).
c. Renouvelez les étapes (i) et (ii) jusqu' àobtenir le niveau de
sensibilité souhaité. Si nécessaire, vous pouvez mettre le
Dipswitch 2 sur OFF pour réduire la sensibilité.
3. Fermez le couvercle frontal.
Tableau 1 : Portées typiques de détection
Surface Béton Mur de briques
Rayon 1,5 m 2,5 m
Les valeurs indiquées ci-dessus sont des valeurs typiques et doivent être
soumises à un test pratique à réaliser à chaque installation. Dans certains
environnements, ces valeurs peuvent être différentes de celles du tableau ci-
dessus.
Restauration
Non
Oui
Acier Verre Bois Contreplaqué
3m 3,5 m 3,5 m 4m
