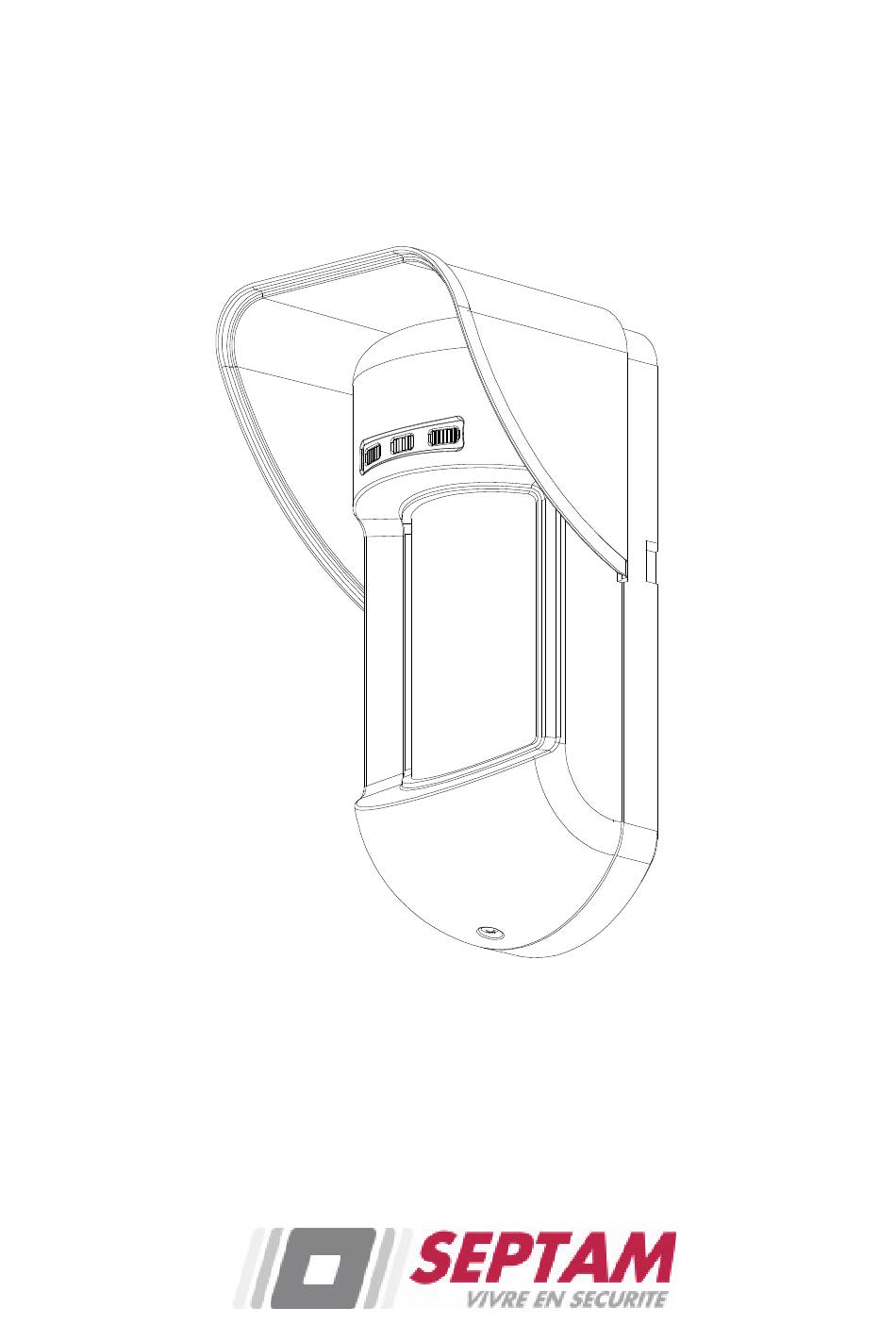

- Page 1 Détecteur PIR extérieur sans fil Manuel d'installation...
-
Page 3: Table Des Matières
Table des Matières Installation ..........................4 Introduction ..........................4 Montage ..........................4 Conditions de montage ......................4 Installation murale ........................ 6 Montage à plat : ........................6 Montage à 45° (montage sur côté gauche) : ................. 6 Désignation des pastilles pré-percées .................. 7 Changement de position de l'autoprotection arrière ............. -
Page 4: Installation
Installation Introduction Le détecteur PIR extérieur sans fil de SEPTAM est un détecteur unique qui utilise l’analyse de signal de deux canaux de détection à infrarouge passif (PIR). Le Détecteur PIR extérieur sans fil est pourvu d’une zone de détection ajustable. Le détecteur est compatible avec tous les systèmes sans fil et hybrides de SEPTAM. - Page 5 Installation du détecteur PIR extérieur sans fil dans des conditions particulières: Dans les situations suivantes, des modifications importantes et rapides de radiation infrarouge peuvent se produire dans les deux canaux PIR à la fois, risquant d'entraîner de fausses alarmes, d'où la nécessité de prendre certaines précautions : 1.
-
Page 6: Installation Murale
Installation murale Figure 1 Figure 2 REMARQUE Pour faciliter l'installation, les pastilles défonçables prévues à cet effet sont numérotées sur la paroi arrière de l'appareil. 1. Ouvrez le couvercle du détecteur PIR extérieur sans fil. (Débloquez en C1, Figure 1). 2. -
Page 7: Désignation Des Pastilles Pré-Percées
REMARQUE : Pour une installation à 45° sur côté droit, utilisez les pièces équivalentes du socle externe comme suit : Désignation des pastilles pré-percées Côté gauche Côté droit Pastilles pré-percées pour montage L1, L2 R1, R2 Pastilles pré-percées du ressort de l'autoprotection T1,T3 T2,T4 Cheville pour les vis de l'autoprotection... -
Page 8: Réglage De La Zone De Détection
Réglage des interrupteurs DIP DIP 4: Non utilisée DIP 5: Non utilisée DIP 6: Puissance RF DIP 1: Fonctionnement des diodes LED Marche (ON) : Basse Marche (ON) : diodes LED activées. Arrêt (OFF) : Elevée Arrêt (OFF) : diodes LED désactivées REMARQUE : DIP 2: Sensibilité... -
Page 9: Test De Passage
Zones de détection (vue latérale): Distance de détection pour une installation du détecteur à 1m de hauteur : * REMARQUE : La longueur pourrait variée selon les conditions termiques environnementales. Test de passage Deux minutes après la mise sous tension, effectuez un test de passage dans la zone protégée afin de vérifier le bon fonctionnement de l'installation. -
Page 10: Afficheur À Diodes Led
ATTENTION ! Tous changements ou modifications apportés à ce matériel sans l'approbation expresse du SEPTAM pourrait invalider l'autorisation donnée à l'utilisateur de le faire fonctionner. Des transmissions simultanées en provenance de différents appareils pourraient provoquer des interférences dans les messages, entraînant ainsi une perte de l'information. - Page 11 Détail A Détail B Support standard Pattes Détail C Autoprotection (cf. Détail C) Figure 8 Fixez le socle externe au support orientable à l'aide des pressions prévues (Figure 9). Détail A Pressions Socle externe Vis de fixation socle externe sur le support Socle interne Détail A Vis de fixation...
- Page 12 Introduisez la vis de fixation d'angle fournie en partant du socle externe et en passant par la pastille pré-percée S3 de la vis de fixation d'angle située sur le socle externe, pour atteindre le support standard (Figure 9). Incliner le support standard jusqu’à la position désirée. Dès que la position désirée est obtenue, bloquer la position en serrant les vis de blocage d’angle.
-
Page 13: Remplacement Des Lentilles
Remplacement des lentilles Desserrez les six vis qui fixent la gaine de maintien de la lentille à l'envers du couvercle. Pour enlever cette gaine de protection, poussez délicatement la lentille depuis l'extérieur du couvercle. Séparez la lentille de la gaine en poussant délicatement les crochets qui la retiennent à celle- Remplacez la lentille. -
Page 14: Spécifications Techniques
* La technologie IRP est limitée dans des conditions environnementales difficiles. Immunité RF Répond à la norme EN50130-4 * Ces spécifications sont susceptibles d'être modifiées sans avis préalable. Information Catalogue Modèle Description NXT DE02 Détecteur PIR extérieur sans fil... - Page 15 Garantie SEPTAM SEPTAM (« le Vendeur ») garantit que les produits sont exempts de tout défaut de matériel ou de fabrication, dans des conditions normales d’utilisation sur 24 mois à partir de la date de production indiquée sur l’emballage et chaque produit.
- Page 16 Contacter SEPTAM SEPTAM s’est engagé à offrir à sa clientèle, un service et un support sur ses produits. Vous pouvez nous contacter par le biais de notre site Web www.septam.fr, ou de la manière suivante : PARIS NORD PARIS SUD PARIS CENTRE Tél : 01 43 34 22 50...
