SEPTAM Diapason NeXT Mode D'emploi

Description

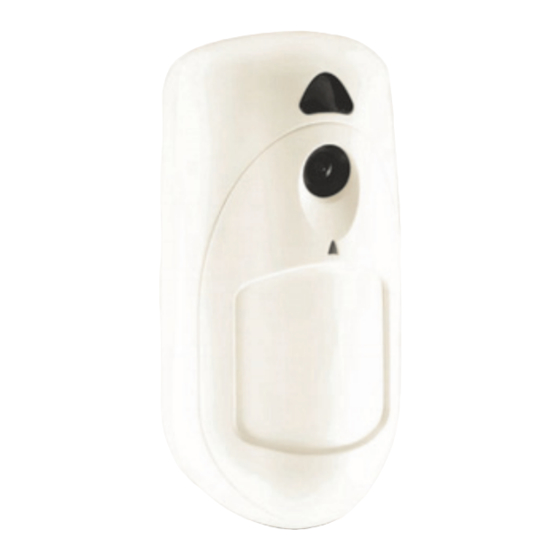

L' Détecteur sans fil est un détecteur IRP alimenté par piles, avec un appareil
photo intégré, conçu pour la levée de doute visuelle d'alarme et une
installation simple par les installateurs d'alarme. L'appareil photo capture et
transmet une séquence d'images à un serveur distant ou à un téléphone
portable via les systèmes SEPTAM, sur occurrence d'un évènement
d'intrusion ou à la demande de l'utilisateur.
Fonctions principales
Couverture IRP 12m grand angle
Résolution photo VGA/VGA avec champ de vision d'environ~90°
Flash IR discret qui permet la prise d'image dans le noir complet
jusqu'à 10m
2 canaux RF avec antennes séparées :
Une pour l'alarme et le contrôle, la seconde pour la transmission
d'images
Séquence d'images sur évènement d'alarme : nombre d'images et
intervalle configurables
Au désarmement, les évènements sont ignorés pour économiser
les piles et pour la vie privée
Images sur demande initiée par un utilisateur autorisé via
navigateur Web ou Smartphone
Option pour prise d'image à l'armement
Les images sont enregistrées dans le détecteur jusqu'à la fin de la
transmission à la centrale
Inclus 2 piles lithium 3V longue durée
Ne fonctionne qu'avec les systèmes supportant la Levée de doute
visuelle
Installation
Etape 1 : Considérations préliminaires
Choisir l'emplacement de montage pour obtenir la meilleure couverture de la
zone à protéger (cf. modèles de couverture).
Attention aux éléments suivants :
Ne pas toucher la lentille avec vos doigts, cela rendrait la capture
d'image floue.
Ne pas monter le détecteur en face de rayons directs du soleil, ou
près d'une source de chauffage ou d'objets métalliques.
Les secteurs de détection devraient être orientés en direction du
mur, et non en direction d'une fenêtre ou de volets.
Choisir la hauteur de montage selon le modèle de couverture
(nous recommandons une hauteur de 2m à 2.40 m, à au moins 40
cm du plafond).
Etape 2 : Adresser le détecteur dans le système
L' Détecteur doit être identifié au récepteur du système via un processus
d'adressage, qui peut être réalisé par un adressage RF ou en entrant les 11
digits du numéro de série dans le système, ou par adressage RF rapide :
Touches rapides depuis la centrale DIAPASON NeXT : 1)Programmation >
2)Périph.radio > 1)Adressage > 1)Adressage RF ou 2)Par N° Série.
Depuis le logiciel de Configuration : Cliquer sur Adressage de matériel sans
fil > Entrez le n° de série : [045] + [8 digits] ; Indexe : Automatique ou
manuellement de 1 à 32 ; Type d'accessoire : Détecteur 2Way (affiché).
Cliquer alors sur Adresser : L'adressage RF ............est effectué.
Se référer au Manuel d'Installation de DIAPASON NeXT pour des
instructions complètes.
Etape 3 : Monter le détecteur
1. Ouvrir les trous pré-percés du support de montage, et les utiliser
comme modèle pour le montage selon le tableau suivant (voir Figure 1).
Position de montage
Trou pour Gauche
Support 7,8
Autoprotection 9
Pour les modèles avec immunité aux animaux :
Afin d'optimiser l'immunité aux animaux, voici les recommandations à
suivre :
Monter le détecteur verticalement avec un angle droit par rapport
au sol.
IRP bidirectionnel + caméra sans fil
Plat Droite
1,2,3,4 5,6
10 11
S'assurer qu'un animal ne peut pas monter au-dessus d'1.5m en
montant sur des meubles, rayonnages ou escaliers.
2. Fixer le couvercle à la base du détecteur en insérant et serrant la vis de
fixation (B) dans le trou situé dans le compartiment des piles (voir
figure 3).
3. Insérer les piles et fermer le couvercle du compartiment des piles (voir
Figure 3)
4. Une fois que le support est installé, glisser et verrouiller le détecteur sur
le support de montage en séquence inverse (voir Figure 2)
5. Faire un test de marche comme décrit dans la section Test de Marche.
6. Insérer et serrer la vis (C) dans le trou situé sous le détecteur pour fixer
le détecteur au support de montage (voir Figure 3).
Etape 4 : Test de Marche
Après avoir inséré les piles, le détecteur est en test de marche
pendant 2 minutes, et il retourne ensuite automatiquement en
mode Normal (pour économiser les piles). Pendant le test de
marche, le détecteur transmettra après chaque détection. Tester le
champ de vision complet du détecteur et observer la LED pour
confirmation. Vérifier que le récepteur reçoit bien les signaux.
Lancer un test de marche manuellement depuis la centrale :
Menu installateur : 2)Tests Système > 2)Zone > 3)Test Marche >
1)Démarrer Test
Le détecteur reste en test de marche jusqu'à ce qu'une touche soit
pressée. Afficher les résultats du test comme suit :
Menu installateur : 2)Tests Système > 2)Zone > 3)Test Marche > 2)
Résultat Test
Configuration de l'Appareil Photos
Comme il est bidirectionnel, les paramètres du détecteur peuvent être
modifiés depuis le clavier ou le logiciel de configuration du système selon
vos besoins :
Sensibilité IRP : Elevée/Faible (Par défaut : Faible)
Tempo de supervision (Supervision TX) : 0-255 minutes (Par
défaut : 15 min)
LED : On/Off (Par défaut : On)
Mode de détection :
o Test: Le détecteur transmettra après chaque détection
o Normal (Par défaut)
Pour plus d'informations, voir le Manuel d'Installation de DIAPASON
NeXT.
Configurer les paramètres de l'appareil photo depuis le logiciel de
configuration SEPTAM (clique droit sur le champ N° de Série d'ans l'écran
Zones, Options...), ou depuis le clavier de la centrale par les séquences de
touches rapides suivantes (paramètres par défaut en gras) :
1)Programmation > 1)Périph. Radio > 2)Modification > 1)Paramètres > Zone
[Sélectionner (1–32)] > 6) Avancé > 5) Param. Photos :
1. Images par Alarme : 3 (1 à 7 images)
2. Intervalle Image : 0.5 sec (0.5, 1, 2 secondes)
3. Image Pré-Alarme : Oui (Oui, Non) (Images captures à chaque
armement)
4. Résolution Image : QVGA (QVGA 320X240, VGA 640X480)
5. Qualité Image : Elevée (Elevée, Faible)
6. Couleur Image : Couleur (Couleur, Noir & Blanc)
Image sur demande utilisateur
Prendre une capture d'image depuis le PIR Cam peut être initiée par
commande SMS depuis n'importe quel téléphone.
Structure du message SMS : [Code PIN][V][N° PIR Cam 01-32], exemple:
1234V01
Les images peuvent aussi être prises en utilisant les applications
web/smartphone (sur les centrales supportant ces applications).
Rapport d'évènements
Chaque évènement détecté par le PIR Cam est enregistré dans la mémoire du
PIR Cam jusqu'à transmission. L'enregistrement de l'évènement est constitué
de la date et l'heure, de la description complète de l'évènement sa source et
un enregistrement d'image.
