__ f. Pour connecter plus d'une unité d'extension :
__ 1) Etiquetez le prochain câble HSL 0 à une extrémité et 1 à l'autre.
__ 2) Connectez le câble HSL étiqueté 0 au connecteur HSL étiqueté 0 de votre unité
d'extension.
__ 3) Connectez le câble HSL étiqueté 1 au connecteur HSL étiqueté 1 de votre unité
d'extension.
__ 4) Recommencez les étapes ci-dessus jusqu'à avoir connecté toutes les unités d'extension.
__ 5. Connectez les câbles aux connecteurs HSL disponibles sur votre unité d'extension. Voir étape 3 à la
page 15. Connectez le câble étiqueté 0 au connecteur étiqueté 0 et le câble étiqueté 1 au connecteur
étiqueté 1.
__ 6. Passez à la section «Connexion de votre unité avec les câbles SPCN» à la page 18.

Exemples de connexions HSL

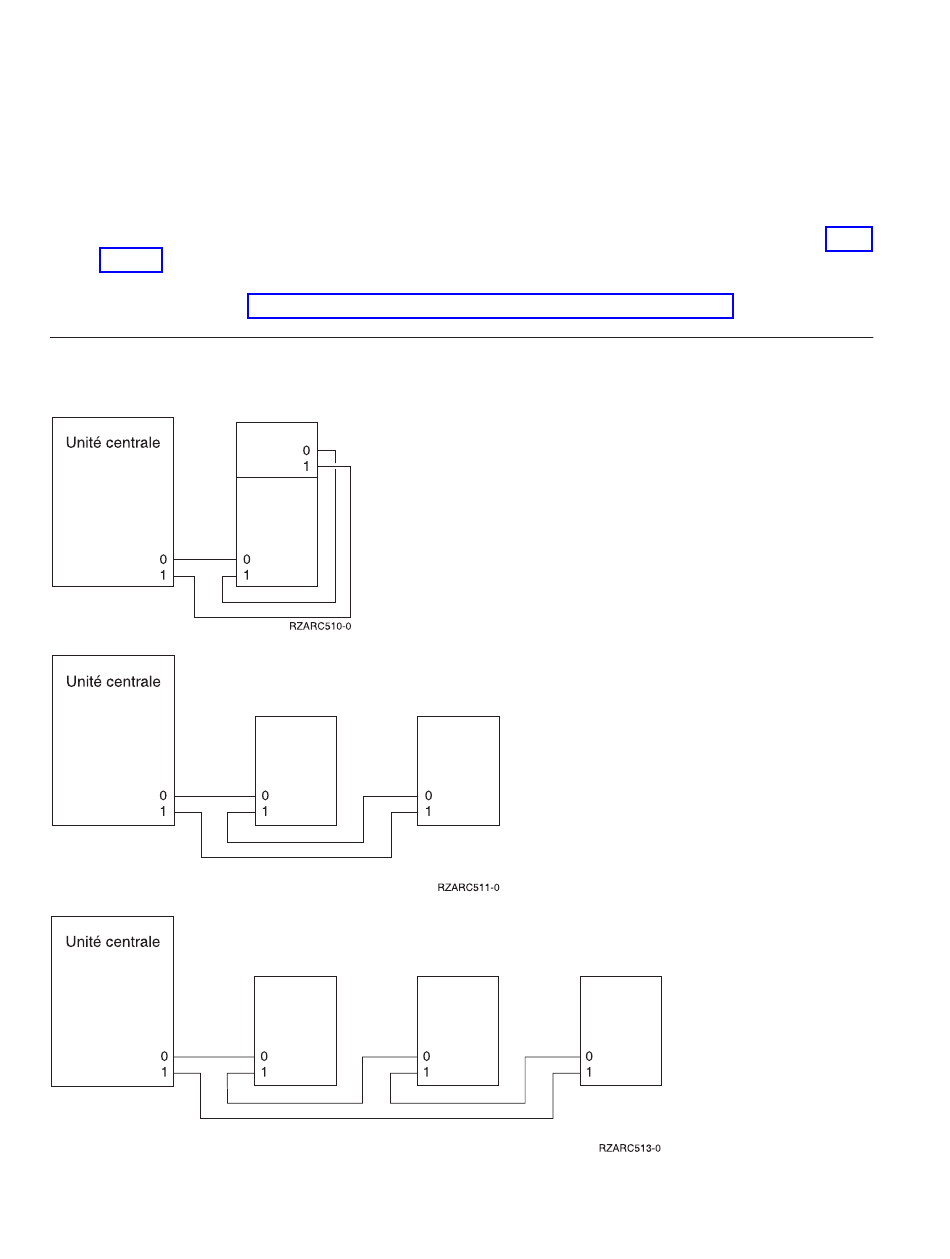

Les graphiques suivants illustrent des connexions HSL :
16
