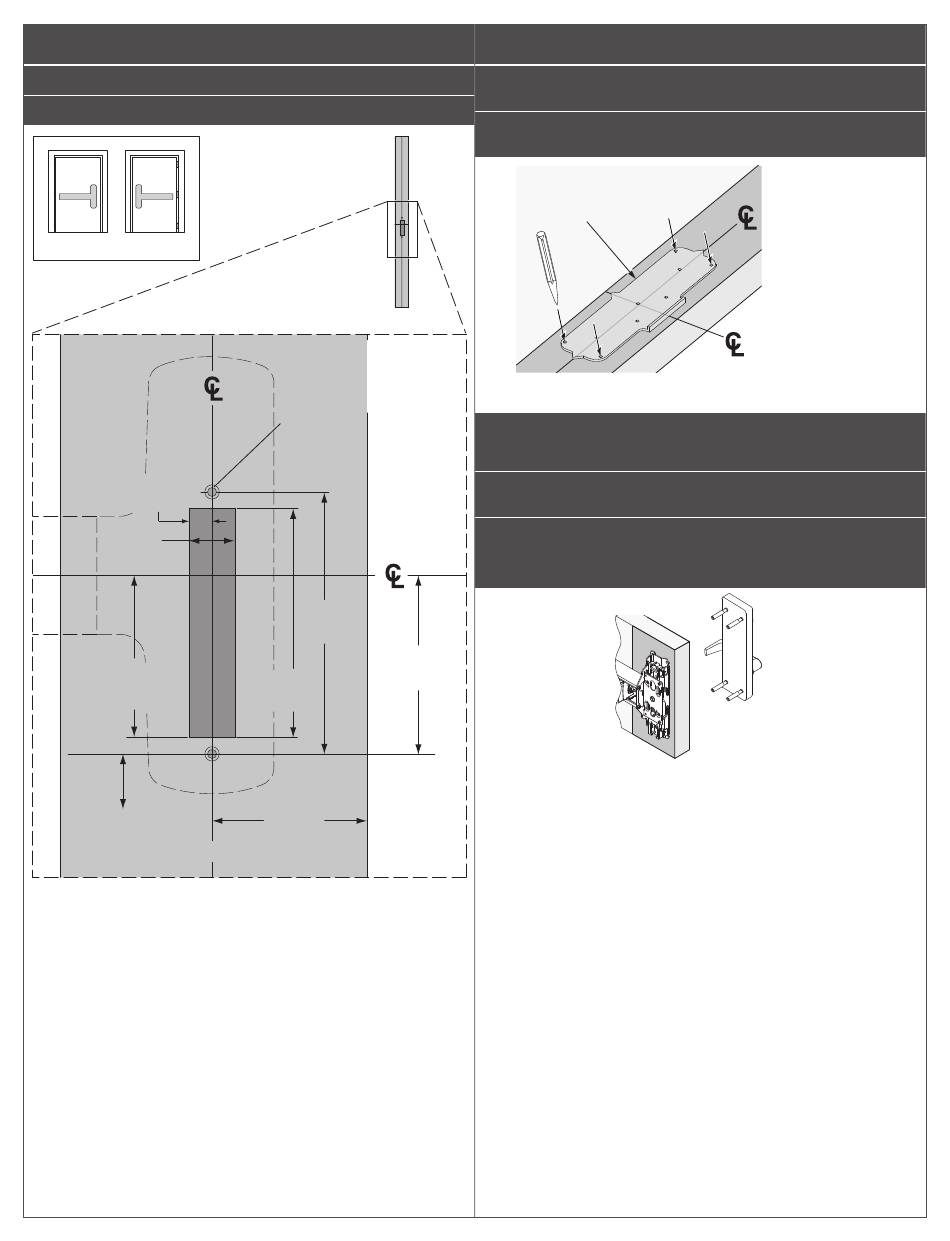

Prepare Metal Wrap Cutout
Prepare el recorte de metal
Préparez la découpe de l'enveloppe métallique
RHR
LHR
Rod
Barra
Tige
⁷⁄₁₆"
(11 mm)
⁷⁄₈"
(22 mm)
3³⁄₁₆"
(80 mm)
36¹⁄₂" (92.7 cm)
to bottom of door
A la parte inferior de la puerta
de la porte inférieure
RHR
shown
se ve
illustré
⁷⁄₃₂" (6 mm)
Ø
countersink for
avellanador por
fraisure pour
#8-32 screw / tornillo / vis
x2
Device
Dispositivo
Dispositif
5"
(127 mm)
3¹⁄₂"
(89 mm)
4³⁄₈"
(112 mm)
2¹³⁄₁₆"
(71 mm)
2
Install Metal Wrap Edge on Door, and Mark 4 Holes
Instale el marco envolvente de metal en la puerta y
marque 4 agujeros
Installez la bordure métallique sur la porte et marquez
les quatre trous
Plastic template
Plantilla de Plástico
Gabarit de Plastique
3
If Installing Trim, Go to Trim Instructions to Prepare
Door
Si va a instalar molduras, consulte las instrucciones
de molduras para preparar la puerta
Si vous installez une garniture, consultez les
instructions relatives à la garniture pour préparer la
porte
Pull side trim will be installed in a later step.
La moldura del lado de jalado se instalará posteriormente.
La garniture du côté tiré sera installée ultérieurement.
2
Vertical Rod
Varilla vertical
Tige verticale
Horizontal Device
Dispositivo horizontal
Dispositif horizontal
Trim
Moldura
Garniture
