Câble gris - contre
Câble rouge - DC + 12V
Câble blanc - sortie
Câble noir - masse
Câble gris - contre
Etape 4 - Faire un
réglage fin de VR.
L'éclairage LED rouge
indique qu'il est ajusté
dans la plage.
Dans le sens horaire
réaliser une sélection
lâche (SLACK). En
tournant antihoraire
obtenir une sélection
rigoureuse (STRICT)
LED
Rouge
www.cebek.eu

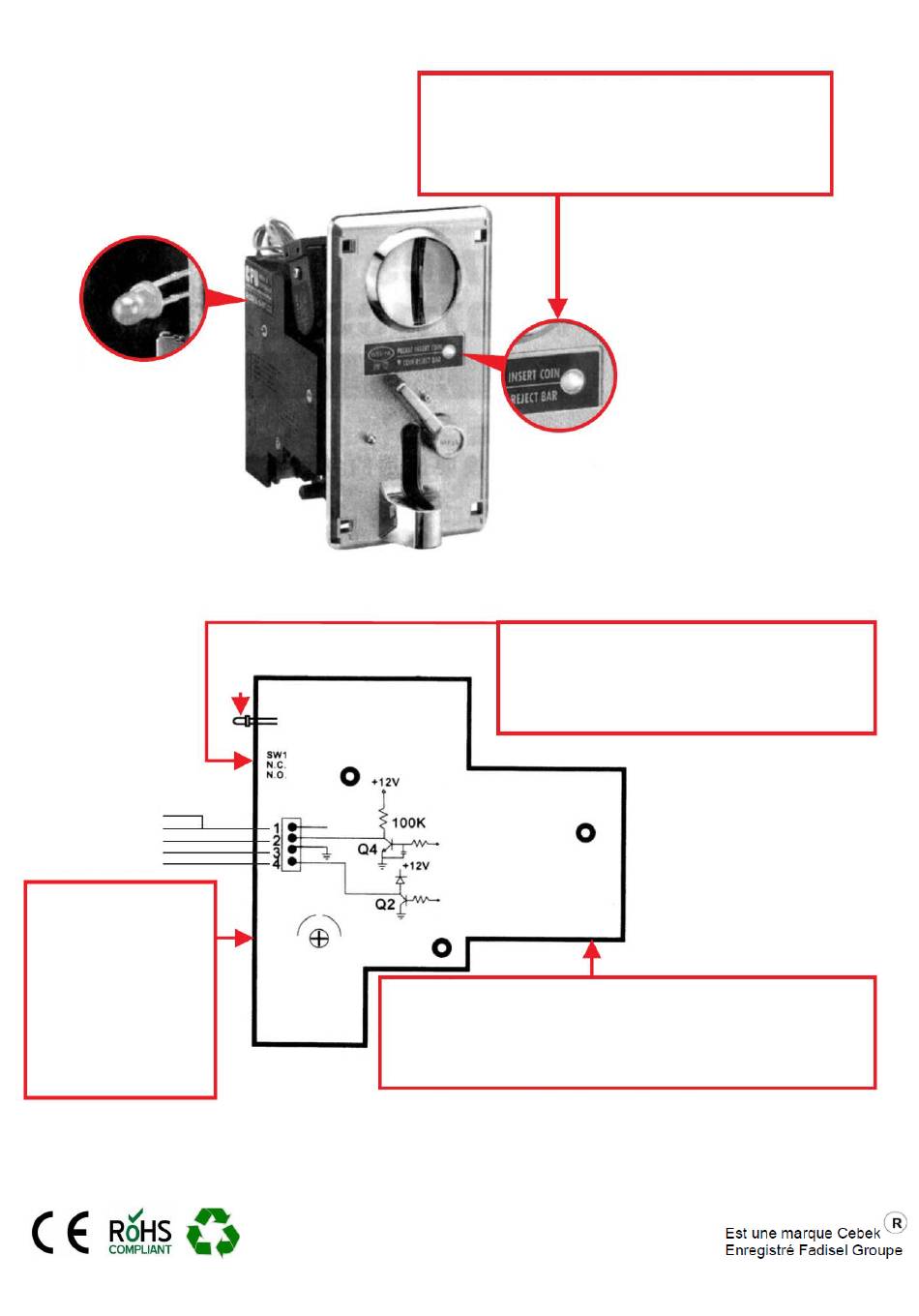

Indicateur lumière du panneau avant
1. Normal LED = VERT
2. Bonne devise = DEL verte clignote
3. Devise = LED ROUGE clignote mauvais
4. Protection contre la ligne de pêche monnaie
= LED ROUGE fermé.
Étape 3.1 - Sélectionnez le mode de
fonctionnement du relais via le commutateur SW1:
NO = contact normalement ouvert
NC = contact normalement fermé
Étape 3.2 - Avec le commutateur SW2 sélectionner la minuterie pour
synchroniser le système en fonction de la vitesse de la pièce (SPEED
COIN):
100 ms, à faible vitesse / à impulsions longues (SLOW)
50 ms, la vitesse moyenne / impulsion moyenne (MEDIUM)
30 ms, le pouls rapide / court (FAST)
-
sat@cebek.com
C-5260
