CARACTERISTIQUES DU PLAN
NOTICE D'UTILISATION:
Cet appareil est du type encastrable sur les meubles.
♦ La classe d'installation est du type 3 pour la partie du gaz et du type Y pour la partie électrique.
♦ Les meubles doivent être résistants à la température jusqu'à 90°C au moins.
♦ Pour une bonne installation voir le paragraphe relatif et les dessins de référence.
♦ L'utilisation d'un appareil de cuisson à gaz comporte la production de chaleur et d'humidité dans le local
dans lequel il est installé. Faire en sorte que la cuisine soit bien aérée: laisser ouverts les orifices d'aération
naturels, ou installer un dispositif d'aération mécanique (hotte de ventilation). Une utilisation intensive et
prolongée de l'appareil peut demander une aération supplémentaire, par exemple en ouvrant une fenêtre,
ou une aération plus efficace, comme par exemple en augmentant la vitesse de la hotte.

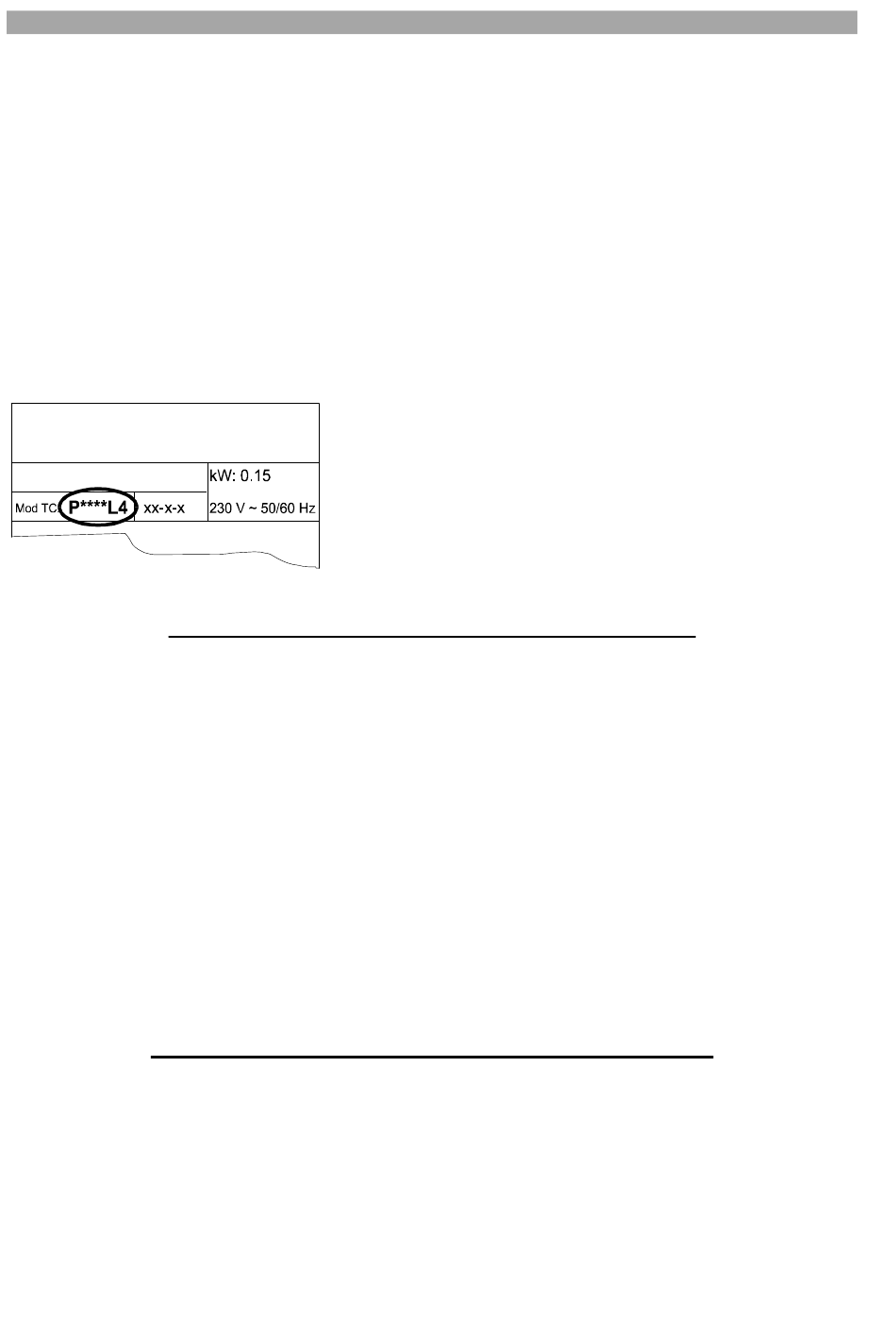

Ce livret a été prévu pour les différents types de plan. Sur la petite plaque des données située au dos, on peut
lire le modèle (Mod. Tc) correspondant. Avec ce sigle et les indications qui seront données aux paragraphes
suivants, en regardant les figures placées à la fin du Manuel (Fig1÷7), il sera possible de connaître la
composition de l'appareil.
Exemple:
Marchio
T y p e : P . . . . . .
MODELES
Plans de 60 cm à commandes frontales
Mod: P6(**)F4 (Fig. 1)
1. Brûleur semi-rapide antérieur (SR)
2. Brûleur semi-rapide postérieur (SR)
3. Brûleur Rapide (R)
4. Brûleur Auxiliaire (A)
Mod: P6(**)F2 (Fig. 2)
1. Brûleur semi-rapide antérieur (SR)
2. Brûleur semi-rapide postérieur (SR)
3. Brûleur auxiliaire (A)
4. Brûleur à Triple Couronne / TC)
Mod: P6(**)F1 (Fig. 3)
1. Brûleur semi-rapide antérieur (SR)
2. Plaque électrique ø 145
3. Brûleur rapide (R)
4. Brûleur Auxiliaire (A)
Plans de 70 cm à commandes frontales
Mod: P7(**)F5 (Fig. 4)
1. Brûleur auxiliaire (A)
2. Brûleur rapide (R)
3. Brûleur semi-rapide postérieur (SR)
4. Brûleur semi-rapide antérieur (SR)
5. Brûleur à Triple Couronne (TC)
2
