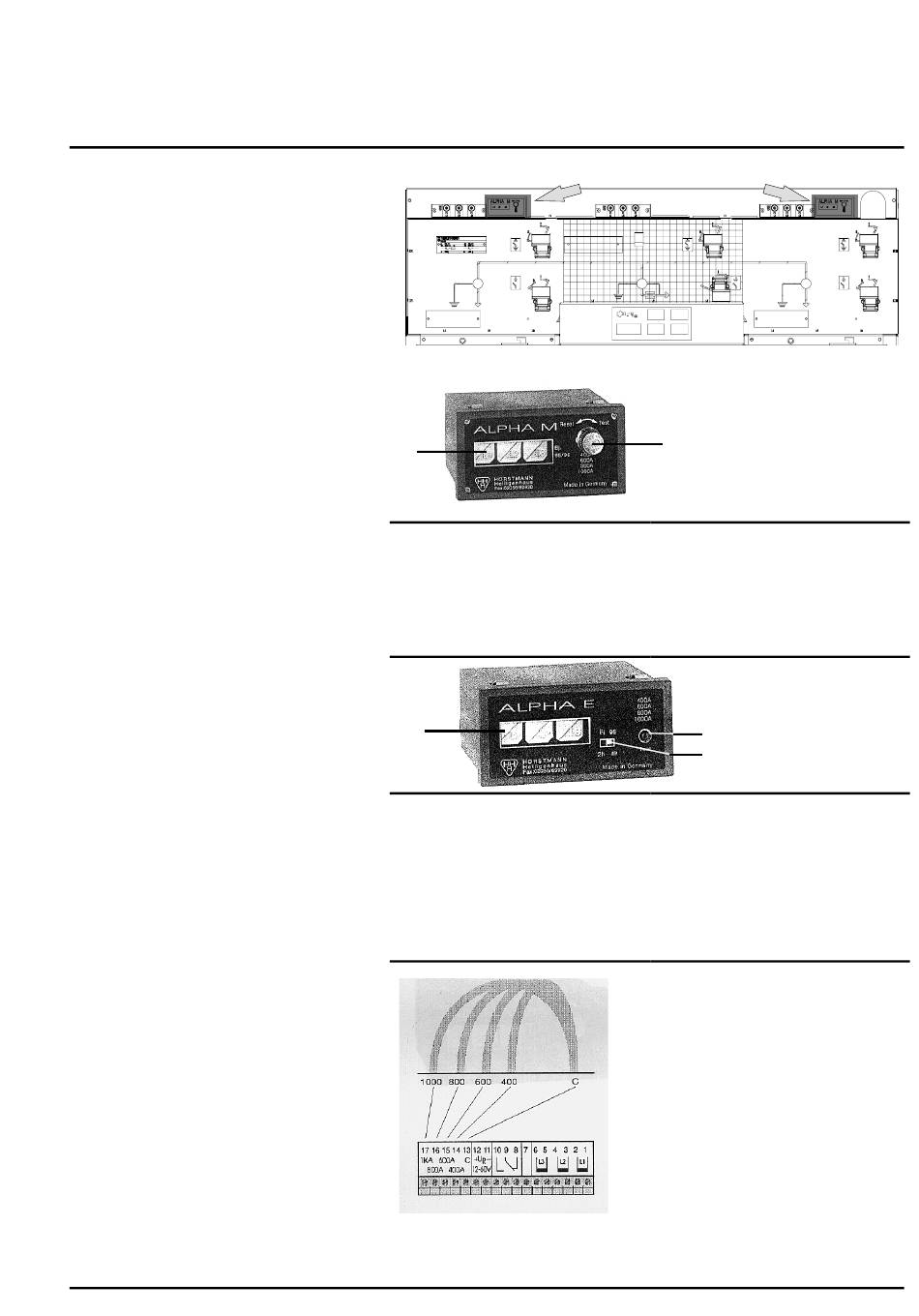

indicateur de surintensité
Un indicateur de surintensité de type
Alpha M ou Alpha E peut être installé en
option sur chaque interrupteur de ligne.
4 seuils de détections sont possibles
-400 A, 600A, 800A,1000A
indicateur type Alpha M

fonctionnement

indicateur type Alpha E
fonctionnement
changement de seuil pour
indicateur type Alpha M
et Alpha E
07897073FR indice : G0
1
Si l'intensité de réaction dépasse
le seuil pré-réglé, l'indicateur
émet un signal optique sur la
phase en défaut, le signal reste
visible jusqu'à sa remise à zéro
manuellement.
1
Si l'intensité de réaction dépasse le
seuil pré-réglé, l'indicateur émet un
signal optique sur la phase en
défaut, le signal reste visible
pendant un temps réglable.
2 heures ou 4 heures.
Une remise à zéro manuelle est
possible.
2
1) Signal optique de dépassement
de seuil, un pour chaque phase.
2) Bouton rotatif de remise à zéro,
et de test de fonctionnement
(tourner rapidement).
3
2
1) Signal optique de dépassement
de seuil, un pour chaque phase.
2) Temps pendant lequel le signal
reste visible. La remise à zéro
s'effectue automatiquement.
3) Bouton poussoir de remise à
zéro, et de test de
fonctionnement.
Pour changer de seuil effectuer le
câblage approprié suivant le
schéma ci-contre le bornier est
situé à l'arrière de l'appareil.
27
