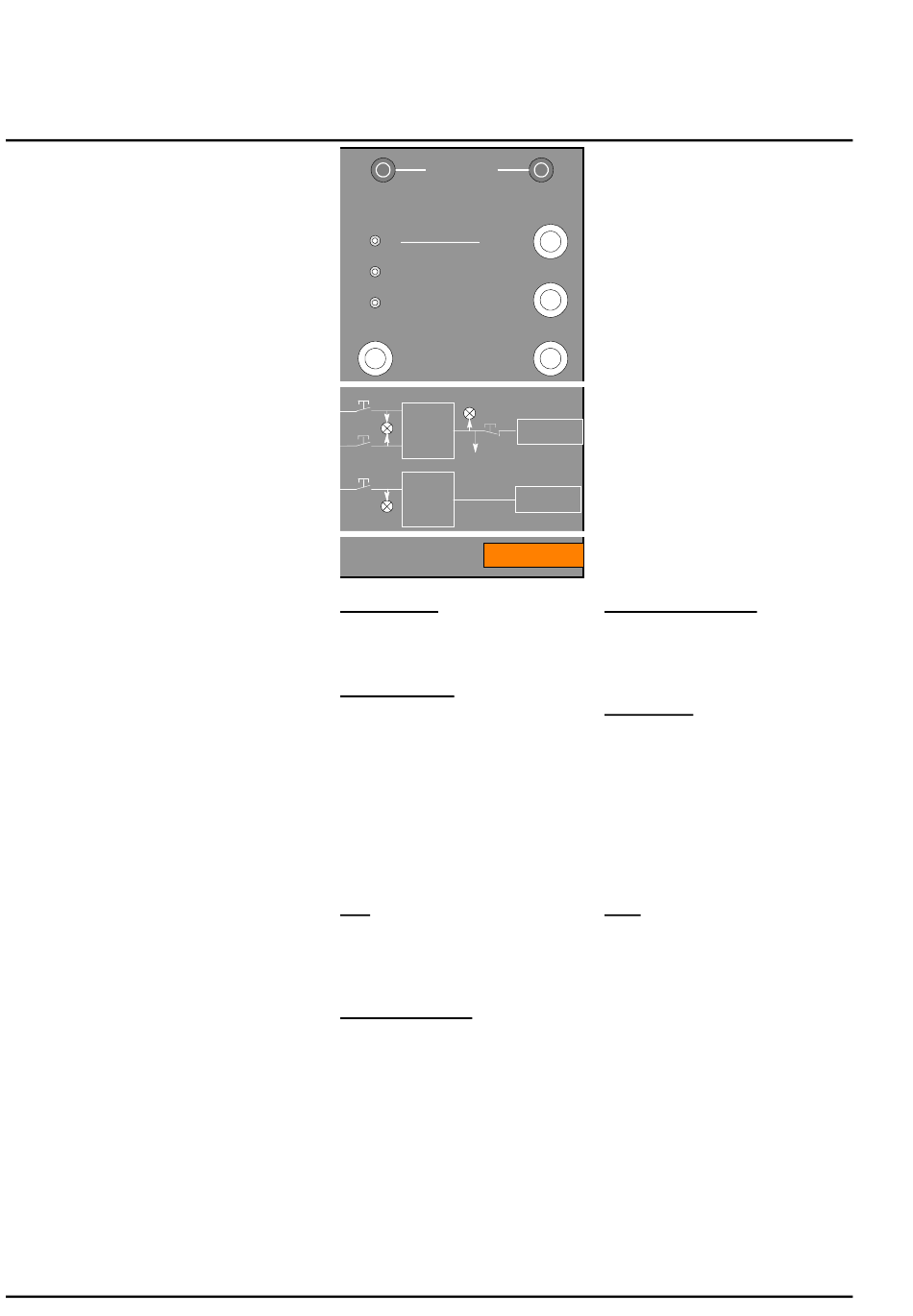

boîtier portable de test VAP 6
boutons poussoirs
voyants
sortie "external mitop"
20
external mitop
+
on
battery test
test inprogress
phase overcurrent
trip
trip
earthfault
inhibition
phase overcurrent
trip trip
inhibition
VIP 30
VIP 35
test
VIP 300
VIP 50
VIP 37
earthfault
phase overcurrent
VIP 11,11R
VIP 12R
VIP 13
test
VIP 17
VIP 200,201
VAP 6
battery test :
Si les piles sont bonnes, le voyant
"on" s'allume pendant l'appui sur
ce bouton.
trip inhibition :
Appuyer sur ce bouton si le test
du VIP doit être fait sans
déclenchement du disjoncteur.
Tant que ce bouton est maintenu
enfoncé, le déclenchement du
disjoncteur est inhibé, même si
l'ordre de déclenchement provient
d'un défaut réel.
on :
Indique que les piles sont en
service.
S'allume également lors du test
piles par appui sur "battery test".
test in progress :
Confirme l'envoie du stimulus de
test sur le VIP.
Elle peut être utilisée pour
connecter un mitop annexe
destiné, par exemple à arrêter
un chronomètre lors de tests
de fonctionnement.
Le VAP6 boîtier portable qui se
connecte sur le VIP 30, 35 ou
_
300 pour en effectuer un test
simplifié.
Ce test peut être fait dans les
2 cas suivants :
§ le VIP 30, 35 ou 300 est déjà
alimenté par les capteurs,
§ le VIP 30, 35 ou 300 n'est pas
alimenté.
Dans ce cas, les piles de la
VAP6 fournissent l'alimentation
au relais.
CIRCUIT REAKER
MITOP
CIRCUIT REAKER
MITOP
phase overcurrent :
Il envoie le stimulus de test de la
protection phase. Le stimulus est
équivalent à 20 fois le courant de
service Is.
earth fault :
Il envoie le stimulus de test de la
protection terre.
Le stimulus est équivalent à un
courant supérieur au plus grand
des réglages du seuil Io>
(pour les VIP 30/35) ou à 20 fois
le courant de réglage de terre Ios
(pour le VIP 300).
trip :
S'allume quand le VIP 30/35
envoie un ordre de
déclenchement
(disjoncteur inhibé ou non).
Ne pas en tenir compte pour
le test du VIP 300 (il s'allume
de manière fugitive quand le
VIP 300 envoie un ordre de
déclenchement; disjoncteur
inhibé ou non).
Ce mitop est déclenché en
même temps que le mitop du
disjoncteur.
Il n'est pas inhibé par l'appui
sur le bouton "trip inhibition".
07897073FR indice : G0
