FRANÇAIS
Le moniteur
Réf. 1750/4 est dédié au système Bibus VOP IIème édition.

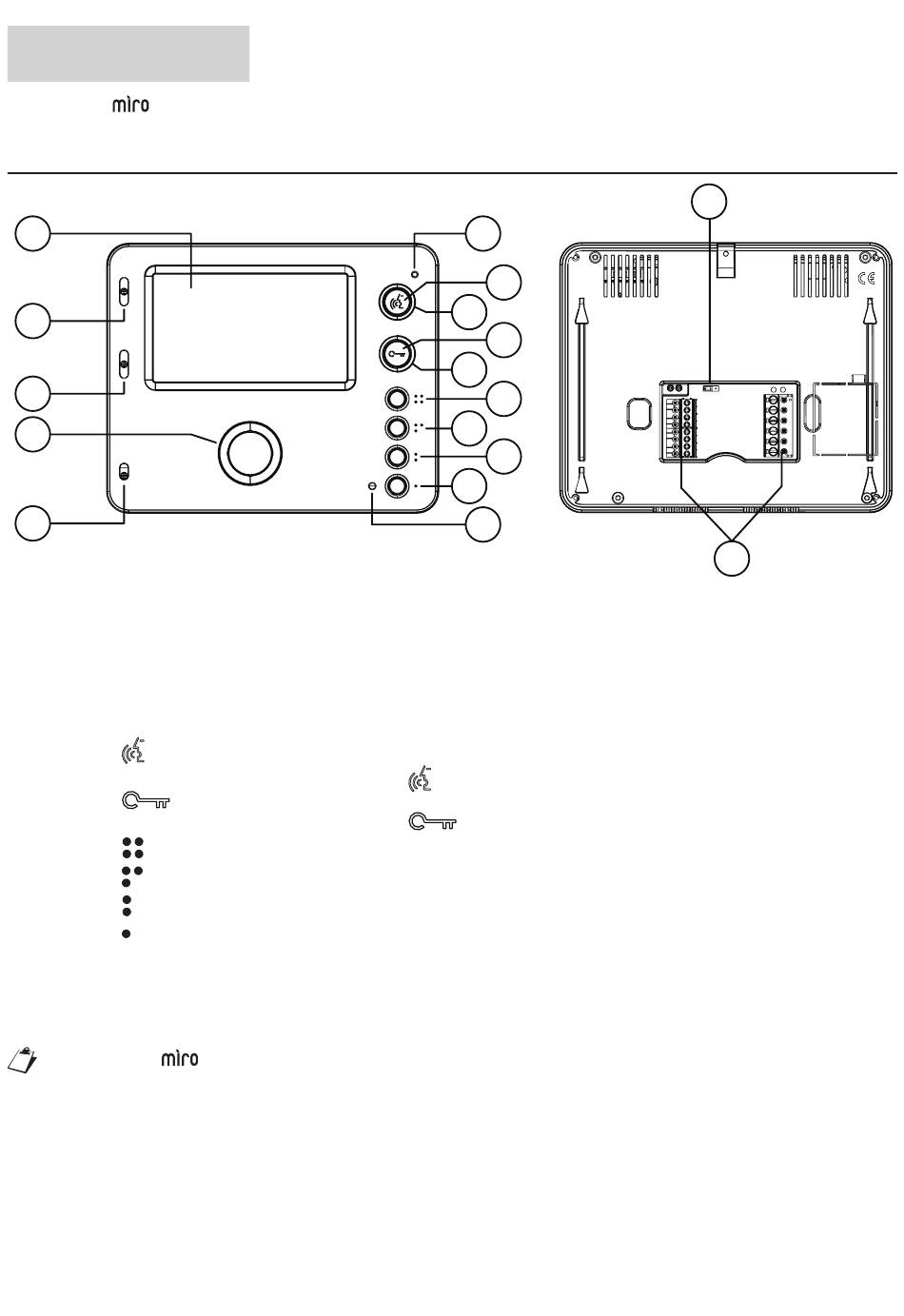

DESCRIPTIONS DES PARTIES ET CARACTÉRISTIQUES
5
MAX
MIN
4
MAX
MIN
3
2
MAX
MED
MUTE
1
1.
Réglage du volume d'appel (MAXI, MOYEN, MUTE)
2.
Haut-parleur d'appel et de conversation
3.
Réglage de la luminosité de l'affi cheur
4.
Réglage d'intensité de la couleur de l'affi cheur
5.
Affi cheur 4,3", format 16:9
6.
Microphone
7.
Touche
d'activation/désactivation phonie
8.
LED verte située au-dessous de la touche
9.
Touche
ouvre-porte
10.
LED verte située au-dessous de la touche
11.
Touche
pour la connexion à des dispositifs Yokis; contacts Y1, Y2: maxi 50 mA à 24 Vcc
12.
Touche
pour la connexion à des dispositifs Yokis; contacts X1, X2: maxi 50 mA à 24 Vcc
13.
Touche
: voir le tableau des fonctions des touches
14.
Touche : voir le tableau des fonctions des touches
15.
LED verte de signalisation
16.
Bornes pour la connexion au système
17.
Cavalier permettant de défi nir le mode de fonctionnement : "Mains-libres" (par défaut)/ " Push to
talk"
Le moniteur
des appels par vidéophone.
16
intègre un dispositif pour les malentendants, qui fonctionne uniquement lors
6
7
8
9
10
11
12
13
14
15
17
16
DS1750-007A
