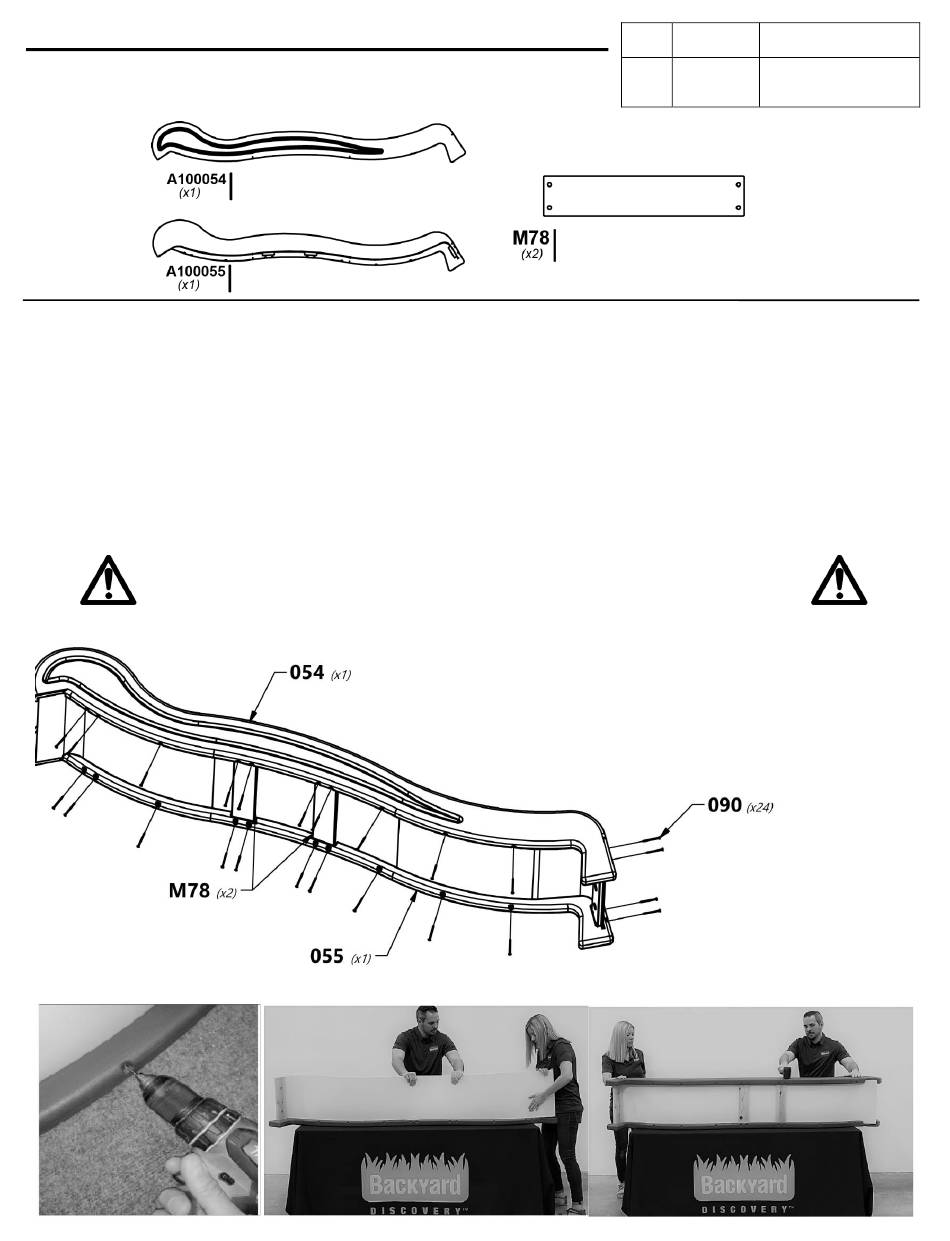

ÉTAPE 2 - ASSEMBLAGE DU TOBOGGAN
REMARQUE :
PLACEZ LA GLISSIÈRE DE TOBOGGAN SUR UNE SURFACE PLANE. À PARTIR DU BAS, INSÉREZ LE LIT DU
TOBOGGAN DANS LA RAINURE SITUÉE SUR LA FACE INTERNE DE LA GLISSIÈRE. TENEZ LE LIT DU
TOBOGGAN EN PLACE PENDANT QU'UN ASSISTANT PLIE LE LIT DU TOBOGGAN POUR L'INSÉRER DANS LA
RAINURE. ASSUREZ-VOUS QUE LE LIT DU TOBOGGAN EST COMPLÈTEMENT INSÉRÉ DANS LA RAINURE.
INSÉREZ LES CALES CENTRALES DE TOBOGGAN DANS LEURS EMPLACEMENTS RESPECTIFS. FIXEZ LE LIT
DU TOBOGGAN ET CENTREZ À L'AIDE DES PIÈCES DE QUINCAILLERIE FOURNIES.
À L'AIDE D'UN FORET DE 1/8 PO, PERCEZ DES AVAN-TROUS DANS CHAQUE ENCOCHE LE LONG DE CHAQUE
LISSE LATÉRALE. IL DEVRAIT Y AVOIR 12 ENCOCHES SUR CHAQUE GLISSIÈRE.
RÉPÉTEZ CE PROCESSUS POUR LA GLISSIÈRE DE TOBOGGAN OPPOSÉE.
NE PAS INSÉRER CORRECTEMENT LE LIT DU TOBOGGAN PEUT ENTRAÎNER UNE
BLESSURE OU UNE AMPUTATION. LES BORDS EXPOSÉS DU TOBOGGAN
PEUVENT ÊTRE COUPANTS ET CONSTITUER UN RISQUE DE LACÉRATION SI LE
CALE CENTRALE DU TOBOGGAN
GLISSIÈRE DE TOBOGGAN DE
2,4 M (8 PI) VERTE GAUCHE
GLISSIÈRE DE TOBOGGAN DE 2,4 M
(8 PI) VERTE DROITE
GLISSIÈRE DE TOBOGGAN DE 2,4 M (8 PI) VERTE GAUCHE
TOBOGGAN N'EST PAS ASSEMBLÉ CORRECTEMENT.
GLISSIÈRE DE TOBOGGAN DE
2,4 M (8 PI) VERTE DROITE
QTÉ
24
CALE CENTRALE DE TOBOGGAN - W100545
5/8 po x 3 3/8 po x 17 1/4 po (16 x 86 x 438)
CONSEIL :
L'AIDE D'UN ASSISTANT EST
REQUISE POUR CETTE PHASE.
25
NUMÉRO
DESCRIPTION
D'ARTICLE
VIS TÊTE PLATE PFH
H100090
8 x 2 1/2
VIS - 2 1/2 PO
