Montageanleitung

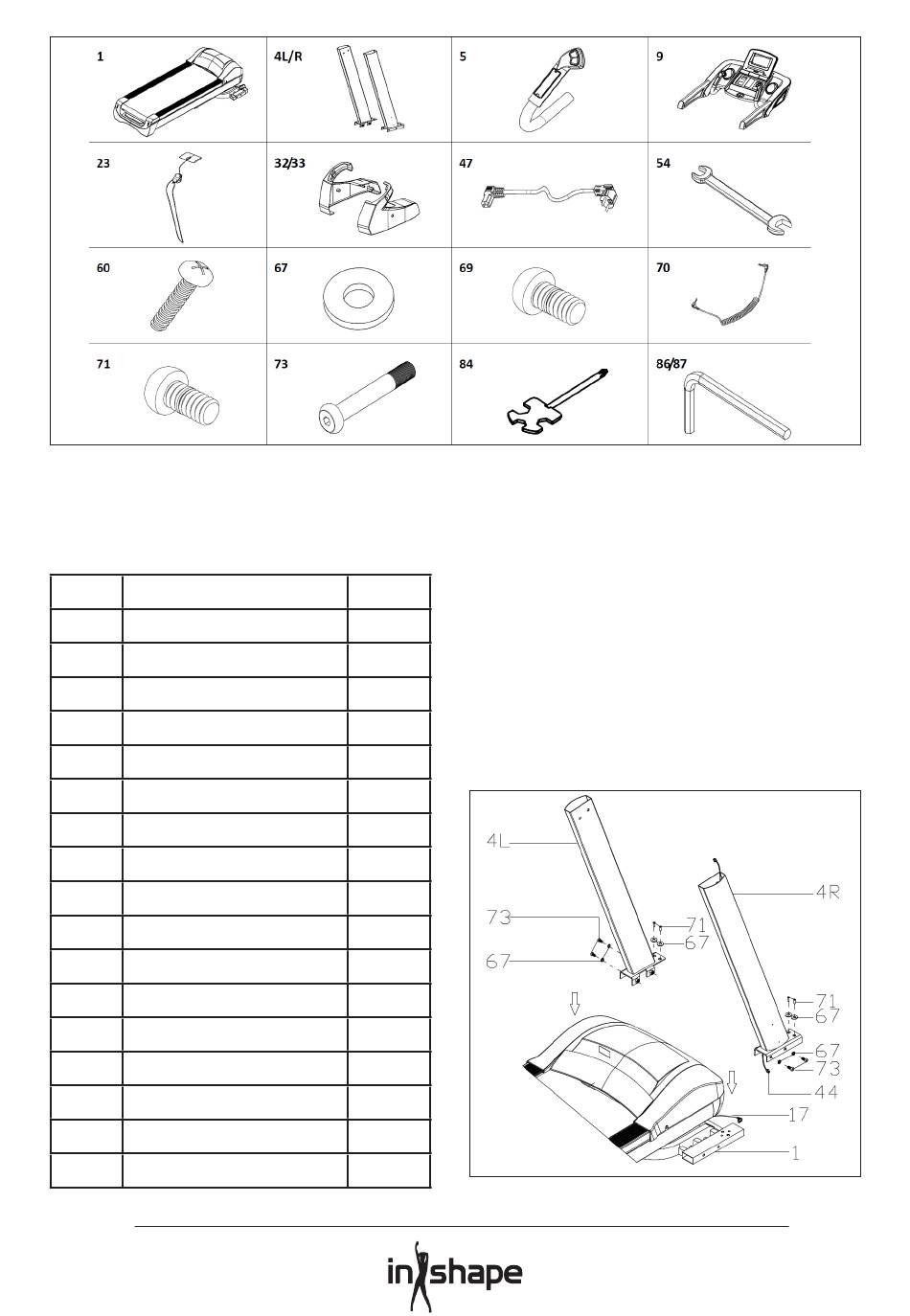

Wenn Sie die Verpackung öffnen, finden Sie
folgende Teile vor:
Nr. Teil
1 Rahmen
4 L/R Säule L/R
5 Griff L/R
9 Computer
23 Totmannknopf
32/33 Abdeckplatte L/R
47 Stromkabel
54 Gabelschlüssel 14*17
60 Schraube M4*15
67 Scheibe Ø11*Ø20
69 Schraube M8*15
70 MP3-Kabel
71 Schraube M10*20
73 Schraube M10*80
84 Schraubenzieher
86 Inbusschlüssel S6
87 Inbusschlüssel S5
120
Schritt 1
Öffnen Sie die Verpackung und legen Sie den
Rahmen (1) auf den Boden. Verbinden Sie das
untere Computerkabel (17) und das mittlere
Anzahl
Computerkabel (44), und setzen Sie danach
1
die Säulen (4L/R) wie mit den Pfeilen gezeigt
2
auf den Rahmen (1). Verwenden Sie M10*20
Schrauben (71) / M10*80 Schrauben (73)
2
und Ø11*Ø20 Scheiben (67) zur Befestigung
1
der Säulen (4L/R). (Ziehen Sie die Schrauben
1
nicht zu fest an).
2
1
1
4
12
4
1
8
4
1
1
1
