Élément
du cap-
teur

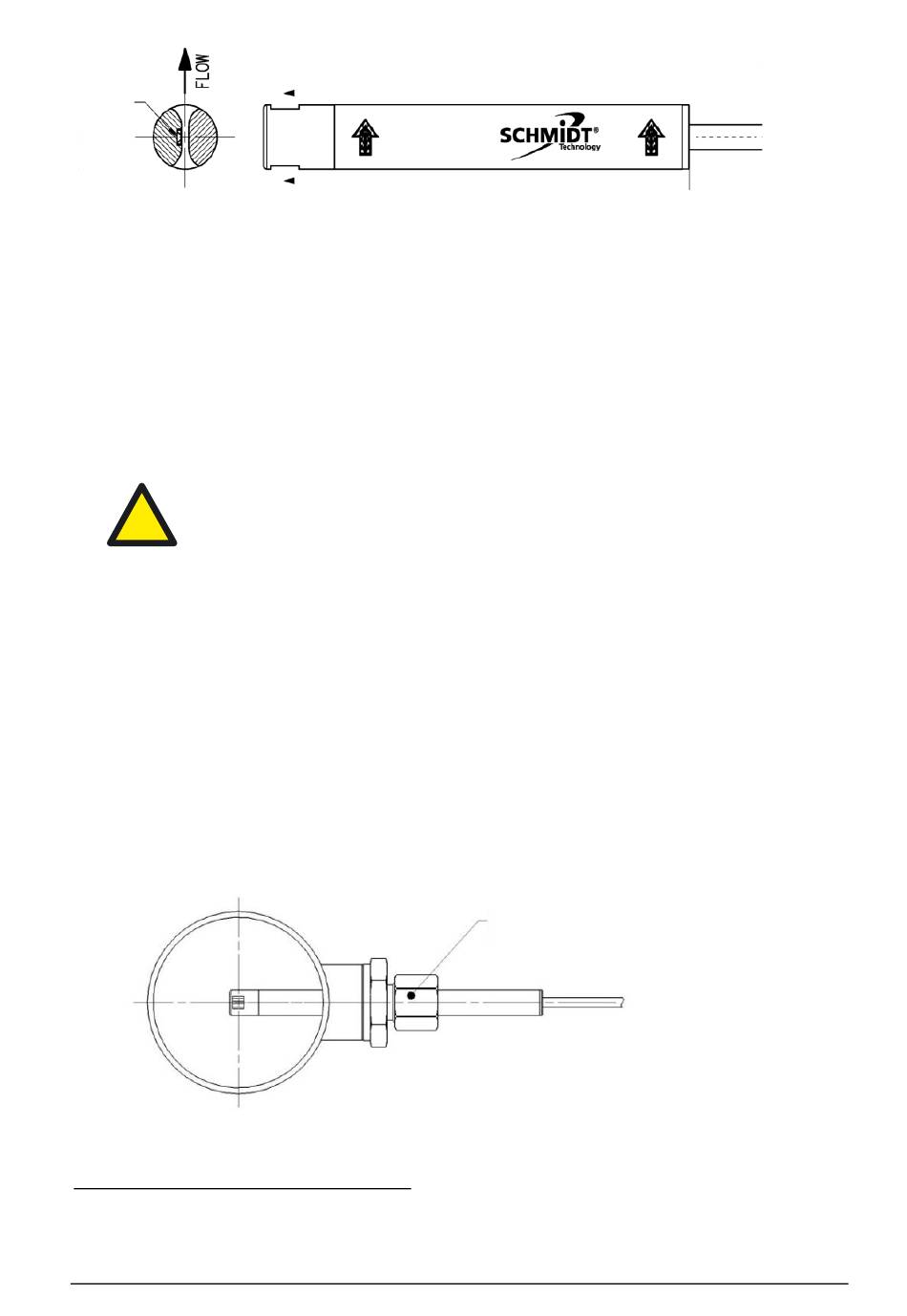

Figure 3-1
Dans des champs d'écoulement non-homogènes, laminaires (p. ex.,
profil de vitesse quasi-parabolique dans un tube), la tête du capteur
devrait être positionnée autant que possible à l'endroit où la vitesse est
la plus élevée (réglage de la profondeur d'immersion ; voir Figure 3-2),
car ce point est en général le plus éloigné des éléments perturbateurs
comme par exemple les surfaces limites.
Si le montage est correctement effectué, le raccord de passage et la
bride de montage mural sont étanches jusqu'à une pression relative de
5
500 mbar
.
Lorsqu'il est utilisé en surpression, le client est le seul respon-
!
sable de la protection du capteur contre une éjection involon-
taire due à la surpression.
Flux en fonction du tube
Le montage dans un tube permettant de guider le flux s'effectue à l'aide
d'un raccord de passage (532160, voir également Figure 3-2) :
Visser la pièce filetée du raccord de passage (DG) dans le manchon
de raccordement (vis à tête à 6 pans avec ouverture de clé 27). Dévis-
ser l'écrou-raccord (ouverture de clé 17) de sorte que la sonde du cap-
teur puisse être insérée sans se coincer.
Introduire le capteur dans le raccord de passage jusqu'à ce que sa tête
se trouve au milieu du tube, puis serrer légèrement l'écrou-raccord
avec une clé à fourche (ouverture de clé 17) pour fixer le capteur.
Figure 3-2
5
Le filetage à visser du raccord de passage doit, pour cela, être rendu étanche, par
exemple au moyen d'un joint en cuivre ou d'une bande téflon.
