Vor der Montage zu beachten:
3-polige Klemmen (L), (N) und (DA DA)
von Adern der Leuchtenleitung der
Systempendelleuchte entfernen.
Vor dem Anbringen des Zugentlasters an
der Leuchtenleitung, muss sichergestellt
sein, dass die Leuchtenleitung zuerst
durch die unterseitige Lochbohrung des
Baldachins geführt wird.
Der Baldachin ist zur Durchverdrahtung der
Netzanschlussleitung geeignet!
Für die Befestigung der Leuchte ist auf
ausreichende Tragfähigkeit der Deckenfläche
zu achten.
Das mitgelieferte Befestigungsmaterial ist auf
die Eignung für den jeweiligen Montagegrund
zu überprüfen. Falls erforderlich, durch
geeignetes Befestigungsmaterial ersetzen.
Bitte prüfen Sie nach der Montage die
sichere Befestigung der Leuchte.
Montage
Netzanschlussleitung ca. 80 mm abisolieren.
Netzanschlussleitung durch Montageplatte
führen.
Montageplatte mit beiliegendem oder anderem
geeigneten Befestigungsmaterial an der Decke
montieren.
Schutzleiterverbindung an Montageplatte
herstellen.
Elektrischen Anschluss an den mit L , N
und DA DA gekennzeichneten Klemmen
vornehmen.
Bitte beachten Sie:
Der Smart DALI-Controller kann nur allein
in einer DALI-Linie verbaut werden und darf
nicht mit einer anderen DALI-Steuerung
zusammenhängend betrieben werden.
L
N
PE
WICHTIG: Nur die separat beiliegenden
Data Matrix Code-Etiketten sind identisch mit
dem Aufdruck des integrierten Smart DALI-
Controllers dieser Installationskomponente.
Ein Vertauschen dieser Data Matrix
Code-Etiketten mit Etiketten weiterer
eingesetzter Smart DALI Controller
kann zu falscher Zuordnung bei der
Konfiguration führen!
Bewahren Sie diese Etiketten mit zuordnenden
Angaben zu Installationsort (Raumbezeichnung,
Lage etc.) in Ihrer Dokumentation auf.
Please note prior to installation:
Remove 3-pole terminals (L), (N) and (DA DA)
from the wires of the system pendant luminaire
cable.
Make sure that the luminaire cable is
routed through the hole drilled into the
underside of the canopy before attaching
the strain reliever to the luminaire cable.
The canopy is suitable for through-wiring of the
power connecting cable!
When mounting the luminaires, it must be
ensured that the ceiling surface has sufficient
load-bearing capacity.
The fixing material included in delivery must
be checked for suitability with the specific
mounting plate used. If necessary, replace with
suitable fixing material.
Please check the secure mounting of the
luminaires after installation.
Installation
Strip approx. 80 mm of insulation from the
power connecting cable.
Lead the power connecting cable through the
mounting plate.
Attach the mounting plate to the ceiling using
the fastening material supplied or other suitable
fixing material.
Establish the earth conductor connection on
the mounting plate.

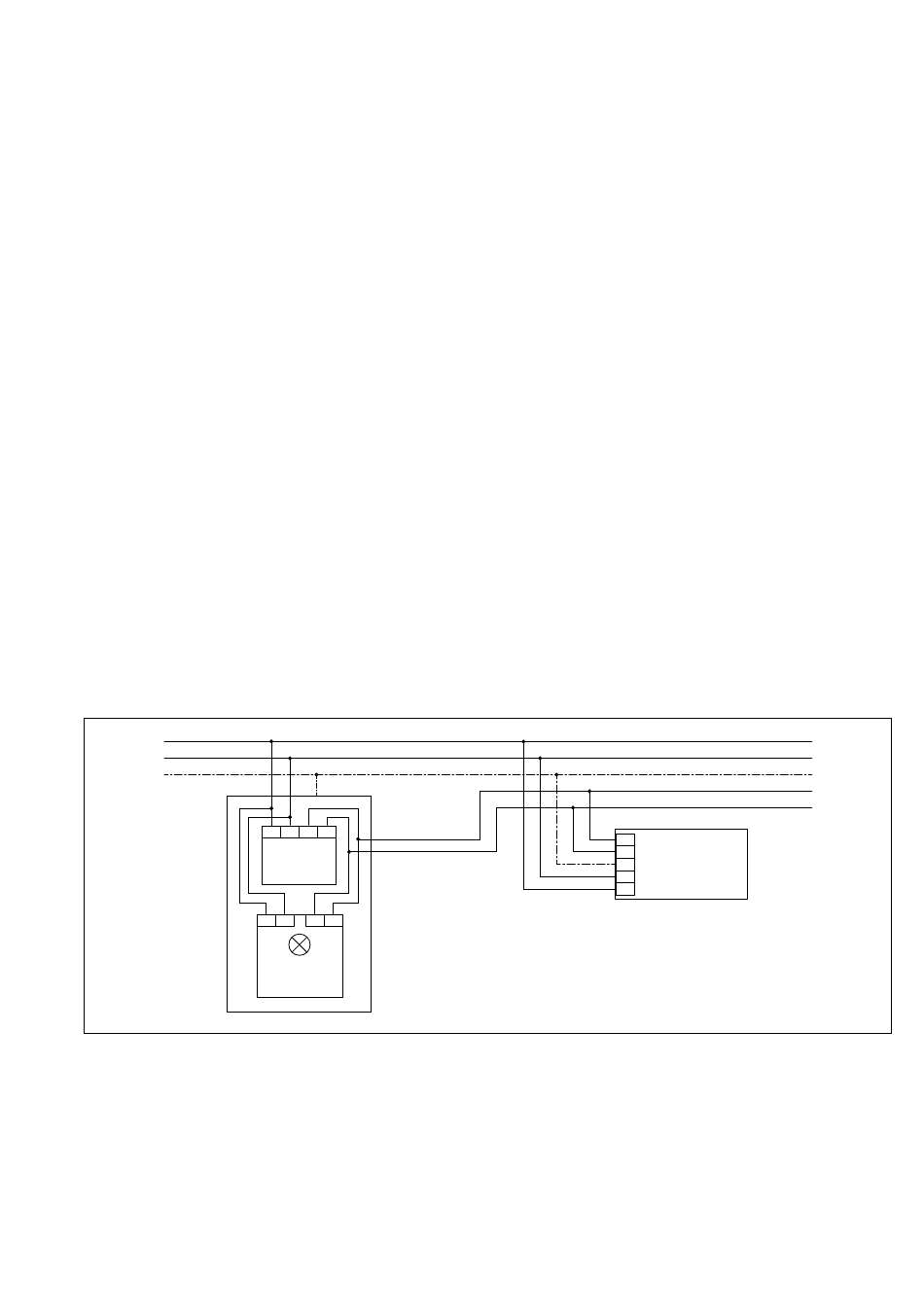

Establish the electrical connection to the
terminals marked L , N and DA DA.
Please note:
The Smart DALI Controller can only be used in
a DALI line alone, and cannot be operated in
conjunction with another DALI control system.
L
N DA DA
Smart DALI
Controller
L
N
DA DA
LED-Leuchte
LED luminaire
Luminaire à LED
IMPORTANT: Only the separately enclosed
data matrix code labels are identical to the print
on the integrated Smart DALI-Controller of the
installation component.
Mismatching these data matrix code
labels with the labels of other Smart DALI
Controllers may cause faulty assignment
during configuration!
Please save these labels with the assigned
specifications for the location site (room
description, location, etc.) with your
documentation.
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
À respecter avant l'installation :
retirer les borniers tripolaires ((L), (N) et (DA DA)
des fils du câble du luminaire de la suspension
modulaire.
Avant de fixer la décharge de traction au
câble du luminaire, il faut s'assurer que le
câble soit d'abord passé à travers le trou
percé dans le dessous du cache-piton.
Le cache-piton convient au branchement
en dérivation du câble de raccordement au
réseau !
Il convient de vérifier que la capacité de charge
du plafond est suffisante pour la fixation du
luminaire.
Il faut contrôler le matériel de fixation fourni
pour s'assurer qu'il convient à la surface de
montage correspondante. Le cas échéant,
remplacer par un matériel de fixation approprié.
Une fois l'installation terminée, veuillez
vérifier que le luminaire est solidement
fixé.
Installation
Dénuder le câble de raccordement de
± 80 mm.
Faire passer le câble de raccordement au
réseau à travers la platine de fixation.
Installer la platine de montage au plafond
à l'aide du matériel fourni ou de tout autre
matériel adapté.
Procéder à la mise à la terre à la platine de
montage pour fixation.
Procéder au raccordement électrique sur les
borniers marqués « L », « N » et « DA DA ».
Attention :
Le Contrôleur Smart DALI peut seulement être
monté seul sur une ligne DALI ; il ne doit pas
être utilisé avec un autre pilotage DALI.
DA
max. 14
DA
DALI Betriebsgeräte
PE
DALI operating devices
N
Appareillages DALI
L
IMPORTANT : Seules les étiquettes de
code Data Matrix jointes sont identiques
à l'inscription figurant sur le Smart DALI-
Controller intégré de ces composants
d'installation.
Le remplacement de ces étiquettes de
code Data Matrix avec des étiquettes
d'autres Smart DALI Controller utilisés
peut conduire à une configuration
erronée !
Conservez ces étiquettes avec les informations
liées au site de l'installation (désignation de la
pièce, situation etc.) dans vos documents.
DA
DA
