1-4 METHODE DE MESURE :

Afin d'effectuer des mesures de résistances faibles avec une grande précision le RCP2A
utilise une méthode dite de Kelvin avec 4 fils .
 2 fils sont utilisés pour raccorder une source à courant constant sur la résistance à
mesurer.
 2 fils supplémentaires sont utilisés pour mesurer la différence de potentiel directement
aux bornes de l'élément testé.
Avec cette méthode , la résistance des cordons de mesure n'introduit donc pas d'erreur mais
ne devra pas dépasser la valeur de 170 mΩ

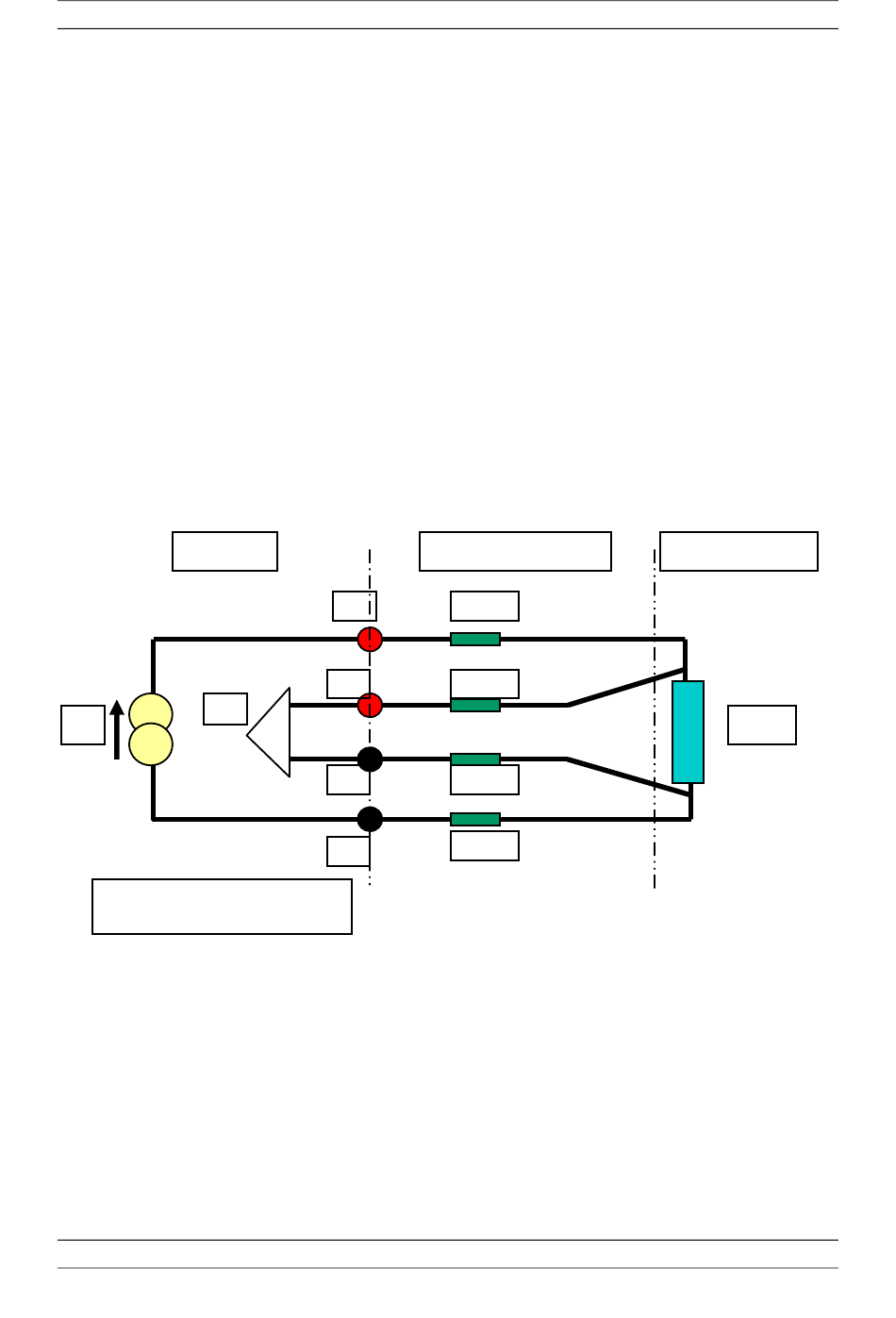

Méthode de mesure Kelvin
RCP2A
Ux
Ic
Rx = Ux / Ic
