ADVERTENCIA: para reducir el riesgo de descarga eléctrica, desconecte
el circuito de suministro eléctrico antes de realizar tareas de mantenimiento.
PRECAUCIÓN: este producto debe estar correctamente conectado a tierra.
Vaya a reventfans.com para obtener una copia de este manual.
Planificación de la
instalación
Cuando instale el ventilador en un sitio de construcción nuevo, instale el cuerpo
principal del ventilador y los conductos durante la construcción gruesa del edificio.
El ESCUDO debe instalarse después de que el techo esté terminado.
Cuando lo instale en una construcción existente, use la PLANTILLA recortada
proporcionada para el techo. El borde de el ESCUDO debe solapar el techo
acabado.

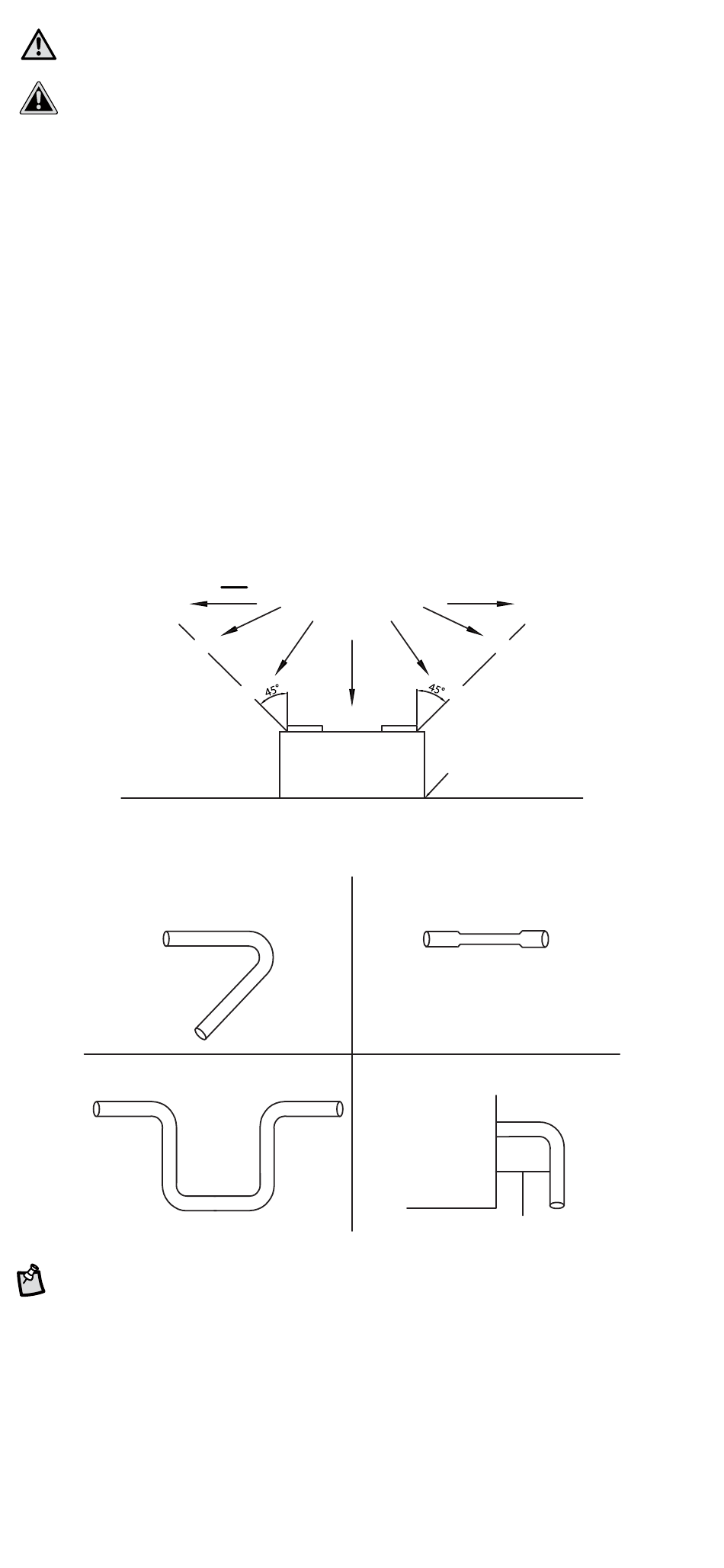

No debe usarse en áreas de cocción. Consulte el diagrama siguiente.
No instale el ventilador en áreas donde el conducto requiera la configuración que
se muestra.
Ángulo de cambio de
dirección demasiado agudo
Demasiados codos
NOTA: si realiza la instalación en una construcción existente, es posible
que necesite tener acceso al lugar de instalación desde arriba y desde abajo.
Existen múltiples configuraciones de instalación posibles para este ventilador. No
se muestran todas las configuraciones. Si su instalación requiere una variación
diferente de las que se muestran, consulte con un contratista con licencia para
determinar la mejor instalación para su proyecto. Si está reemplazando un
ventilador existente, asegúrese de que el nuevo VENTILADOR cubra
adecuadamente la abertura existente.
Área de cocción
No instalar sobre esta área o
dentro de ella
Área de
cocción
5
Piso
Evite la reducción
del conducto
Codo cerca del cuerpo
Cuerpo del
ventilador
Mínimo 18 pulgadas (45.72 cm)
