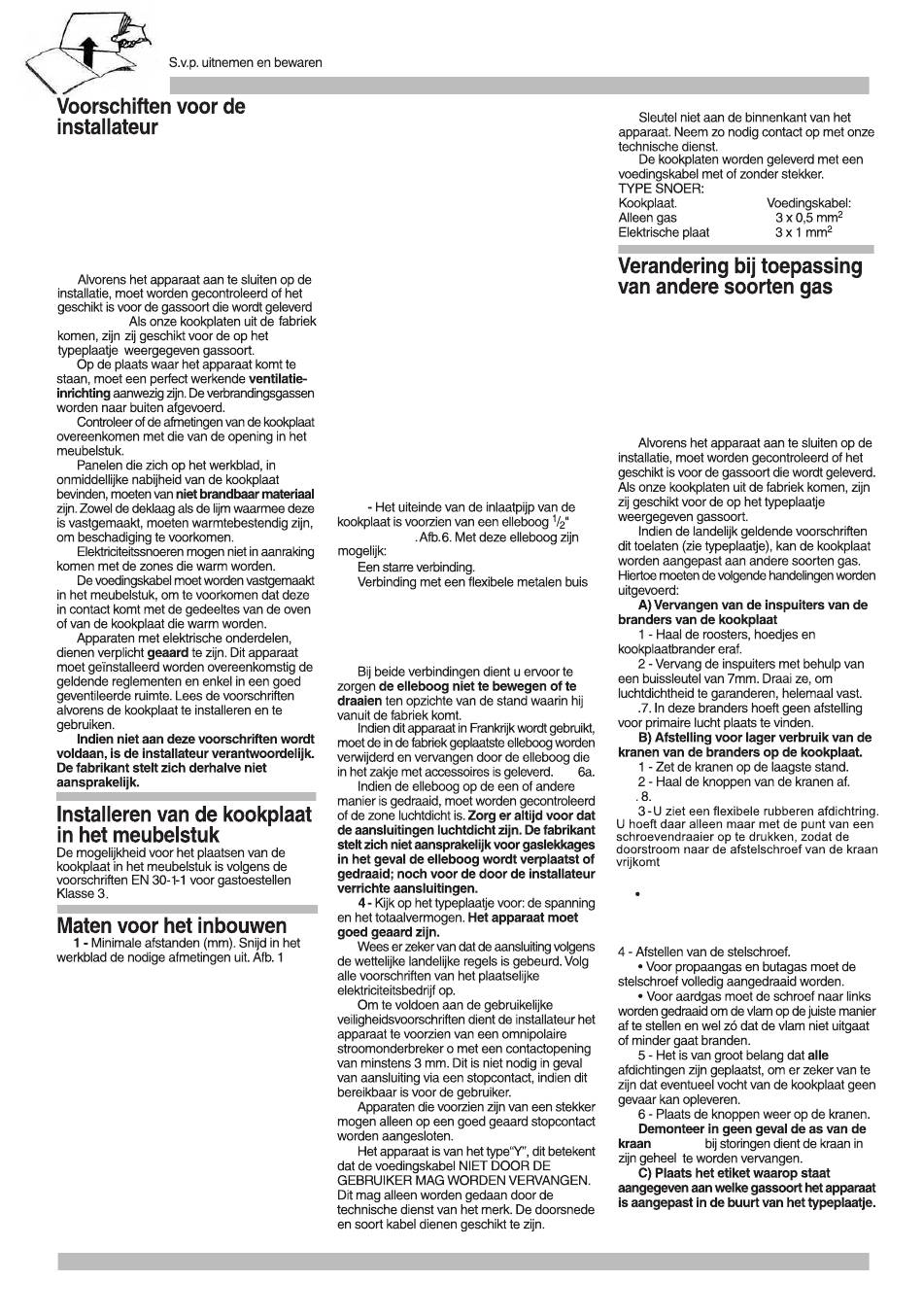

Bosch PCD652CEU Instructions D'assemblage page 10

(zie tabel I).
Indien het bovenop een oven wordt geïnstalleerd,
moet worden gecontroleerd of deze voorzien is van
extra ventilatie en moet met behulp van de handleiding
worden gekeken of de afmetingen overeenkomen.
Plaats de kookplaat midden op de uitsparing in
het meubelstuk.
2- Als de houtvezels die worden gebruikt voor
het maken van meubelstukken voor kookplaten in
contact komen met vocht, kunnen zij vrij snel uitzetten.
Daarom is het raadzaam om de snijdoppervlaktes
met een speciale lijm in te smeren, zodat deze
beschermd zijn tegen water dat door condensatie of
stoom onder het werkblad van het meubelstuk heeft
Afhankelijk van het model, zijn de klemmen
en de luchtdichte pakking (onderkant van de
kookplaat), al in de fabriek aangebracht. Zij
mogen dus onder geen voorwaarde worden
verwijderd.
De pakking garandeert de waterdichtheid van het
hele werkoppervlak en voorkomt infiltraties.
Indien dit nog niet in de fabriek is gedaan:
verwijder de roosters, Afb 2, deksels van de
branders en vlamverdelers en leg de kookplaat op
de kop,Afb 3a/3b/3c.
Plaats de zelfklevende pakking die bij het
apparaat is geleverd aan de onderkant van de
kookplaat haal de klemmen uit het bijgeleverde zakje
met accessoires en schroef deze in de daarvoor
bestemde punten aan de onderkant. Afb 4.
Dient u, als de kookplaat eenmaal is vastgezet, de
klem te keren en krachtig aan te draaien, volgens
Afb 5.
Indien het nodig is om de kookplaat te
demonteren, draai dan de klem los en volg de
stappen in in omgekeerde volgorde op.
3
(20,955 mm)
Afb
Afb
Afb
Demonteér in geen geval deze afdichting
Indien u bij het verwijderen de afstelopening
van de Bypass ziet, Afb. 10, voer dan een
schroevendraaier via de opening in, Afb. 10a;
zo niet bouw dan de buitenste pakkingring uit.
(zie tabel II).
