RACCORDEMENT ÉLECTRIQUE
3
1 100...230 VAC (-15% / +10%), 22 VA
2 24 VDC (-55% / +30%) 12 W
3 24 VAC/DC (AC: -15% / +10%; DC: -25% / +30%), 22 VA or 12 W
DANGER !
L'appareil doit être mis correctement à la terre afin de protéger le personnel contre tout risque
de décharge.
100...230 V CA (marge de tolérance : -15% / +10%)
• Noter la tension d'alimentation et la fréquence (50...60 Hz) sur la plaque signalétique.
• La terre de protection PE
séparée dans le compartiment de raccordement du convertisseur de mesure.
INFORMATION !
240 V CA + 5% sont inclus dans la marge de tolérance.
3.4 Montage correct des câbles électriques

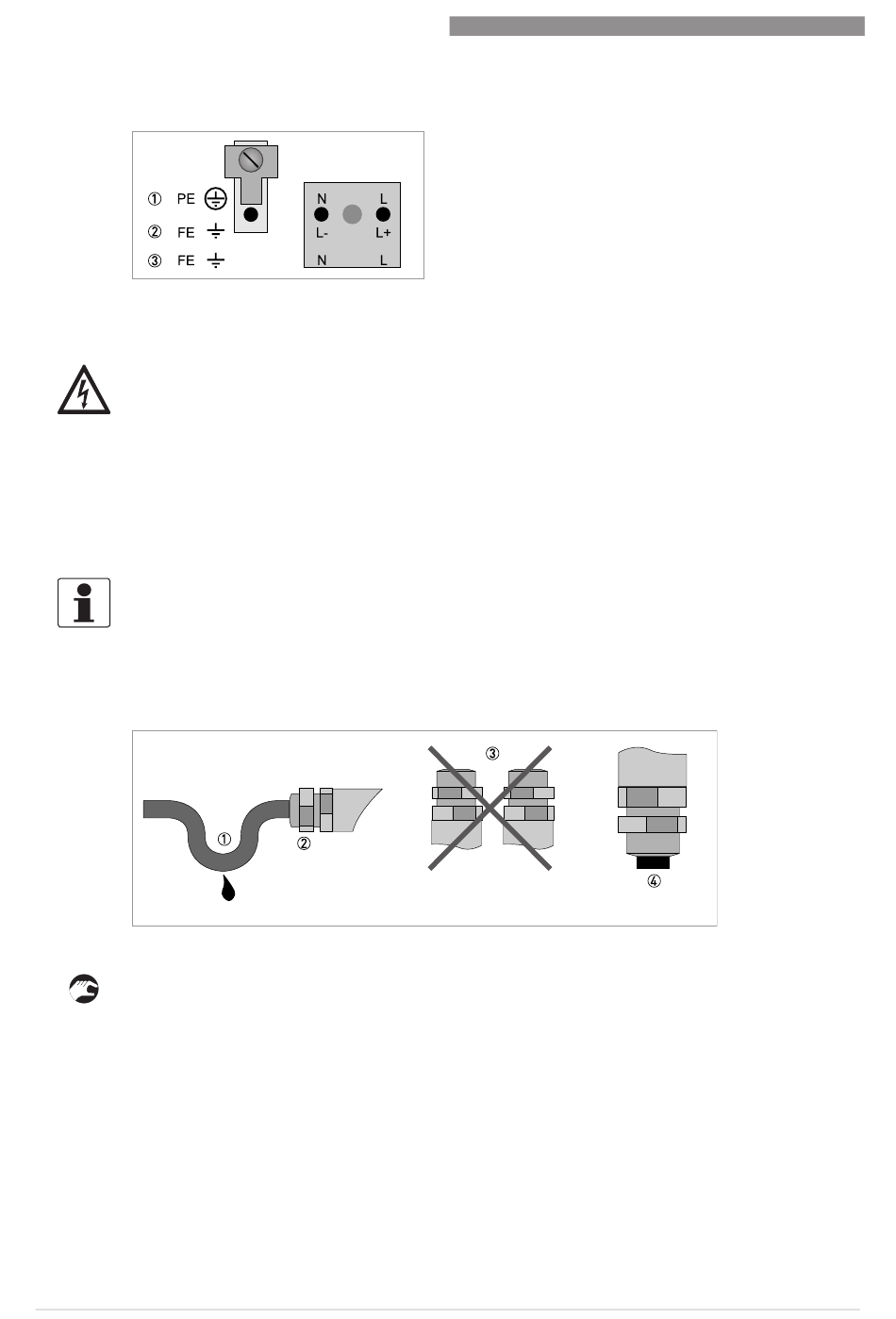

Figure 3-3: Protéger le boîtier contre la poussière
1 Réaliser une boucle avec le câble juste en amont du boîtier.
2 Serrer fermement le raccord vissé du presse-étoupe.
3 Ne jamais installer le boîtier avec les presse-étoupe dirigés vers le haut.
4 Obturer les presse-étoupes non utilisés par un bouchon.
20
PE de l'alimentation électrique doit être branchée à la borne en U
PE PE
www.krohne.com
OPTISONIC 3400
09/2016 - 4005537501 - QS OPTISONIC3400 MID R01 fr
