2 Installation
Connexions en parallèle et en série
Connexions en parallèle
Connexions en série
Connexions en parallèle
Dommages à l'équipement Ne branchez que des systèmes d'alimentation qui
disposent de tensions et de courants nominaux identiques en parallèle. Les modèles
Keysight N678xA SMU peuvent être connectés en parallèle, mais cela SEULEMENT
lorsqu'ils fonctionnent en mode de priorité de courant. L'utilisation du mode de
priorité de tension n'est pas autorisée.
La connexion en parallèle des blocs d'alimentation permet d'obtenir un courant supérieur à celui qui
est obtenu avec un seul appareil.

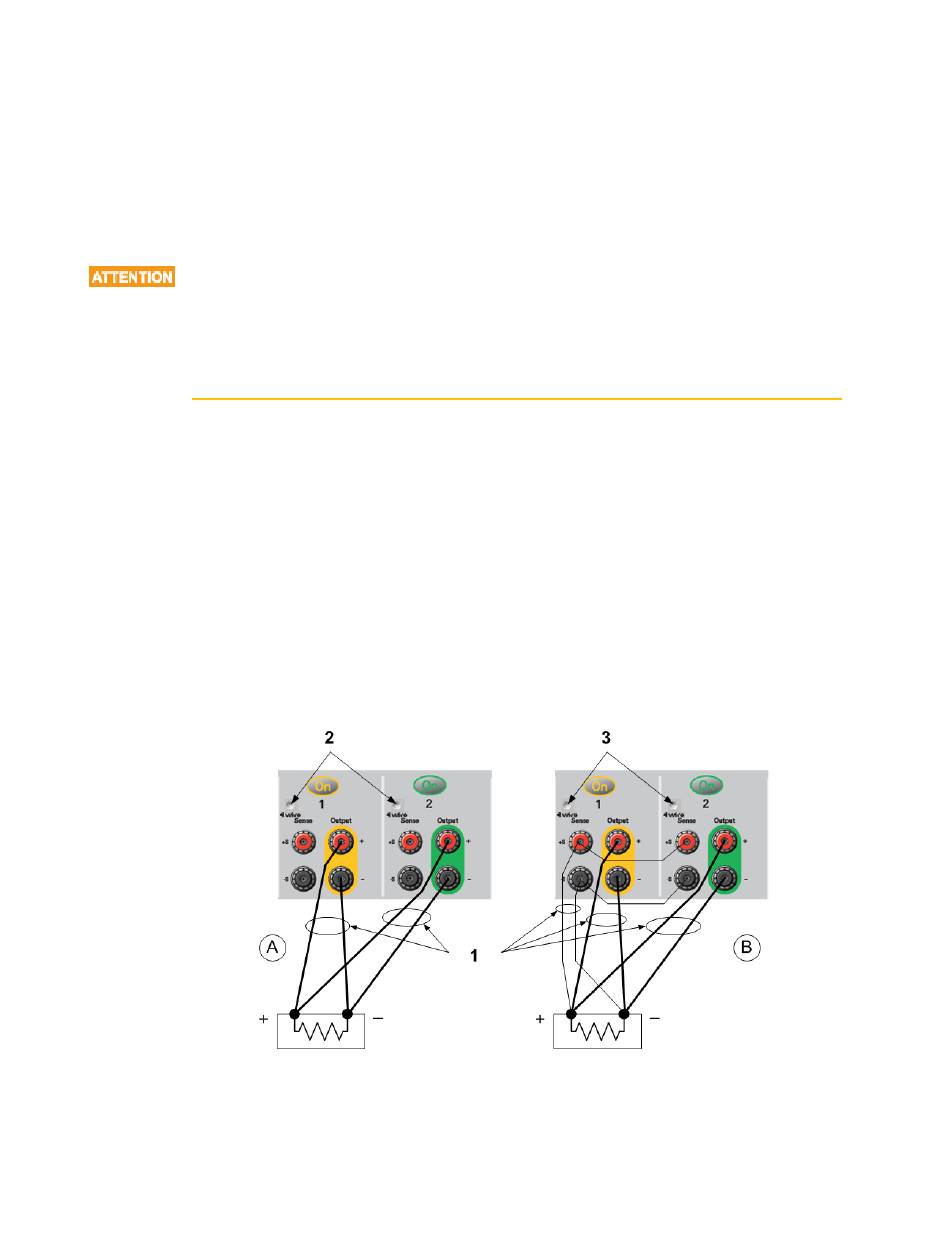

Les figures suivantes illustrent la connexion de deux sorties en parallèle. La figure de gauche illustre
une détection locale. Si une chute de tension dans les fils de charge pose problème, la figure de droite
montre comment connecter les fils de détection directement au niveau de la charge (détection
à 4 fils).
Une fois que les sorties sont connectées en parallèle, elles peuvent être configurées ou "groupées"
afin d'agir comme une sortie unique d'une puissance plus élevée. Ceci s'applique en cas de
programmation par le biais du panneau avant ou à l'aide des commandes SCPI. La section « Groupage
des sorties » explique comment grouper des sorties qui ont été connectées en parallèle. La fonction de
groupage de sorties n'est pas disponible sur les modules d'alimentation N678xA SMU.
1. Fils torsadés
2. 4 fils désactivés
(le voyant est éteint)
3. 4 fils activés
(le voyant est allumé)
Impact sur les spécifications
Les spécifications des sorties fonctionnant en parallèle peuvent être obtenues à partir des
spécifications des sorties simples. La plupart des spécifications sont exprimées sous forme de
74 Guide d'utilisation du modèle Keysight N6705C
