9) Montage
Prière de respecter le paragraphe 7) Configuration et utilisation – Pendant l'utilisation dans le
cadre du montage et du démontage des vis de distraction.
Prière de respecter les instructions de montage suivantes pour le montage du distracteur
CASPAR.

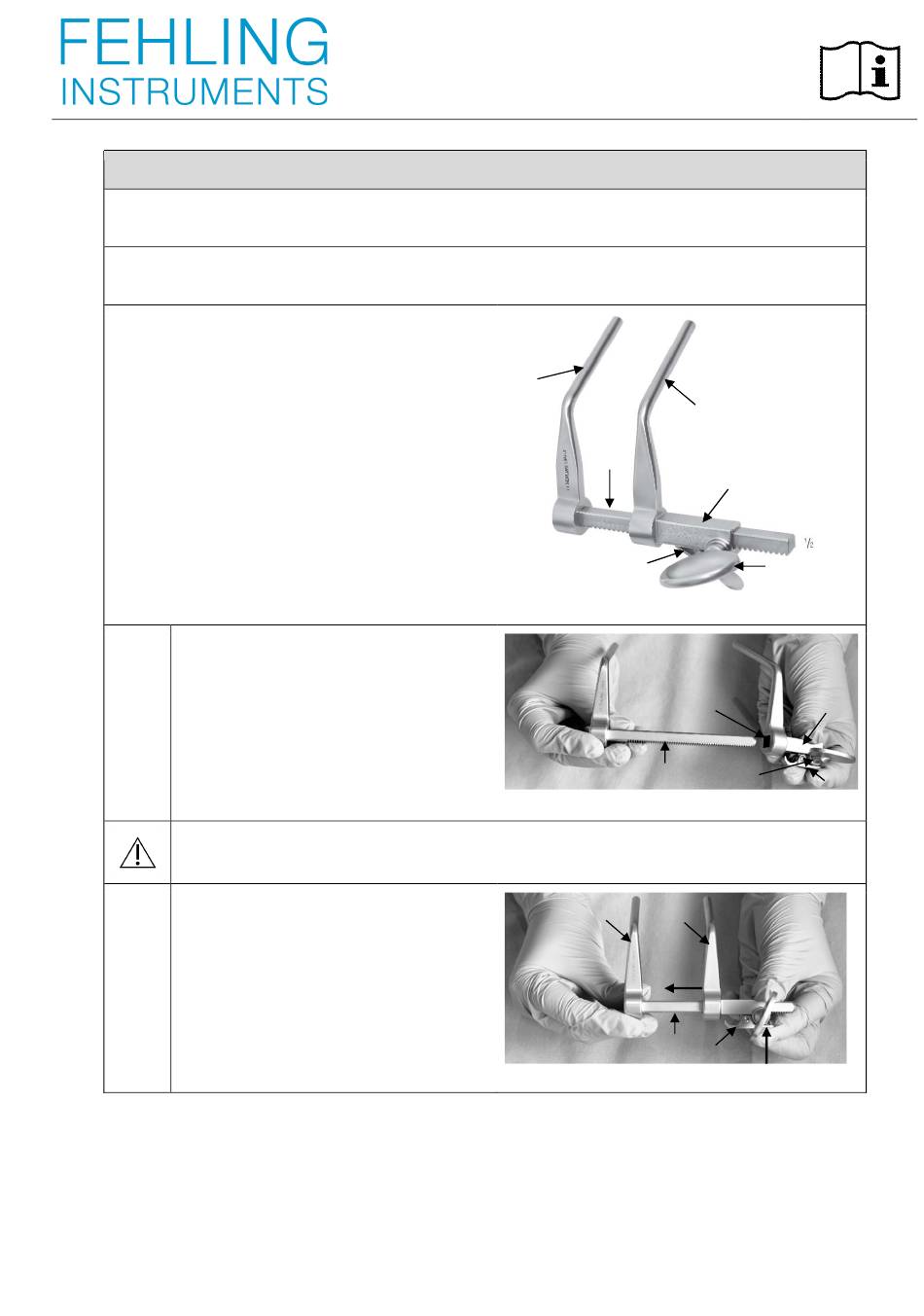

La Figure 15 présente le distracteur CASPAR qui
est un écarteur rectangulaire en forme de U.
L'écarteur rectangulaire se compose d'un bras
d'extension fixe (a), d'un bras d'extension mobile
(b) et d'une crémaillère (c).
L'extrémité proximale du bras d'extension mobile
(b) correspond au boîtier (d) où se trouvent la vis
à oreilles (e) avec la roue dentée ainsi que le ver-
rou (f).
1.
Faire passer la crémaillère (c) dans la
rainure du boîtier (d). Débloquer simul-
tanément le verrou (f) en poussant dans
le sens de la crémaillère (c) (Fig. 16).
Veiller à ce que les deux bras d'extension soient orientés dans le même sens et que la
roue dentée du bras d'extension mobile soit orientée vers l'extérieur.
2.
Déplacer le bras d'extension mobile (b)
sur la crémaillère (c) vers l'intérieur dans
le sens du bras d'extension fixe (a)
(Fig. 17).
L'instrument monté est de nouveau prêt
à l'utilisation après un essai de fonction-
nement.
Fichier : G213 CASPAR Distraktor-FR-00
Base : 2605VL, rév. 03 - mise à jour 01/21
G 213 FR
00-03/21
a
Fig. 15 : Distracteur CASPAR à droite LMJ-5
Fig. 16
Fig. 17
2021-03-11
MODE D'EMPLOI
- ME -
b
c
d
f
Rainure du
boîtier
Roue
c
dentée
a
b
c
f
e
d
f
Page 16 sur 18
