MONTAJE EXTERIOR (ME)

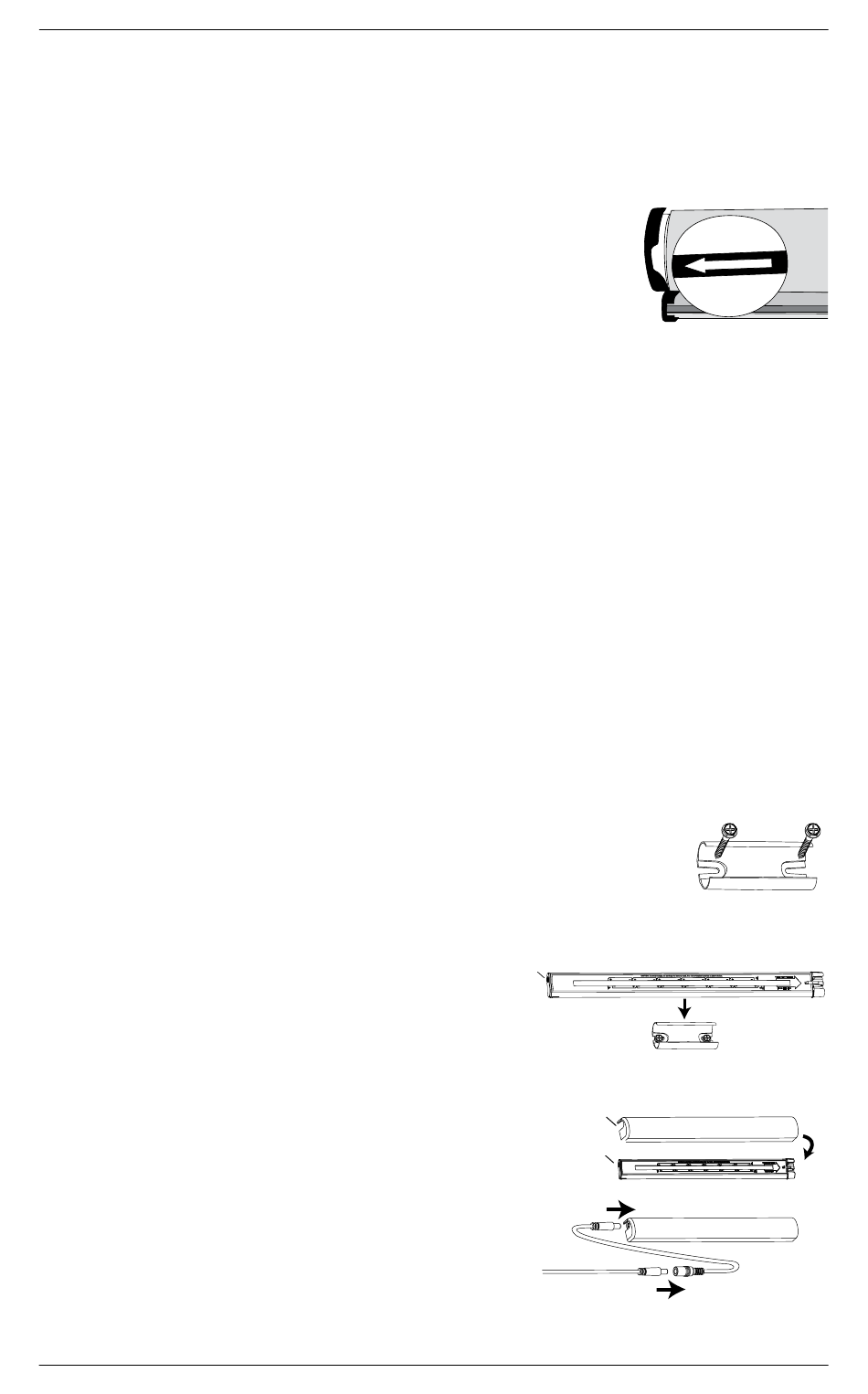

PASO 3: INSTALAR LA CORTINA
•
Ubique el soporte de la cortina, del lado izquierdo.
•
Alinee la muesca en la tapa terminal con la marca de
alineación en la cortina.
•
Primero inserte el lado izquierdo de la cortina; mientras que
el lado derecho permanece aún libre (no instalado), verifique
el movimiento girando ligeramente la cortina de modo que el
riel inferior gire hacia la ventana.
— Si la cortina se resiste el movimiento entonces quiere decir que la ranura y la cinta
están alineadas.
— Si la flecha gira y ya no apunta a la ranura entonces usted deberá retirar la cortina
y volver a comenzar.
•
Inserte el lado derecho de la cortina hasta que esta haga clic dentro del soporte.
— Asegúrese de que el cable de alimentación delgado no quede atrapado entre el
soporte y el motor.
•
Deslice la tapa terminal del soporte sobre el soporte en el lado derecho, para dar el
toque de acabado.
•
Retire todos los materiales que aseguran la cortina (cinta, flechas, plástico).
•
Inserte las baterías en la varita de baterías.
PASO 4: INSTALAR EL PAQUETE DE BATERÍAS SATÉLITE
•
Marque la posición del soporte de montaje en la pared de
las baterías satélite.
— Las baterías satélite pueden montarse con cualquier orientación.
— Coloque el paquete de baterías cerca del cable de alimentación.
— La cinta de doble cara se proporciona de manera opcional para ayudar en la instalación.
•
Atornille el soporte de montaje en la pared.
•
Inserte las baterías en la varita correspondiente,
respetando las marcas para que la orientación
sea la correcta.
•
Instale el paquete de baterías dentro del soporte de la pared.
•
Coloque la tapa de la varita de baterías
(opcional) sobre el ensamble del soporte
y el paquete satélite.
— Tenga en cuenta que la tapa se puede pintar.
•
Enchufe el cable de alimentación dentro de la varita
de baterías.
•
Conecte el otro extremo del cable de extensión en
el tomacorriente del paquete de baterías.
Tomacorriente
Socket
Tomacorriente
Control de elevación motorizado: rodillo abierto
INSTALACIÓN
Soporte para
montaje en pared
Wall Mount Bracket
Ranura
Slot
Battery Wand Cover
Tapa de la varita de baterías
Socket
Battery Pack Cover
Tapa del paquete de baterías
Cable de
Power Cable
from Shading
alimentación
de la cortina
Cable de
Extension
extensión Cable
